一、產品結構

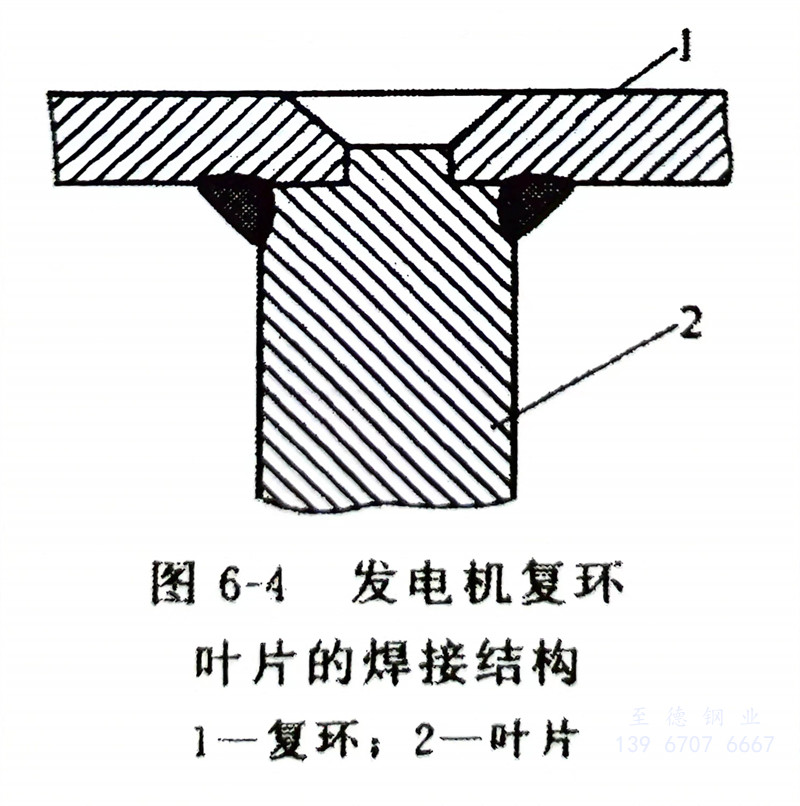

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二(er)、焊接工(gong)藝

   ①. 焊前預熱(re)，溫度為250～300℃。

   ②. 選用(yong)A207（E316型）焊條(tiao)，其直徑(jing)為＄3.2mm。

   ③. 在(zai)引弧板上引弧，待電弧穩定后引入(ru)待焊(han)處，采用短弧焊(han)，收弧時要(yao)填滿弧坑，減少弧坑裂(lie)紋(wen)，并使焊(han)縫與母材金屬(shu)呈圓滑(hua)過渡。

   ④. 焊(han)后為(wei)防止焊(han)件(jian)的(de)變(bian)形和開裂，需進(jin)行回(hui)火(huo)熱(re)處理來(lai)消除焊(han)接殘余應(ying)力。回(hui)火(huo)溫(wen)度為(wei)700℃，保溫(wen)30min，然后空冷。

   ⑤. 用超聲波探傷(shang)儀對焊縫內部(bu)進行檢測，發現有超標焊接(jie)缺陷時，應立即(ji)返修。補焊工(gong)藝與焊接(jie)工(gong)藝相同，直至合格為(wei)止。
