1. 全平面密封面(FF)常與平焊形式配合以適用于操作條件比較緩和的工況下,常用于鑄鐵設備和閥門的配對法蘭。我國石化工業管道很少用這種密封面的法蘭。
2. 凸臺面(mian)(mian)密封面(mian)(mian)(RF)是應用最廣的一種形式,尤其是國外不少公司所有公稱壓力等級的法蘭幾乎都用RF密封面,它常與對焊和承插焊形式配合使用,在“美式法蘭”中,常用在PN2.0、PN5.0和部分PN10.0壓力等級中;在“歐式法蘭”中則常用在PN1.6、PN2.5壓力等級。這種法蘭的法蘭面上有凸出的密封面,凸臺高度:國內機標法蘭與DN有關,DN=15~32m時為2mm; DN=40~250mm 時為 3mm, DN=300~500mm時為4mm;DN≥600mm時為5mm,與公稱壓力無關。而美式法蘭則與公稱壓力有關,PN≤300psi的凸面高度一律為1.6mm,PN≥400psi時則為6.4mm,與公稱直徑無關。
3. 凹(ao)凸面密封面(MF)常與對焊和承插形式配合使用,由兩個不同的密封面(一凹、一凸)組成。這種密封面減少了墊片被吹出的可能性,但不能保護墊片不被擠入管中,不便于墊片的更換。在“美式法蘭”中不常采用,在“歐式法蘭”中常用在PN4.0的法蘭中,PN6.4、PN610的法蘭也有用這種密封面的。
4. 榫槽面密封面(TG)使用情況(kuang)同(tong)凹凸面法(fa)蘭。
5. 環槽面(mian)密封面(mian)(RJ)常與對焊連接(jie)形式(shi)配(pei)合(不與承插(cha)焊配(pei)合)使用,主要用在(zai)高溫、高壓(ya)或二者均較高的工況。在(zai)“美(mei)式(shi)法(fa)蘭(lan)”中(zhong),常用在(zai)PN10.0(部(bu)分)、PN15.0、PN25.0、PN42.0壓(ya)力等級中(zhong)。在(zai)“歐式(shi)法(fa)蘭(lan)”中(zhong)常用在(zai)PN10.0、PN16.0、PN25.0、PN32.0、PN42.0的法(fa)蘭(lan)中(zhong)。

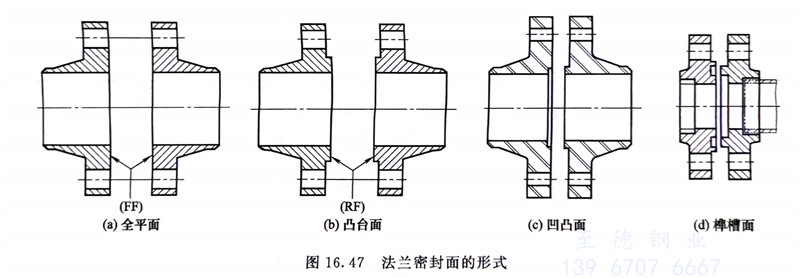

法蘭密封面形式如圖16.47所示。

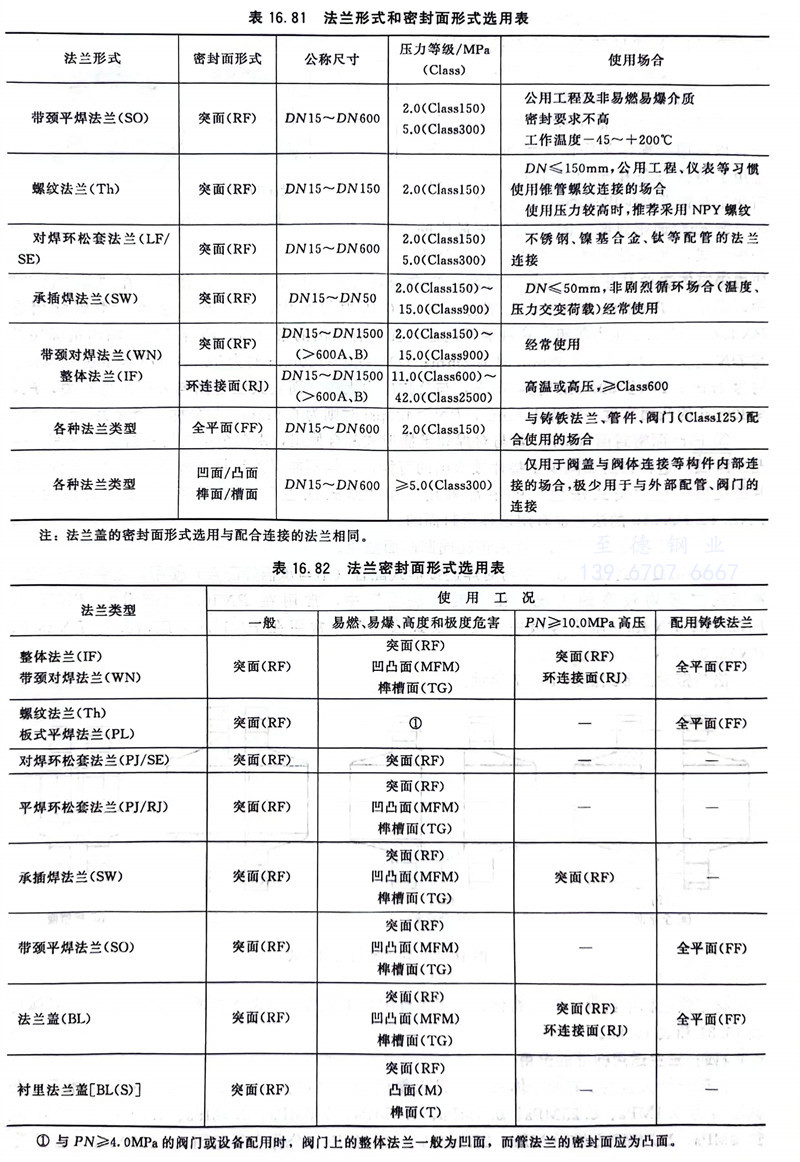

化(hua)工法蘭標準給出了石(shi)油石(shi)化(hua)、化(hua)工工程中常(chang)用的法蘭形(xing)式及(ji)密封面(mian)形(xing)式的組合,具體(ti)見(jian)表(biao)16.81和表(biao)16.82。
