06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不(bu)銹(xiu)鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)鋼(gang)是06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)鋼(gang)的超低(di)碳奧氏體不(bu)銹(xiu)鋼(gang)。由于06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)鋼(gang)在450～900℃加熱(re)后，耐晶間腐蝕(shi)性能明顯下降(jiang)，因此(ci)對于焊接設備構(gou)件，推薦選用022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)鋼(gang)。

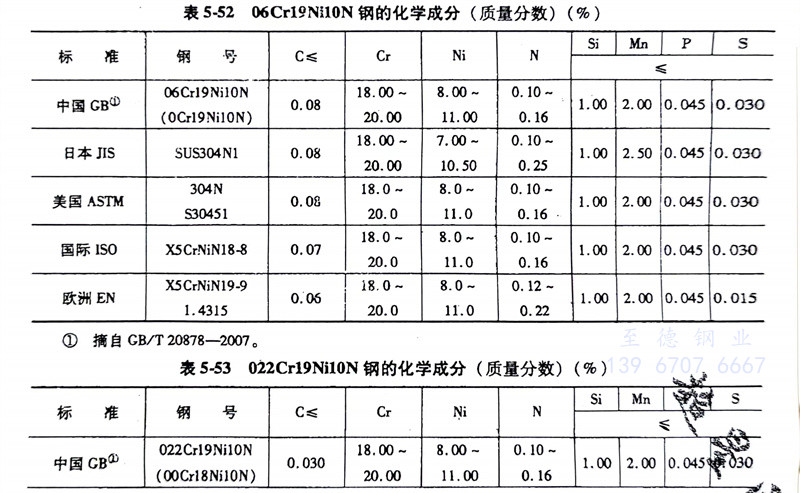

（1）化(hua)學成(cheng)分： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的化(hua)學成分見表(biao)5-52和表(biao)5-53。

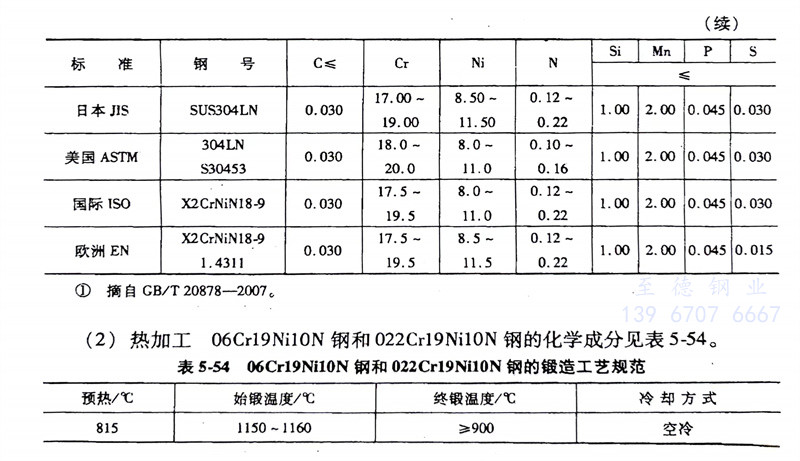

（2）熱加(jia)工： 06Cr19Ni10N鋼和022Cr19Ni10N不銹鋼的(de)化學(xue)成(cheng)分見(jian)表(biao)5-54。

（3）預備熱處理： 預(yu)備熱(re)處(chu)理的(de)過程如下：

        a. 消除加工應力(li)退火：300～350℃，保溫(wen)·1～2h，空冷。

        b. 消除加工(gong)硬(ying)化(hua)退火：750～850℃，保溫1～3h，快冷。

（4）固溶熱處理(li)： 1010～1150℃，快冷，硬度(du)≤217HBW。

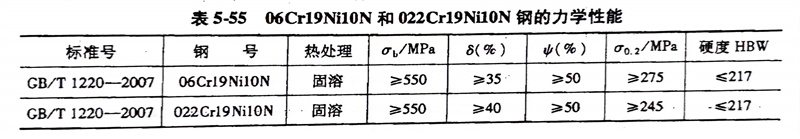

（5）力學(xue)性能： 06Cr19Ni10N 鋼和022Cr19Ni10N不銹鋼的力學性能見表5-55。
