從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如(ru)，鋼表(biao)(biao)面(mian)生銹是電(dian)化學腐(fu)蝕的(de)結果。鋼暴露在大(da)氣中，表(biao)(biao)面(mian)吸附了(le)一層很薄的(de)水膜(mo)，鋼表(biao)(biao)面(mian)不同的(de)電(dian)極電(dian)位和(he)水膜(mo)構成了(le)微電(dian)池，就會(hui)引起電(dian)化學腐(fu)蝕。
鋼(gang)本身由于包含有碳(tan)化(hua)物(wu)(wu)、夾渣物(wu)(wu)等(deng)，各(ge)部(bu)(bu)分(fen)的組織(zhi)和(he)成分(fen)是(shi)不均勻(yun)的，此外內部(bu)(bu)應力也不均勻(yun)，這些都促使各(ge)部(bu)(bu)分(fen)在電(dian)(dian)(dian)解質溶液中(zhong)，產生相互間的電(dian)(dian)(dian)極(ji)(ji)電(dian)(dian)(dian)位差。這種(zhong)電(dian)(dian)(dian)極(ji)(ji)電(dian)(dian)(dian)位差愈大，微陽極(ji)(ji)和(he)微陰極(ji)(ji)間的電(dian)(dian)(dian)流強度愈大，鋼(gang)的腐蝕速度也愈大，結果是(shi)微陽極(ji)(ji)部(bu)(bu)分(fen)發生嚴重的腐蝕。
這種腐(fu)蝕(shi)(shi)微電池所引起(qi)電化學腐(fu)蝕(shi)(shi)，在開始階段和腐(fu)蝕(shi)(shi)過程中，就會產生(sheng)陽極極化作用和陰(yin)極極化作用。
一、極化作用
在電化(hua)學腐(fu)蝕(shi)中，能夠控制腐(fu)蝕(shi)反(fan)應(ying)(ying)速度的現(xian)象(xiang)稱為極化(hua)，極化(hua)可使陽極與(yu)陰(yin)極參與(yu)反(fan)應(ying)(ying)的速度得到減(jian)弱和減(jian)緩。
極化(hua)作用的(de)(de)原(yuan)理 當電(dian)(dian)(dian)流通過原(yuan)來電(dian)(dian)(dian)池開(kai)始流動的(de)(de)瞬間，在電(dian)(dian)(dian)極上產生化(hua)學變化(hua)，這(zhe)些變化(hua)試圖建立一(yi)個新(xin)的(de)(de)與(yu)原(yuan)來電(dian)(dian)(dian)池電(dian)(dian)(dian)壓(ya)(ya)方(fang)向相(xiang)反的(de)(de)伏打電(dian)(dian)(dian)池。這(zhe)種新(xin)的(de)(de)反電(dian)(dian)(dian)壓(ya)(ya)稱為極化(hua)，其方(fang)向與(yu)原(yuan)來電(dian)(dian)(dian)池的(de)(de)電(dian)(dian)(dian)壓(ya)(ya)方(fang)向相(xiang)反，從而(er)使原(yuan)來的(de)(de)電(dian)(dian)(dian)池電(dian)(dian)(dian)壓(ya)(ya)得到(dao)了削(xue)弱。也就是說，由于極化(hua)使得腐蝕電(dian)(dian)(dian)池中金(jin)屬的(de)(de)各電(dian)(dian)(dian)位彼此相(xiang)互接近 陽極電(dian)(dian)(dian)位的(de)(de)下降
稱為陽極極化(hua)(hua)，陰(yin)極電位的(de)(de)下降稱為陰(yin)極極化(hua)(hua)。電池(chi)電壓的(de)(de)下降、減(jian)(jian)小使得流過電池(chi)的(de)(de)電流也減(jian)(jian)小。陽極、陰(yin)極的(de)(de)極化(hua)(hua)并不總是同時(shi)以同種程度發生，有些(xie)情(qing)況下，陽極發生較大的(de)(de)極化(hua)(hua)，而(er)有些(xie)情(qing)況下則是陰(yin)極發生較大的(de)(de)極化(hua)(hua)。在前一種情(qing)況下，反(fan)應由(you)陽極控制；后一種情(qing)況下，反(fan)應由(you)陰(yin)極來(lai)控制（圖1-1a和圖1-1c)。為了(le)提高(gao)金屬材料的(de)(de)耐腐(fu)蝕性(xing)，可以通過提高(gao)其極化(hua)(hua)性(xing)能(neng)來(lai)實(shi)(shi)現；作為能(neng)源的(de)(de)電池(chi)，則是通過降低其極化(hua)(hua)性(xing)能(neng)來(lai)實(shi)(shi)現的(de)(de)。
1. 鐵 - 水體(ti)系的極化(hua)
在鐵－水體(ti)系中(zhong)，反(fan)應(ying)是受陰極(ji)(ji)控(kong)制(zhi)的(de)(de)，因(yin)為氫離(li)子(zi)(zi)數量(liang)少，也就(jiu)是說，陰極(ji)(ji)極(ji)(ji)化(hua)限(xian)制(zhi)著反(fan)應(ying)速度；而(er)氧氣(qi)是一種去極(ji)(ji)化(hua)劑，因(yin)為它增加了(le)這個反(fan)應(ying)中(zhong)的(de)(de)腐(fu)(fu)蝕(shi)電流及一定的(de)(de)腐(fu)(fu)蝕(shi)量(liang)。有一點應(ying)該考慮(lv)到(dao)，這就(jiu)是：極(ji)(ji)化(hua)可(ke)(ke)限(xian)制(zhi)腐(fu)(fu)蝕(shi)速度，使(shi)之不能達到(dao)最大值，如果不存在極(ji)(ji)化(hua)，腐(fu)(fu)蝕(shi)速度將可(ke)(ke)能達到(dao)最大值。電解液中(zhong)離(li)子(zi)(zi)的(de)(de)緩慢移動、原子(zi)(zi)緩慢地結合成氣(qi)體(ti)分(fen)子(zi)(zi)或電解液中(zhong)離(li)子(zi)(zi)的(de)(de)緩慢溶解，都可(ke)(ke)能是極(ji)(ji)化(hua)的(de)(de)表現(xian)形式。
2. 影響(xiang)極化的因素
同其他的(de)(de)所(suo)有(you)(you)性(xing)(xing)能一樣，極(ji)(ji)(ji)化性(xing)(xing)能不僅因電(dian)極(ji)(ji)(ji)材料(liao)而(er)異，而(er)且(qie)與電(dian)解(jie)質有(you)(you)密切關系，因此，極(ji)(ji)(ji)化的(de)(de)程度(du)是不同的(de)(de)。一些腐(fu)蝕(shi)反應由(you)于高自發性(xing)(xing)與低(di)極(ji)(ji)(ji)化性(xing)(xing)，使(shi)(shi)得腐(fu)蝕(shi)反應進行(xing)得很快；而(er)另(ling)一些腐(fu)蝕(shi)反應，盡管它(ta)們(men)有(you)(you)著(zhu)明顯的(de)(de)腐(fu)蝕(shi)趨勢，但由(you)于高極(ji)(ji)(ji)化性(xing)(xing)則(ze)使(shi)(shi)得腐(fu)蝕(shi)反應進行(xing)得非(fei)常慢。這就是研究、利用(yong)極(ji)(ji)(ji)化的(de)(de)目的(de)(de)所(suo)在。影響極(ji)(ji)(ji)化的(de)(de)因素包括：
a. 增加反應(ying)面積(ji)，使腐蝕更容易發(fa)生，由此而降低(di)了(le)極(ji)化率。
b. 攪拌或電解液(ye)流動(dong)帶走了(le)表面的(de)(de)腐蝕產物，從而(er)(er)提供了(le)大量與電極(ji)接觸的(de)(de)離子，增加了(le)腐蝕速(su)度而(er)(er)降低了(le)極(ji)化；另一方面，如(ru)果陰極(ji)反應起控制作(zuo)用(yong)，則攪拌對腐蝕速(su)度沒(mei)有影響。
c. 氧氣(qi)可有效地使電極去極化或通(tong)過帶走反(fan)應(ying)(ying)產物(wu)原子態的氫使反(fan)應(ying)(ying)更快地進行。
d. 溫度增加(jia)，可使大多數反應速度增加(jia)，因此(ci)降低了(le)極化率。
3. 極化圖

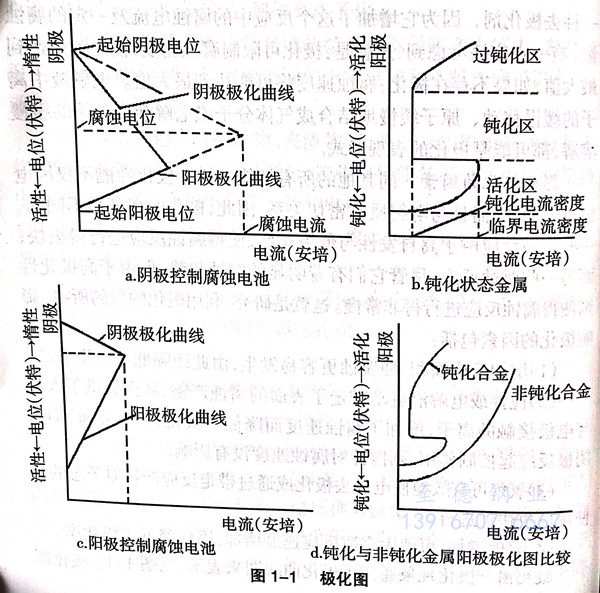

極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)現象通常用(yong)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)曲(qu)(qu)(qu)線(xian)圖(tu)(tu)(tu)(tu)本示(shi) ,見圖(tu)(tu)(tu)(tu)1-1。極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)圖(tu)(tu)(tu)(tu)就是(shi)(shi)(shi)陽(yang)極(ji)(ji)(ji)(ji)(ji)電(dian)位和陰極(ji)(ji)(ji)(ji)(ji)電(dian)位與(yu)其電(dian)流(liu)的(de)(de)(de)(de)關(guan)系圖(tu)(tu)(tu)(tu)。這些曲(qu)(qu)(qu)線(xian)也(ye)稱(cheng)為(wei)Evans曲(qu)(qu)(qu)線(xian)，這是(shi)(shi)(shi)以腐(fu)(fu)(fu)蝕(shi)科學的(de)(de)(de)(de)創(chuang)始人之一 Ulick Evans命名的(de)(de)(de)(de)。圖(tu)(tu)(tu)(tu)1-1a表示(shi)由(you)陰極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)(fu)(fu)蝕(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)圖(tu)(tu)(tu)(tu)。圖(tu)(tu)(tu)(tu)1-1b為(wei)鈍化(hua)(hua)狀(zhuang)(zhuang)態(tai)由(you)金屬陽(yang)極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)(fu)(fu)蝕(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)曲(qu)(qu)(qu)線(xian)圖(tu)(tu)(tu)(tu)，從(cong)圖(tu)(tu)(tu)(tu)1-1b可以看出(chu)，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)曲(qu)(qu)(qu)線(xian)并(bing)不(bu)是(shi)(shi)(shi)想象的(de)(de)(de)(de)那樣是(shi)(shi)(shi)沿(yan)直線(xian)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)，而(er)是(shi)(shi)(shi)沿(yan)著“S”形(xing)曲(qu)(qu)(qu)線(xian)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)。活化(hua)(hua)狀(zhuang)(zhuang)態(tai)－鈍化(hua)(hua)狀(zhuang)(zhuang)態(tai)轉變(bian)的(de)(de)(de)(de)電(dian)化(hua)(hua)學行為(wei)，可由(you)這些曲(qu)(qu)(qu)線(xian)加以說(shuo)明。圖(tu)(tu)(tu)(tu)1-1c是(shi)(shi)(shi)由(you)陽(yang)極(ji)(ji)(ji)(ji)(ji)控(kong)制(zhi)腐(fu)(fu)(fu)蝕(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)圖(tu)(tu)(tu)(tu)，此圖(tu)(tu)(tu)(tu)可以說(shuo)明氫氣對陰極(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)作用(yong)及(ji)聚集的(de)(de)(de)(de)金屬離子和腐(fu)(fu)(fu)蝕(shi)產物對陽(yang)極(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)作用(yong)。實際上，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)曲(qu)(qu)(qu)線(xian)并(bing)不(bu)是(shi)(shi)(shi)直線(xian)，極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)曲(qu)(qu)(qu)線(xian)的(de)(de)(de)(de)形(xing)狀(zhuang)(zhuang)取決(jue)于極(ji)(ji)(ji)(ji)(ji)化(hua)(hua)的(de)(de)(de)(de)具體過程(cheng)。
4. 極(ji)化(hua)測定
耦合件(jian)極化(hua)(hua)的(de)測定可以提供關于極化(hua)(hua)行(xing)為的(de)精(jing)確(que)信息，特別是(shi)對局部(bu)腐(fu)蝕(shi)的(de)預測。用(yong)極化(hua)(hua)技術與(yu)(yu)臨界(jie)電位可以衡量金屬(shu)與(yu)(yu)合金在氯化(hua)(hua)物溶(rong)液(ye)中，點腐(fu)蝕(shi)與(yu)(yu)縫隙腐(fu)蝕(shi)的(de)敏感(gan)性。
5. 鈍(dun)化
有(you)(you)時(shi)材(cai)料(liao)發(fa)生腐(fu)(fu)(fu)蝕(shi)(shi)時(shi)，會(hui)產生有(you)(you)黏附(fu)性(xing)的(de)腐(fu)(fu)(fu)蝕(shi)(shi)產物，這種黏附(fu)性(xing)的(de)腐(fu)(fu)(fu)蝕(shi)(shi)產物能(neng)夠起到保護材(cai)料(liao)免受進一步(bu)腐(fu)(fu)(fu)蝕(shi)(shi)作(zuo)(zuo)用，這也就是(shi)鈍(dun)化(hua)作(zuo)(zuo)用。這些被鈍(dun)化(hua)的(de)材(cai)料(liao)在(zai)特(te)定的(de)環(huan)境中腐(fu)(fu)(fu)蝕(shi)(shi)非常小(xiao)，而(er)(er)在(zai)其他環(huan)境中卻有(you)(you)可能(neng)產生相(xiang)當嚴重的(de)腐(fu)(fu)(fu)蝕(shi)(shi)。例如，從(cong)電動序(xu)來看，鋁的(de)腐(fu)(fu)(fu)蝕(shi)(shi)速度應該是(shi)較高的(de)，然而(er)(er)實際上(shang)，鋁在(zai)除鹵化(hua)物外(wai)的(de)多數介質里具有(you)(you)較強的(de)耐腐(fu)(fu)(fu)蝕(shi)(shi)能(neng)力。這種現象稱(cheng)為(wei)(wei)鈍(dun)化(hua)。鎳(nie)、鈦、鋯、鉻和不銹(xiu)鋼等材(cai)料(liao)都是(shi)因為(wei)(wei)可自鈍(dun)化(hua)而(er)(er)具備了耐腐(fu)(fu)(fu)蝕(shi)(shi)的(de)能(neng)力。
通過研究極(ji)化(hua)(hua)曲(qu)線，也就是Evans曲(qu)線，可(ke)(ke)以(yi)幫助更(geng)好地理解(jie)合金(jin)(jin)(jin)的(de)鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)。圖1-1b中(zhong)顯(xian)示的(de)鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)合金(jin)(jin)(jin)的(de)陽(yang)極(ji)極(ji)化(hua)(hua)曲(qu)線明顯(xian)不同于(yu)(yu)沒(mei)有鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)的(de)合金(jin)(jin)(jin)，圖1-1d是鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)與沒(mei)有鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)材料的(de)極(ji)化(hua)(hua)曲(qu)線比較圖。鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)明顯(xian)的(de)是陽(yang)極(ji)極(ji)化(hua)(hua)的(de)結果。在金(jin)(jin)(jin)屬(shu)與環境(jing)之間，由金(jin)(jin)(jin)屬(shu)氧(yang)化(hua)(hua)物或(huo)化(hua)(hua)學(xue)反應吸收(shou)的(de)氧(yang)氣形(xing)(xing)成一(yi)層牢固(gu)的(de)保護薄膜，可(ke)(ke)以(yi)防止(zhi)金(jin)(jin)(jin)屬(shu)與電解(jie)液進一(yi)步接觸電解(jie)。在金(jin)(jin)(jin)屬(shu)為鐵(tie)的(de)情(qing)況(kuang)下(xia)，當有更(geng)多的(de)氧(yang)可(ke)(ke)以(yi)到(dao)(dao)達陰極(ji)的(de)金(jin)(jin)(jin)屬(shu)表面(mian)進行反應時，就可(ke)(ke)以(yi)形(xing)(xing)成一(yi)層保護性的(de)鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)膜，金(jin)(jin)(jin)屬(shu)表面(mian)因此達到(dao)(dao)鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)狀態，對避免加速腐蝕起到(dao)(dao)了非常重要的(de)作用。在特定的(de)情(qing)況(kuang)下(xia)，特定的(de)合金(jin)(jin)(jin)能否鈍(dun)(dun)(dun)(dun)(dun)化(hua)(hua)取(qu)決(jue)于(yu)(yu)陽(yang)極(ji)和陰極(ji)極(ji)化(hua)(hua)效果。
鈍化(hua)(hua)(hua)(hua)(hua)狀態合(he)金被(bei)廣泛用做熱交換器結(jie)構的(de)(de)(de)(de)耐(nai)腐(fu)蝕材料，鈍化(hua)(hua)(hua)(hua)(hua)狀態金屬的(de)(de)(de)(de)耐(nai)腐(fu)蝕性取(qu)決(jue)于(yu)鉻含量、環境中的(de)(de)(de)(de)氯(lv)化(hua)(hua)(hua)(hua)(hua)物(wu)和氧(yang)含量以及溫度(du)。在特定的(de)(de)(de)(de)條件下達到鈍化(hua)(hua)(hua)(hua)(hua)狀態，取(qu)決(jue)于(yu)各種鈍化(hua)(hua)(hua)(hua)(hua)因素的(de)(de)(de)(de)相對值(zhi)能否超過其阻礙鈍化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)因素。例如，高的(de)(de)(de)(de)鉻含量有(you)利(li)(li)于(yu)鈍化(hua)(hua)(hua)(hua)(hua)，低的(de)(de)(de)(de)溫度(du)有(you)利(li)(li)于(yu)鈍化(hua)(hua)(hua)(hua)(hua)，含有(you)去鈍化(hua)(hua)(hua)(hua)(hua)離子(zi)的(de)(de)(de)(de)氯(lv)化(hua)(hua)(hua)(hua)(hua)物(wu)阻礙鈍化(hua)(hua)(hua)(hua)(hua)，而氧(yang)有(you)利(li)(li)于(yu)鈍化(hua)(hua)(hua)(hua)(hua)。
6. 鈍(dun)化狀(zhuang)態合金的行為
盡管鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)材(cai)(cai)料在(zai)特定的環境下(xia)，鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)材(cai)(cai)料腐(fu)(fu)蝕非常(chang)小，但在(zai)其他情況(kuang)下(xia)可(ke)能(neng)腐(fu)(fu)蝕相當(dang)嚴重。相反，通常(chang)顯示鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)的合金(jin)(jin)在(zai)非鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)下(xia)，常(chang)常(chang)是(shi)非常(chang)活潑的。某些元素可(ke)以(yi)擊穿鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)膜，造(zao)成鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)膜不連續處的金(jin)(jin)屬被腐(fu)(fu)蝕。例如，氯離子(zi)破壞鋁、鐵以(yi)及不銹鋼的鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)，造(zao)成點腐(fu)(fu)蝕。因此，使用鈍(dun)(dun)(dun)(dun)化(hua)(hua)(hua)狀(zhuang)態(tai)金(jin)(jin)屬的用戶應(ying)特別注意點腐(fu)(fu)蝕、應(ying)力腐(fu)(fu)蝕開裂、敏化(hua)(hua)(hua)以(yi)及貧氧腐(fu)(fu)蝕等。
對于金屬(shu)的(de)(de)耐(nai)腐(fu)蝕(shi)性，希望有較(jiao)高的(de)(de)極(ji)化性能；對于作為(wei)能源的(de)(de)電(dian)池或金屬(shu)的(de)(de)表面處理，卻要求(qiu)有較(jiao)低的(de)(de)極(ji)化性能。同其他的(de)(de)所有性能一樣，極(ji)化性能不僅(jin)因電(dian)極(ji)材料而異，也與(yu)電(dian)解質密切相關(guan)。
二(er)、不(bu)銹鋼(gang)的極化曲線

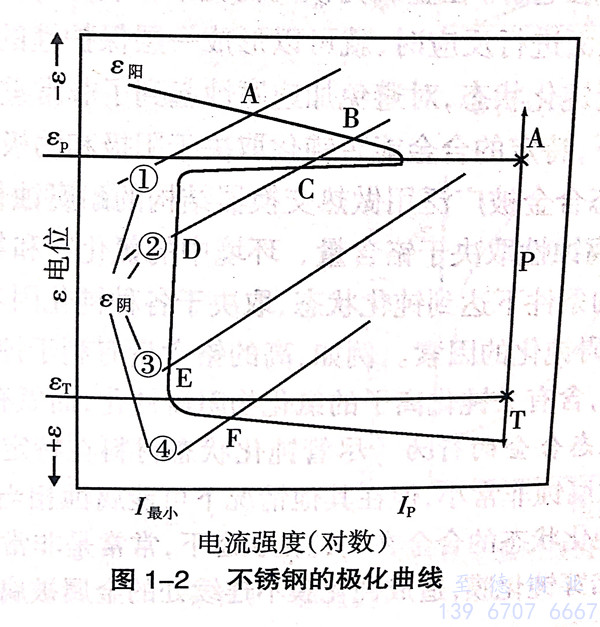

不銹(xiu)鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金屬(shu)或合金在不同(tong)條件下，其(qi)電(dian)化學(xue)腐(fu)蝕(shi)有四種狀(zhuang)(zhuang)態(tai)(tai)：一是活(huo)化狀(zhuang)(zhuang)態(tai)(tai)，腐(fu)蝕(shi)電(dian)流強度較(jiao)(jiao)大，因(yin)而(er)(er)腐(fu)蝕(shi)速(su)度較(jiao)(jiao)快(kuai)；二是相(xiang)對穩定狀(zhuang)(zhuang)態(tai)(tai)，即(ji)金屬(shu)處于(yu)(yu)可以鈍(dun)(dun)(dun)化也可以活(huo)化狀(zhuang)(zhuang)態(tai)(tai)；三是鈍(dun)(dun)(dun)化穩定狀(zhuang)(zhuang)態(tai)(tai)，金屬(shu)只處于(yu)(yu)鈍(dun)(dun)(dun)化狀(zhuang)(zhuang)態(tai)(tai)，而(er)(er)且是穩定的，能夠自動(dong)鈍(dun)(dun)(dun)化，只有很(hen)小的腐(fu)蝕(shi)電(dian)流，腐(fu)蝕(shi)速(su)度很(hen)小；四是過(guo)鈍(dun)(dun)(dun)化狀(zhuang)(zhuang)態(tai)(tai)，當金屬(shu)處于(yu)(yu)過(guo)鈍(dun)(dun)(dun)化狀(zhuang)(zhuang)態(tai)(tai)時有較(jiao)(jiao)高的腐(fu)蝕(shi)電(dian)流。
為了(le)提高不銹鋼的耐腐蝕性能(neng)，我們(men)希望：
a. 不銹(xiu)鋼易處于鈍化(hua)態，也就(jiu)是可以自動鈍化(hua)；
b. 不(bu)銹鋼鈍化后腐(fu)蝕電流密度要很(hen)低；
c. 不銹鋼(gang)鈍化狀態的(de)（腐(fu)蝕）電位范圍(wei)要寬。
上述三點(dian)分別(bie)指出了不銹鋼獲(huo)得鈍(dun)化(hua)的(de)必(bi)要(yao)條件、鈍(dun)化(hua)狀(zhuang)態(tai)的(de)腐蝕速度和鈍(dun)化(hua)狀(zhuang)態(tai)的(de)相(xiang)對穩(wen)定性(xing)。
不(bu)銹鋼(gang)只有(you)處在鈍化狀(zhuang)態方能(neng)耐腐(fu)(fu)蝕(shi)，這時鈍化狀(zhuang)態腐(fu)(fu)蝕(shi)電流(liu)最(zui)小，腐(fu)(fu)蝕(shi)速(su)度(du)最(zui)慢，其(qi)他三種(zhong)狀(zhuang)態下不(bu)銹鋼(gang)都是不(bu)耐腐(fu)(fu)蝕(shi)的。由此可(ke)見，不(bu)銹鋼(gang)的“不(bu)銹”是相對的，只是腐(fu)(fu)蝕(shi)速(su)度(du)比較慢就是了。
