奧氏體鋼與馬氏體鋼和鐵素體鋼相比具有較好的焊接性，可以采用所有的熔焊方法，包括手工電弧焊、鎢極氬弧焊、熔化極氣體保護焊、等離子弧焊和埋弧焊等。

 奧(ao)(ao)氏(shi)(shi)體(ti)(ti)鋼焊接材(cai)料的(de)(de)(de)選擇(ze)原(yuan)則(ze)是在無裂紋的(de)(de)(de)前提下，保證焊縫金(jin)屬的(de)(de)(de)耐蝕(shi)性(xing)(xing)能及力學性(xing)(xing)能與母材(cai)基(ji)本相當(dang)，或高于母材(cai)，一般要求其(qi)合金(jin)成分大致與母材(cai)成分匹配(pei)。對于耐蝕(shi)的(de)(de)(de)奧(ao)(ao)氏(shi)(shi)體(ti)(ti)不銹(xiu)鋼，一般希(xi)望含一定量的(de)(de)(de)鐵素體(ti)(ti)，這樣(yang)既能保證良好的(de)(de)(de)抗裂性(xing)(xing)能，又能有很好的(de)(de)(de)抗腐(fu)蝕(shi)性(xing)(xing)能。但在某些特殊(shu)介(jie)質中，如尿素設備的(de)(de)(de)焊縫金(jin)屬是不允許有鐵素體(ti)(ti)存在的(de)(de)(de)，否(fou)則(ze)就會降低(di)其(qi)耐蝕(shi)性(xing)(xing)。對耐熱用奧(ao)(ao)氏(shi)(shi)體(ti)(ti)鋼，應考慮對焊縫金(jin)屬內鐵素體(ti)(ti)含量的(de)(de)(de)控制。對于長期(qi)在高溫(wen)運(yun)行(xing)的(de)(de)(de)奧(ao)(ao)氏(shi)(shi)體(ti)(ti)鋼焊件，焊縫金(jin)屬內鐵素體(ti)(ti)含量不應超過5%。讀者可根(gen)據Schaeffler圖，按(an)焊縫金(jin)屬中的(de)(de)(de)鉻當(dang)量和鎳當(dang)量值估計出相應的(de)(de)(de)鐵素體(ti)(ti)含量。

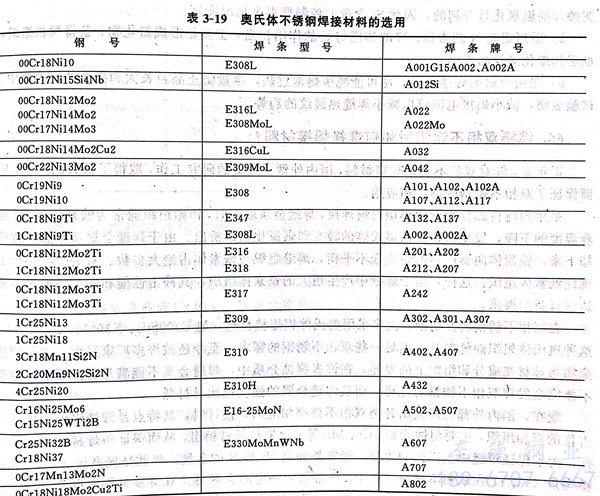

 表3-19所選(xuan)擇(ze)的焊(han)(han)接材(cai)料(liao)(liao)，僅以手工電弧焊(han)(han)的電焊(han)(han)條(tiao)為代表，主要是給讀者提供(gong)一(yi)個(ge)選(xuan)擇(ze)焊(han)(han)接材(cai)料(liao)(liao)的合(he)(he)金成分，具體采用(yong)那一(yi)類焊(han)(han)接材(cai)料(liao)(liao)，讀者可根據具體情況選(xuan)用(yong)合(he)(he)適(shi)(shi)的焊(han)(han)接方法，選(xuan)擇(ze)相應的焊(han)(han)接材(cai)料(liao)(liao)。若讀者選(xuan)用(yong)埋弧焊(han)(han)，除了選(xuan)用(yong)合(he)(he)適(shi)(shi)的焊(han)(han)絲外(wai)，還要注意選(xuan)配合(he)(he)適(shi)(shi)的焊(han)(han)劑等。
