彩(cai)色(se)不(bu)銹(xiu)鋼主要有優越性能主要有以下幾點
1. 耐蝕性

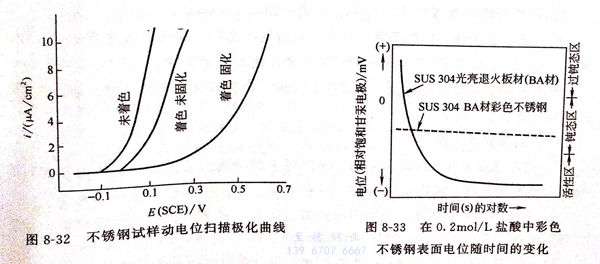

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不(bu)銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩色(se)(se)不(bu)銹(xiu)鋼在英國伯明翰工(gong)業(ye)大氣中(zhong)暴露6年，著色(se)(se)膜(mo)只有輕(qing)微的變(bian)化。彩色(se)(se)不(bu)銹(xiu)鋼在海洋性(xing)氣體中(zhong)暴露20個月(yue)，色(se)(se)澤不(bu)變(bian)。彩色(se)(se)不(bu)銹(xiu)鋼有良好的耐候(hou)性(xing)。
腐蝕(shi)(shi)電位(wei)：圖8-33為SUS304彩色不銹(xiu)鋼與原不銹(xiu)鋼在(zai)0.2mol/L鹽(yan)酸(suan)(suan)水溶液中的腐蝕(shi)(shi)電位(wei)比(bi)較，說明彩色不銹(xiu)鋼浸泡(pao)在(zai)0.2mol/L鹽(yan)酸(suan)(suan)（相當于(yu)7g/L鹽(yan)酸(suan)(suan)）中長期(qi)保持(chi)穩定鈍(dun)態。
鹽霧(wu)腐蝕(shi)(shi)實驗(yan)，經過96小時(shi),彩(cai)色不(bu)銹鋼主體(ti)金屬(shu)不(bu)腐蝕(shi)(shi)、不(bu)變色。中性鹽霧(wu)腐蝕(shi)(shi)實驗(yan)，按GB 1771-79標準，144小時(shi)腐蝕(shi)(shi)實驗(yan)不(bu)變化(hua)。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性能
彩色(se)(se)不(bu)(bu)銹鋼表(biao)面(mian)色(se)(se)彩是其表(biao)面(mian)反(fan)射光(guang)(guang)與通過表(biao)面(mian)透明膜的(de)折(zhe)射光(guang)(guang)的(de)干涉光(guang)(guang)。由于(yu)受不(bu)(bu)銹鋼固有(you)金屬色(se)(se)澤(ze)的(de)影響，只能顯示藍(lan)、黃、紅(hong)、綠4種(zhong)基(ji)本色(se)(se)，加(jia)上中間色(se)(se)共有(you)十(shi)幾種(zhong)色(se)(se)，不(bu)(bu)能呈現(xian)光(guang)(guang)譜(pu)色(se)(se)中的(de)任(ren)何一種(zhong)顏色(se)(se)。鏡(jing)面(mian)拋(pao)光(guang)(guang)和非鏡(jing)面(mian)拋(pao)光(guang)(guang)的(de)不(bu)(bu)銹鋼均(jun)能獲(huo)得富(fu)有(you)光(guang)(guang)澤(ze)的(de)鮮艷色(se)(se)彩、柔和的(de)長期經紫外線照射也不(bu)(bu)變色(se)(se)的(de)彩色(se)(se)，光(guang)(guang)學性能經久不(bu)(bu)變。
3. 耐(nai)熱性(xing)能
①. 彩色不(bu)銹鋼在沸水中浸泡(pao)28天無(wu)變(bian)化。
②. 彩色不銹(xiu)鋼在150℃干燥條件下暴露35天無變化(hua)。
③. 按(an)GB 1735-79標準，彩色不(bu)銹鋼在(zai)200℃加熱24小時膜層顏色不(bu)變，無起泡開裂現象。
④. 彩色不銹鋼加熱到300℃無變化。
4. 抗磨和抗刻劃性能
①. 按GB 1768-79標準(zhun)，彩(cai)色(se)不銹鋼著色(se)膜經受負(fu)荷500g橡皮(pi)輪加壓摩擦200次以上不露底。
②. 彩色不銹鋼著色膜經得住50~120g負荷(he)的鋼針刻(ke)劃。
③. 彩(cai)色不銹鋼(gang)表面經(jing)受888r摩(mo)擦露(lu)底時間為12分鐘。
5. 加工(gong)成型性(xing)
彩色不銹(xiu)鋼可承受一般模壓加工(gong)(gong)、深延、彎曲等加工(gong)(gong)、硬化加工(gong)(gong)、180°彎曲實驗和沖(chong)深8mm的杯突實驗，表面膜無損傷。
但大變(bian)形量會(hui)損害著色(se)(se)膜，使其色(se)(se)澤變(bian)壞，彩色(se)(se)不銹(xiu)鋼在加工時，最好采用(yong)聚乙烯塑料(liao)薄膜加以保護。
6. 表面耐擦洗(xi)性(xing)
①. 中性洗(xi)滌劑溶(rong)液擦洗(xi)，可以洗(xi)凈彩色不(bu)銹鋼表面沾污的指紋(wen)、油漬和污垢等損害外觀的疵蔽，恢復原(yuan)有外觀。
②. 有(you)(you)機(ji)溶劑，如(ru)汽油、丙(bing)酮等擦(ca)洗表(biao)面污(wu)垢，雖然對(dui)表(biao)面色(se)澤無(wu)影響(xiang)，但有(you)(you)機(ji)溶劑揮發后(hou)會在不銹(xiu)鋼表(biao)面留(liu)下(xia)污(wu)垢痕跡。
③. 禁忌使用對(dui)表面(mian)有(you)磨損的去污粉或不(bu)銹鋼(gang)絲球擦(ca)洗，不(bu)僅損傷表面(mian)氧(yang)化膜，最后可能擦(ca)掉著色膜。
④. 耐油(you)(you)污(wu)性。在植(zhi)物(wu)油(you)(you)中浸(jin)泡24h,膜層顏(yan)色(se)不變，可以擦洗去表(biao)面(mian)油(you)(you)污(wu)。
