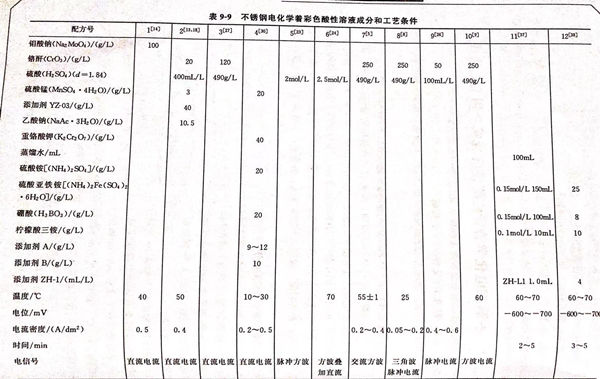

不銹鋼(gang)電化學著彩色(se)酸性溶液成分和工藝(yi)條件見表9-9。配方5 (見表9-9)的說明 。本配方由南京航(hang)空航(hang)天大學材(cai)料系 周一揚、吳繼民提(ti)出

1. 施(shi)加電信號

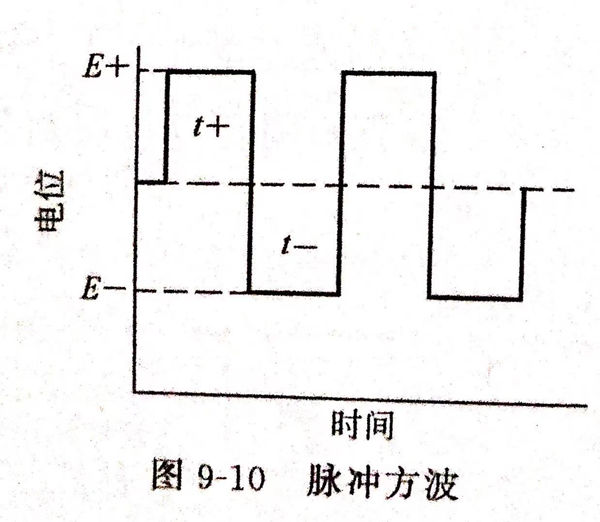

  采用(yong)中等(deng)含鉻(ge)量的(de)不(bu)銹鋼(gang)1Cr17,在(zai)硫(liu)酸(suan)水溶液中以恒(heng)電位方波(bo)充(chong)電法使不(bu)銹鋼(gang)表面產(chan)生彩(cai)色膜。脈沖(chong)方波(bo)見圖9-10。采用(yong)此法有望能克服表面因(yin)在(zai)鉻(ge)酸(suan)溶液中浸泡的(de)時(shi)間較長，有時(shi)表面有粗糙現象產(chan)生的(de)缺點。

2. 不銹(xiu)鋼(gang)陽極(ji)極(ji)化曲線

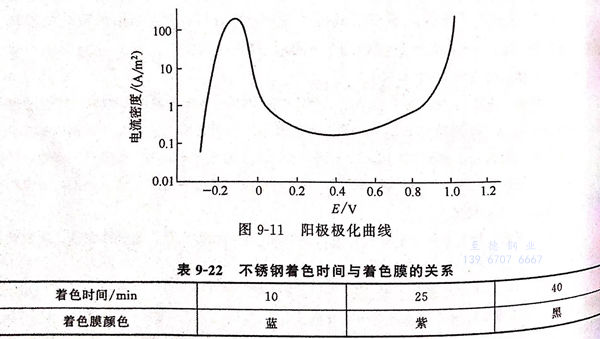

  在(zai)2mol/L(相當于196g/L)硫酸溶液中(zhong)以逐點法得(de)到不銹(xiu)鋼(gang)的陽(yang)極(ji)極(ji)化(hua)曲線，見圖(tu)9-11,由(you)圖(tu)9-11可知，陽(yang)極(ji)鈍態電(dian)位(wei)(wei)為(wei)(wei)0~0.9V.采(cai)用的脈沖(chong)電(dian)位(wei)(wei)范圍為(wei)(wei)－0.1~1.0V,時間為(wei)(wei)0.001~0.100s.使(shi)用的實驗儀(yi)器(qi)(qi)有(you)恒電(dian)位(wei)(wei)儀(yi)、信號發生(sheng)器(qi)(qi)、穩壓電(dian)源、示(shi)波器(qi)(qi)，參比電(dian)極(ji)為(wei)(wei)飽和甘汞電(dian)極(ji)，對電(dian)極(ji)為(wei)(wei)鉑電(dian)極(ji)。

3. 著色(se)時間同著色(se)膜顏色(se)的(de)關系

  在(zai)藍色(se)(se)、紫色(se)(se)、黑色(se)(se)之間沒有明顯(xian)的中間色(se)(se)出現。隨著(zhu)溶液溫度(du)增高及(ji)濃度(du)加大。著(zhu)色(se)(se)膜(mo)形成(cheng)速(su)率有加大的傾向。這(zhe)種膜(mo)的生(sheng)(sheng)成(cheng)，推測是由于(yu)膜(mo)－溶液的表面鉻酸離子的生(sheng)(sheng)成(cheng)、還(huan)原所致(zhi)，并且在(zai)硫酸水溶液中恒電位方波(bo)脈(mo)沖下不銹鋼表面形成(cheng)的膜(mo)的鉻離子含(han)量較高之故。
