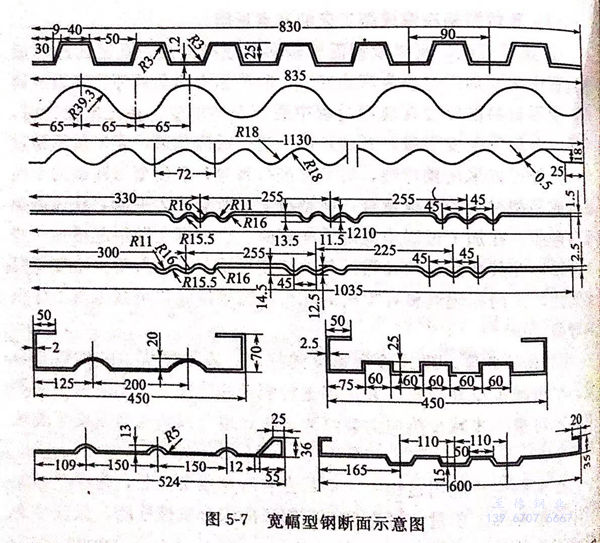

寬幅型鋼的典型產品有波紋板、地面板、屋面板、外壁墻板等。現在寬幅型鋼的成型，一般都是采用輥式(shi)冷(leng)彎的成型方式，很少采用沖壓和折彎等成型方式。寬幅冷彎型鋼的斷面示意圖，見圖5-7。

 由(you)前面可(ke)(ke)知，寬幅型(xing)鋼大多(duo)是由(you)寬帶(dai)鋼經(jing)輥式彎曲成(cheng)(cheng)型(xing)的(de)，由(you)于(yu)幅面寬，成(cheng)(cheng)型(xing)過(guo)程中極易出現各種(zhong)缺(que)陷，如邊浪、袋(dai)形波(bo)等。這些缺(que)陷大多(duo)是由(you)于(yu)變形的(de)應(ying)(ying)力(li)(li)過(guo)大、拉(la)壓應(ying)(ying)力(li)(li)分布不均(jun)或收縮軌跡不平滑（帶(dai)鋼成(cheng)(cheng)型(xing)時橫(heng)向(xiang)移動(dong)受阻）而造成(cheng)(cheng)的(de)。在輥形設計過(guo)程中若能(neng)夠計算(suan)出成(cheng)(cheng)型(xing)區域的(de)應(ying)(ying)力(li)(li)、應(ying)(ying)變值或使橫(heng)向(xiang)收縮軌跡更平滑些，就可(ke)(ke)以避(bi)免此類缺(que)陷的(de)產生。

 寬(kuan)幅型(xing)(xing)鋼(gang)(gang)加工(gong)生(sheng)產所遇到的(de)(de)問題之一，就(jiu)是(shi)板面幅面很寬(kuan)，在(zai)成(cheng)(cheng)型(xing)(xing)過程中帶(dai)材需從邊部向(xiang)中間收縮。多數情(qing)況(kuang)下，帶(dai)材在(zai)成(cheng)(cheng)型(xing)(xing)前其邊緣(yuan)是(shi)平直的(de)(de)，而在(zai)輥(gun)式彎曲成(cheng)(cheng)型(xing)(xing)中，帶(dai)材的(de)(de)邊部呈曲線軌跡。對于平板材料，高剪切應力會增(zeng)加更大(da)的(de)(de)危險性(xing)，這將會導(dao)致(zhi)邊部產生(sheng)縱(zong)向(xiang)塑性(xing)變形拉伸(shen)，因而產生(sheng)寬(kuan)幅型(xing)(xing)鋼(gang)(gang)典型(xing)(xing)的(de)(de)邊部波浪缺(que)陷。

 由(you)于成型(xing)時產生的(de)(de)(de)剪切力，冷彎(wan)型(xing)鋼邊(bian)緣(yuan)的(de)(de)(de)收縮不(bu)能太(tai)大，如(ru)果邊(bian)部(bu)的(de)(de)(de)收縮軌跡(ji)平(ping)滑時，會得到較好的(de)(de)(de)成型(xing)效果和成型(xing)質量(liang)(liang)。采用控制邊(bian)部(bu)收縮的(de)(de)(de)方法(fa)，確(que)定各道次的(de)(de)(de)變形量(liang)(liang)，避免(mian)拉伸的(de)(de)(de)應力峰值，使邊(bian)部(bu)收縮軌跡(ji)變得平(ping)緩，是寬幅型(xing)鋼輥形設計的(de)(de)(de)關鍵(jian)。
