不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏(shi)體不銹(xiu)鋼、鐵素體不銹(xiu)鋼和馬氏(shi)體不銹鋼(gang)。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。
不銹鋼的(de)(de)(de)電阻(zu)(zu)率(lv)大(da)，常(chang)溫(wen)時約為(wei)低碳鋼的(de)(de)(de)5倍，熱導(dao)率(lv)小(xiao)，僅(jin)為(wei)低碳鋼的(de)(de)(de)1/3,具有很好的(de)(de)(de)焊(han)接(jie)性，可采(cai)用(yong)較小(xiao)的(de)(de)(de)焊(han)接(jie)電流(liu)及較短的(de)(de)(de)通(tong)電時間。由于電阻(zu)(zu)大(da)，減少了通(tong)過已焊(han)焊(han)點(dian)的(de)(de)(de)分流(liu)，可以適(shi)當減小(xiao)點(dian)距，不銹鋼線膨(peng)脹系數大(da)，焊(han)接(jie)薄壁結構時，易(yi)產(chan)生翹曲變(bian)形和焊(han)接(jie)接(jie)頭(tou)區的(de)(de)(de)軟(ruan)化，通(tong)常(chang)可考慮(lv)采(cai)用(yong)偏硬的(de)(de)(de)規(gui)范(fan)進行焊(han)接(jie)。
1. 點焊

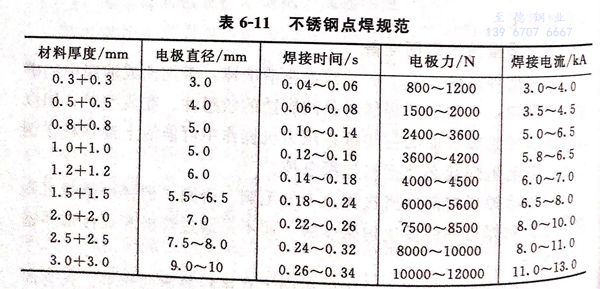

點焊(han)時，加壓(ya)(ya)和(he)通電(dian)是點焊(han)過程的(de)重(zhong)要條(tiao)件，不(bu)同(tong)的(de)加壓(ya)(ya)和(he)通電(dian)時間，不(bu)同(tong)的(de)電(dian)極力(li)、電(dian)流強(qiang)度(du)及其變(bian)化形式等組成各(ge)種點焊(han)循(xun)環(huan)。但(dan)是，無論哪種點焊(han)循(xun)環(huan)都包括點焊(han)過程的(de)三(san)個基本階段；預壓(ya)(ya)、焊(han)接和(he)鍛壓(ya)(ya)。不(bu)銹鋼點焊(han)規范見(jian)表6-11。

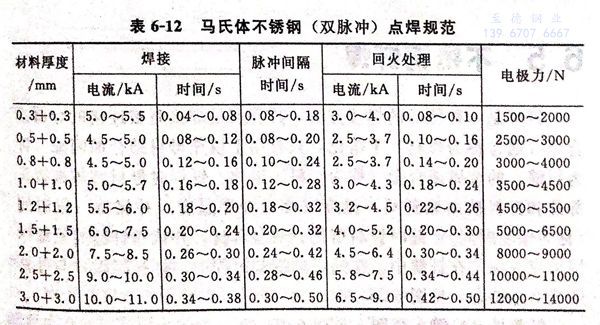

馬氏體(ti)不銹鋼(gang)(gang)多在淬火(huo)后低溫或高溫回(hui)火(huo)狀態下(xia)使用。這種鋼(gang)(gang)點焊與縫焊后，將再次淬火(huo)硬(ying)化(hua)，使接頭塑性下(xia)降。為了(le)改善接頭的力學性能(neng)，應采用焊后在電極間回(hui)火(huo)處(chu)理規范。其焊接參考規范見(jian)表(biao)6-12。
2. 縫焊工(gong)藝
電(dian)(dian)阻縫焊工藝參數主要有：焊接(jie)電(dian)(dian)流(liu)，焊接(jie)時(shi)間（與(yu)焊接(jie)速度(du)相(xiang)關），電(dian)(dian)極力，焊輪(lun)寬度(du)（焊輪(lun)尺寸），縫焊速度(du)和休止時(shi)間等。
①. 焊接電流
由于(yu)點(dian)距小，電流(liu)分流(liu)大，因此，焊接電流(liu)應比(bi)相同條件焊件的點(dian)焊增(zeng)大30%左(zuo)右。
②. 縫焊速度
縫(feng)(feng)焊(han)(han)速(su)度(du)的(de)(de)大(da)小直接(jie)影(ying)響(xiang)著焊(han)(han)輪對焊(han)(han)件上各(ge)點(dian)(dian)作(zuo)(zuo)用(yong)(yong)時(shi)(shi)間(jian)的(de)(de)長短，從而影(ying)響(xiang)著加熱(re)時(shi)(shi)間(jian)、冷卻速(su)度(du)及電極力對焊(han)(han)接(jie)區結合面上各(ge)點(dian)(dian)的(de)(de)作(zuo)(zuo)用(yong)(yong)效(xiao)果(guo)(guo)。縫(feng)(feng)焊(han)(han)速(su)度(du)越(yue)(yue)小，電極對焊(han)(han)件各(ge)點(dian)(dian)的(de)(de)作(zuo)(zuo)用(yong)(yong)時(shi)(shi)間(jian)越(yue)(yue)長，電極力的(de)(de)作(zuo)(zuo)用(yong)(yong)效(xiao)果(guo)(guo)越(yue)(yue)好，在電流密度(du)不變的(de)(de)條件下，減少了產(chan)生飛濺、裂(lie)縫(feng)(feng)與縮(suo)孔(kong)的(de)(de)傾向，提高了焊(han)(han)接(jie)質量(liang)與電極的(de)(de)使用(yong)(yong)壽命。因此，在生產(chan)中根(gen)據(ju)焊(han)(han)件材料與厚度(du)合理選(xuan)擇縫(feng)(feng)焊(han)(han)速(su)度(du)是(shi)十分重要的(de)(de)。焊(han)(han)件厚度(du)越(yue)(yue)大(da)，高溫(wen)強度(du)越(yue)(yue)高，裂(lie)縫(feng)(feng)傾向越(yue)(yue)大(da)，縫(feng)(feng)焊(han)(han)速(su)度(du)應越(yue)(yue)低。

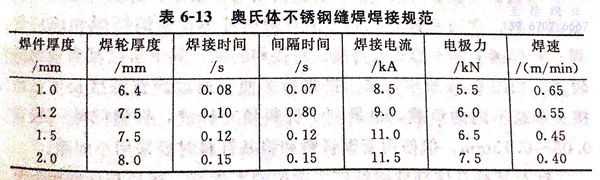

表6-13是奧(ao)氏體(ti)不銹(xiu)鋼縫焊(han)焊(han)接(jie)規范。
