焊接普通鐵素體不銹鋼，通常可以采用兩種類型的填充材料。

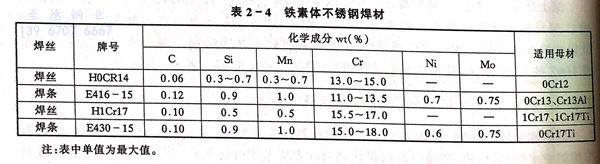

 1. 用與(yu)被焊(han)(han)(han)鋼(gang)材(cai)相(xiang)同(tong)類型(xing)的焊(han)(han)(han)接(jie)材(cai)料(liao)。如0Cr12,0Cr13,0Cr13A1等(deng)鋼(gang)采(cai)用0Cr13Nb（AWS405Nb)的焊(han)(han)(han)絲或(huo)焊(han)(han)(han)條，0Cr17、0Cr17Ti鋼(gang)使用1Cr17(Ti)的焊(han)(han)(han)絲和(he)(he)(he)焊(han)(han)(han)條等(deng)。除以上Cr13和(he)(he)(he)Cr17鐵素體不銹鋼(gang)，目前已有相(xiang)應的同(tong)質焊(han)(han)(han)材(cai)標(biao)準(zhun)外，大部分高鉻鐵素體不銹鋼(gang)均(jun)采(cai)用與(yu)母(mu)(mu)材(cai)同(tong)成分的焊(han)(han)(han)材(cai)或(huo)自(zi)行(xing)研制(zhi)的焊(han)(han)(han)材(cai)，未列入標(biao)準(zhun)。表(biao)2-4是兩種(zhong)手工(gong)焊(han)(han)(han)材(cai)的化學成分。在要求焊(han)(han)(han)縫金屬與(yu)母(mu)(mu)材(cai)具有相(xiang)同(tong)的導(dao)電、導(dao)磁及(ji)力學等(deng)物理性能和(he)(he)(he)表(biao)面色澤時，應選同(tong)質的焊(han)(han)(han)材(cai)。

 2. 采用(yong)奧氏體焊材(cai)甚至可以(yi)采用(yong)鎳基(ji)合金的焊材(cai)，實(shi)際上(shang)是異(yi)種材(cai)料焊接，有利于提高焊接接頭(tou)的塑(su)韌性(xing)，可以(yi)免除(chu)焊前預熱(re)焊后(hou)熱(re)處理。不(bu)(bu)過不(bu)(bu)進行焊后(hou)熱(re)處理，不(bu)(bu)含穩(wen)定元素(su)的鐵素(su)體不(bu)(bu)銹鋼的HAZ的敏(min)化和晶(jing)間腐蝕傾向將難以(yi)消除(chu)。

 3. 高純鐵素體不銹鋼(gang)的焊(han)接工藝與焊(han)接材料選擇

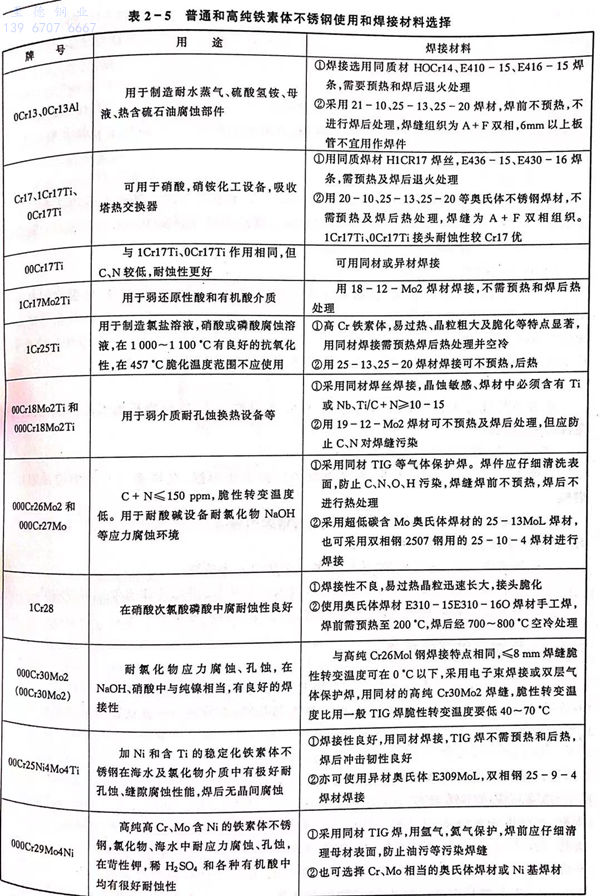

 對于(yu)碳、氮、氧等間隙(xi)(xi)元素(su)含量(liang)(liang)極低的高(gao)純鐵(tie)素(su)體(ti)不(bu)銹(xiu)鋼，高(gao)溫引起的脆化并不(bu)顯著，焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)具(ju)有很好的塑韌(ren)性，不(bu)需焊(han)(han)前(qian)預熱和焊(han)(han)后(hou)熱處(chu)理。在(zai)要求同(tong)種焊(han)(han)材焊(han)(han)接(jie)(jie)(jie)時，目前(qian)仍沒有標準(zhun)化的高(gao)純鐵(tie)素(su)體(ti)不(bu)銹(xiu)鋼的焊(han)(han)接(jie)(jie)(jie)材料，一般采用與(yu)母材同(tong)成分的焊(han)(han)材作(zuo)為填(tian)充材料，由于(yu)高(gao)純鐵(tie)素(su)體(ti)不(bu)銹(xiu)鋼中(zhong)的間隙(xi)(xi)元素(su)含量(liang)(liang)已(yi)經極低，因此關鍵(jian)是在(zai)焊(han)(han)接(jie)(jie)(jie)過(guo)程中(zhong)防止焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)區的污染，這是保證焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)的塑韌(ren)性和耐蝕性的關鍵(jian)。表2-5是鐵(tie)素(su)體(ti)不(bu)銹(xiu)鋼的用途(tu)及焊(han)(han)接(jie)(jie)(jie)材料選擇。
