熱擠壓不銹鋼管對坯料加(jia)工的要求取決于坯料的材料和狀態：

 1. 對于軋坯可采用噴丸處理清除表面的氧化鐵皮及局部缺陷，對于鍛坯則需要進行剝皮。

 2. 對于碳素鋼、合金結構鋼坯料采用矯直和噴丸處理清理表面，不需要進行剝皮；而對于軸承鋼、不銹鋼和耐熱鋼，需進行剝皮處理，且車紋深度在0.01mm以下。空心坯料的內孔表面應無深槽和劃痕。

 3. 坯料端面要進行倒(dao)棱(leng)，高(gao)合金(jin)鋼坯料要倒(dao)成圓角(jiao)。

 4. 坯料需為鎮靜鋼，且組織均勻、無熱脆傾向。馬氏體不銹鋼擠壓時無困難，奧氏體不銹鋼中的α相含量應盡量降低。

 5. 坯(pi)料加工后的尺寸偏(pian)差如下：

    a. 直(zhi)徑偏差

      軋(ya)坯(pi)剝皮(pi)處理之前：外徑D≤200mm時，偏(pian)(pian)差為(wei)－2.0mm;D>200mm時，偏(pian)(pian)差為(wei)－3.0mm.軋(ya)坯(pi)及鍛坯(pi)經(jing)剝皮(pi)后偏(pian)(pian)差為(wei)±0.5mm.

    b. 長度偏差

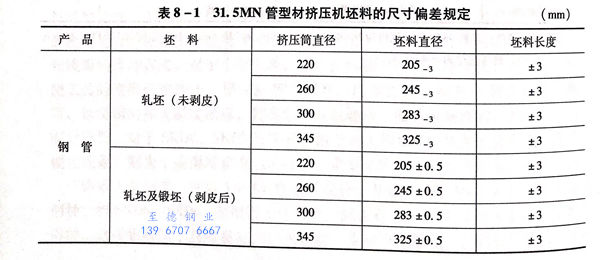

      軋坯(pi)(pi)及鍛坯(pi)(pi)未剝皮和經剝皮后(hou)偏差均為±3.0mm。31.5MN(3150t)擠壓機(ji)用于(yu)管材、棒材及型材生產(chan)時(shi)對(dui)其坯(pi)(pi)料(liao)尺寸偏差的規(gui)定見表8-1.

 6. 碳鋼(gang)和(he)低合(he)金(jin)鋼(gang)坯料加(jia)(jia)工(gong)后，其表(biao)面光潔度(du)要求大于4級(ji)；不銹鋼(gang)和(he)高合(he)金(jin)鋼(gang)坯料加(jia)(jia)工(gong)后，其表(biao)面光潔度(du)要求大于6級(ji)。

 7. 坯料切斜(xie)(xie)度(du)要求(qiu)：坯料直徑D≤200mm時(shi)，切斜(xie)(xie)度(du)不大于(yu)3.0mm;D>200mm時(shi)，切斜(xie)(xie)度(du)不大于(yu)4mm.

 8. 預鉆(zhan)孔的最大(da)偏心度要求(qiu)為±0.5mm,最大(da)粗糙度要求(qiu)為R.≤0.005mm,表面光潔度要求(qiu)大(da)于5級(ji)。

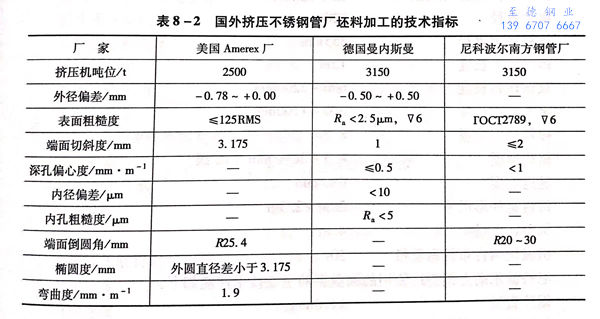

 國外擠壓不銹(xiu)鋼管廠坯料加工的技術指標見表8-2.
