鎳是擴大Fe-C合金y相區的元素，使α＋γ兩相區向更高鉻濃度方向移動（圖9.37）。為了使含鎳鐵素體(ti)不銹鋼具有單一的純鐵素體組織，隨鎳含量的增加，不僅需要提高鋼中鉻含量，有時還要加入Mo、Ti、Nb等鐵素體形成元素。

  鎳提高鐵素體不銹鋼的475℃脆性，這是由于鎳促進了α＇相的析出。鎳對σ 相的析出影響并不顯著。

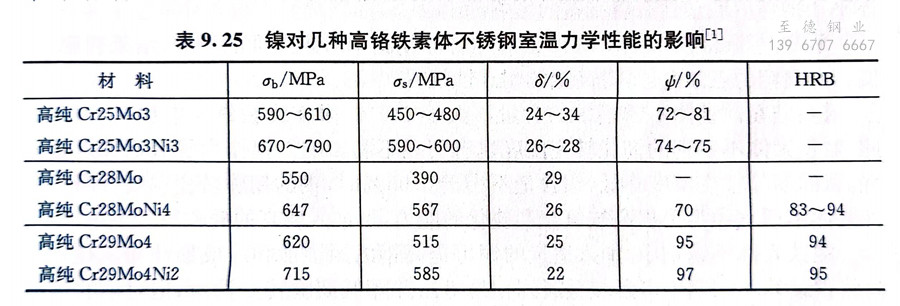

  鎳(nie)可以提高鐵素(su)體不銹(xiu)鋼的室溫強(qiang)度(du)(du)和(he)韌(ren)(ren)性(xing)(xing)，并使鋼的韌(ren)(ren)脆轉變溫度(du)(du)下(xia)移。表9.25為鎳(nie)對幾(ji)種高鉻鐵素(su)體不銹(xiu)鋼室溫力學性(xing)(xing)能的影響。由于鎳(nie)的良好作(zuo)用(yong)，目前常用(yong)的一些高鉻含(han)鉬鐵素(su)體不銹(xiu)鋼中(zhong)，在控制C＋N總(zong)量的同(tong)時，還加入2％～4%鎳(nie)。

  鐵素體不銹鋼中加入鎳，在某些介質中可進一步提高鋼的耐一般腐蝕、耐點蝕和耐縫隙腐蝕性能，但對于鐵素體不銹鋼耐氯化物應力腐蝕，鎳的加入是有害的。隨鎳含量的增加，Cr18型鋼在42％沸騰MgCl₂中的耐應力腐蝕性能下降，且敏化態（1050℃水冷）較退火態具有更高的破裂傾向。一般認為，鎳對鐵素體不銹鋼的滑移、膜破裂和再鈍化行為均有影響，鎳提高鋼的膜破裂傾向，延緩再鈍化速率并顯著增加鋼的氫脆敏感性。
