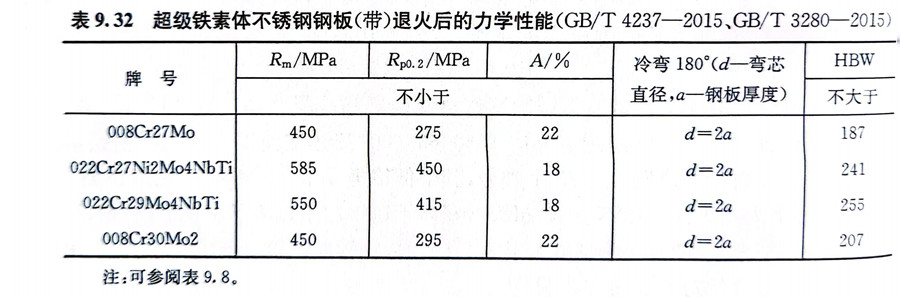

008Cr30Mo2是一種高鉻鐵素體不銹鋼(gang)，碳、氮含量降至極低，加入了1.5％～2.5％Mo。該鋼有較高的耐蝕性，耐鹵離子應力腐蝕破壞性好，具有良好的韌性，韌脆轉變溫度低，具有優良的加工成形性和焊接性，同時具有軟磁性。該鋼的熱加工和退火工藝與008Cr27Mo鋼相同，退火后的力學性能見表9.32。

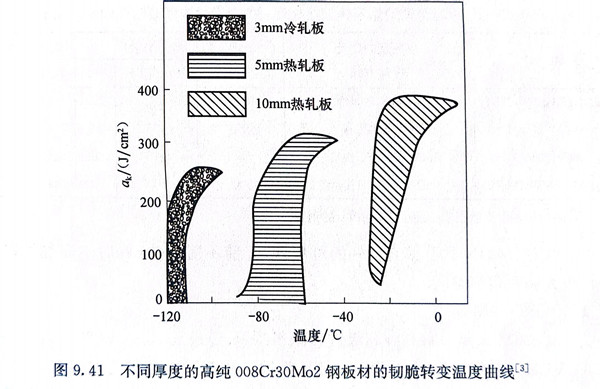

 008Cr30Mo2 鋼的韌脆轉變溫度隨板厚的增加向高溫方向移動，因此要求韌性的焊接構件厚度應不大于6mm。圖9.41為不同厚度高純008Cr30Mo2鋼的韌脆轉變曲線。

  高純的(de)(de)008Cr30Mo2 鋼在氯化物(wu)(wu)溶(rong)液中(zhong)具(ju)有極好(hao)的(de)(de)耐應力腐蝕(shi)(shi)性(xing)(xing)能(neng)，并(bing)具(ju)有優異的(de)(de)耐點蝕(shi)(shi)、耐縫隙腐蝕(shi)(shi)性(xing)(xing)能(neng)。該(gai)鋼難于析出碳化物(wu)(wu)和氮化物(wu)(wu)，不容易形成貧(pin)碳層，具(ju)有特(te)別優異的(de)(de)耐晶間腐蝕(shi)(shi)性(xing)(xing)能(neng)。

 008Cr30Mo2 鋼(gang)的主要用途：制(zhi)(zhi)作(zuo)乙酸(suan)(suan)、乳酸(suan)(suan)等(deng)有(you)機酸(suan)(suan)的制(zhi)(zhi)造設(she)備(bei)；制(zhi)(zhi)作(zuo)苛(ke)性(xing)鈉生產濃縮工序的設(she)備(bei)；制(zhi)(zhi)作(zuo)火力發電廠冷凝器；制(zhi)(zhi)作(zuo)石油精煉設(she)備(bei)；制(zhi)(zhi)作(zuo)要求耐蝕(shi)性(xing)和磁(ci)性(xing)的部件，如電磁(ci)閥芯材料和鐘(zhong)、表(biao)等(deng)。

 鉻含(han)量為12％～30％的鐵(tie)素體鋼(gang)有(you)時亦做(zuo)不起皮鋼(gang)使用，或做(zuo)承(cheng)受負荷不大的構件(jian)。為了獲得更高的抗氧化(hua)性能，通常還向鋼(gang)中加(jia)入硅(gui)和(he)鋁，其成(cheng)分、性能、使用范圍見第10章。
