008Cr27Mo 鋼是一種高鉻的鐵素體不銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕和抗應力腐蝕的能力，并具有軟磁性。

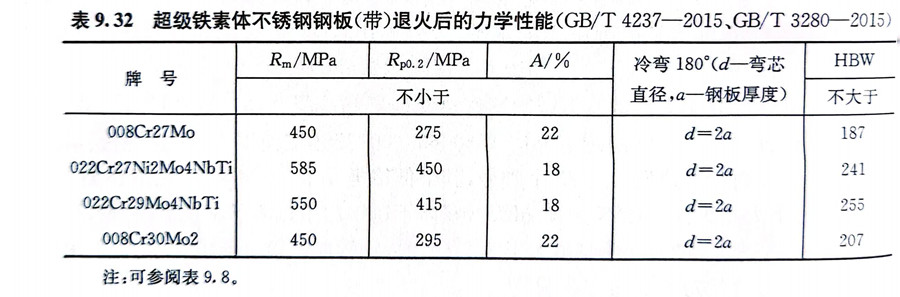

008Cr27Mo 鋼的(de)開始(shi)熱加(jia)工溫度為(wei)1040～1120℃，終止溫度為(wei)705～790℃，快冷，退火溫度為(wei)900～1050℃，退火后(hou)的(de)力(li)學性能見(jian)表9.32。

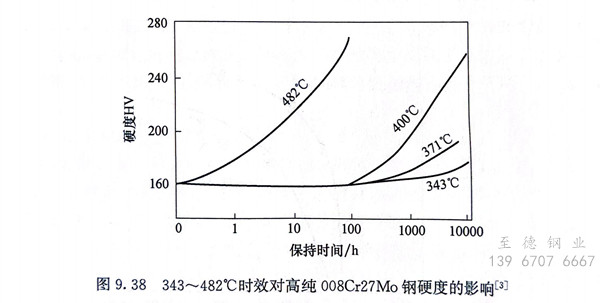

 008Cr27Mo 鋼(gang)(gang)與(yu)Cr-Ni奧氏體(ti)鋼(gang)(gang)相比，屈服強度較高，伸長率較低(di)。008Cr27Mo鋼(gang)(gang)加入(ru)了0.75％～1.25％Mo，基體(ti)組(zu)織(zhi)沒有(you)明顯(xian)的(de)變化(hua)，只是由于加鉬后(hou)(hou)會出(chu)現(xian)碳化(hua)物(wu)MoC、Mo2C等，淬火(huo)加熱(re)時這些化(hua)合物(wu)溶解在鐵素體(ti)中(zhong)，經過(guo)時效（回火(huo)）后(hou)(hou)以(yi)彌散的(de)細粒狀(zhuang)析(xi)出(chu)，從而使鋼(gang)(gang)獲(huo)得(de)強化(hua)，如圖9.38所示。該鋼(gang)(gang)仍(reng)存在475℃脆(cui)性，長期使用的(de)最(zui)高溫(wen)度不得(de)超過(guo)300℃。

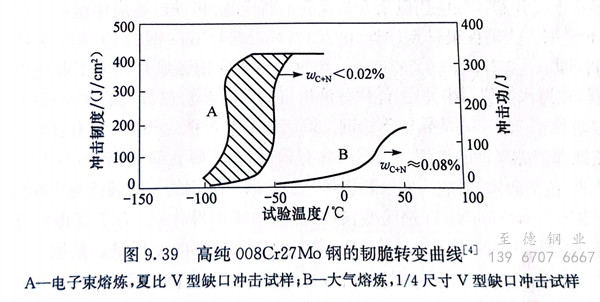

  圖9.39顯示(shi)高純的(de)(de)(de)008Cr27Mo鋼(gang)(gang)有較高的(de)(de)(de)沖擊韌(ren)(ren)性和低(di)的(de)(de)(de)韌(ren)(ren)脆(cui)(cui)轉變溫度(du)(du)，但其(qi)韌(ren)(ren)脆(cui)(cui)轉變溫度(du)(du)仍受材(cai)料尺寸和冷(leng)卻速(su)率(lv)的(de)(de)(de)影響(xiang)，這(zhe)是由于鐵素體不銹鋼(gang)(gang)中碳、氮溶解度(du)(du)極(ji)低(di)，極(ji)易(yi)析出(chu)所致。圖9.40為(wei)不同厚度(du)(du)板(ban)材(cai)的(de)(de)(de)韌(ren)(ren)脆(cui)(cui)轉變溫度(du)(du)曲線。008Cr27Mo鋼(gang)(gang)在工程上的(de)(de)(de)應用，板(ban)厚以(yi)不超過6mm為(wei)宜。008Cr27Mo鋼(gang)(gang)的(de)(de)(de)板(ban)材(cai)冷(leng)成形性與022Cr12鋼(gang)(gang)相(xiang)近(jin)，可以(yi)焊接(jie)。

  高純的008Cr27Mo 鋼有優異的應力腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。

  008Cr27Mo 鋼耐點蝕和耐縫隙腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。

  008Cr27Mo 鋼用于(yu)制造(zao)與乙酸、乳酸等(deng)有機酸有關的設(she)備，以及制造(zao)苛(ke)性堿設(she)備等(deng)。
