在线亚洲日产一区二区

高純Cr30Mo2、008Cr30Mo2、447J1

 高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于鉻含量高且含～2％Mo，因而，在含氯化物的水溶液中耐孔蝕和應力腐蝕；在耐全面腐蝕性能方面除優于316L不銹(xiu)鋼 , 317L不銹鋼 ,2205不(bu)銹鋼 外，在NaOH和醋酸中，其耐蝕性與純鎳相當；在含NaClO₃等氧化劑的高溫NaOH中不僅優于高純Cr26Mo1不銹鋼而且優于純鎳，與此同時，此鋼還具有良好的韌性，加工成型性和可焊性。

一、化學成分

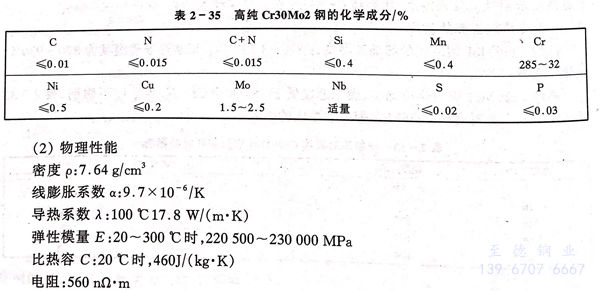

高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼的化學成分(fen)表(biao)2-35。

二、物(wu)理性能(neng)

密度p：7.64g／cm³

線膨脹系數α：9.7x10^-6／K

導熱系數入(ru)：100℃17.8 W／（m·K）

彈性模量E：20～300℃時，220500～230000 MPa

比熱(re)容(rong)C：20℃時，460J／（kg·K）

電阻(zu)：560nΩ·m

三、力(li)學(xue)性(xing)能

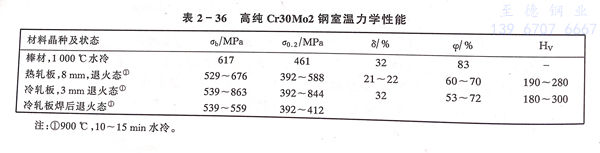

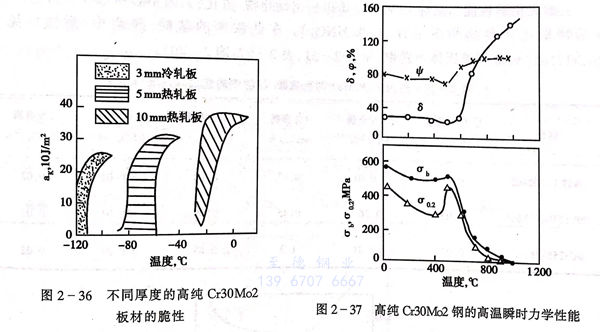

  高(gao)(gao)(gao)(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹(xiu)鋼，其室溫(wen)(wen)(wen)力學性(xing)(xing)能(neng)見表(biao)2-36，脆性(xing)(xing)轉變溫(wen)(wen)(wen)度(du)(du)(du)曲線見圖2-36。從表(biao)2-36可(ke)知，此(ci)鋼具(ju)有較高(gao)(gao)(gao)(gao)(gao)的(de)(de)塑(su)(su)性(xing)(xing)。從圖2-36可(ke)知，鋼的(de)(de)脆性(xing)(xing)轉變溫(wen)(wen)(wen)度(du)(du)(du)隨板(ban)厚(hou)度(du)(du)(du)增加往(wang)高(gao)(gao)(gao)(gao)(gao)側移動，因此(ci)要(yao)求韌性(xing)(xing)的(de)(de)焊接構件厚(hou)度(du)(du)(du)應(ying)≤6mm，如果設計(ji)6mm以上板(ban)厚(hou)，設計(ji)上應(ying)采用復合板(ban)。圖2-36示出不(bu)同厚(hou)度(du)(du)(du)的(de)(de)高(gao)(gao)(gao)(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹(xiu)鋼板(ban)材的(de)(de)脆性(xing)(xing)，3mm冷軋落(luo)板(ban)脆性(xing)(xing)轉變溫(wen)(wen)(wen)度(du)(du)(du)可(ke)低至-100℃以下。圖2-37系此(ci)鋼的(de)(de)高(gao)(gao)(gao)(gao)(gao)溫(wen)(wen)(wen)力學性(xing)(xing)能(neng)。當高(gao)(gao)(gao)(gao)(gao)于～500℃加熱(re)時(shi)，高(gao)(gao)(gao)(gao)(gao)純(chun)Cr30Mo2不(bu)銹(xiu)鋼的(de)(de)強度(du)(du)(du)下降，塑(su)(su)性(xing)(xing)（8％）明顯(xian)提高(gao)(gao)(gao)(gao)(gao)。當溫(wen)(wen)(wen)度(du)(du)(du)達到≥800℃時(shi)，強度(du)(du)(du)很(hen)低塑(su)(su)性(xing)(xing)很(hen)高(gao)(gao)(gao)(gao)(gao)，進而(er)出現超塑(su)(su)性(xing)(xing)現象。

四、耐(nai)蝕性(xing)

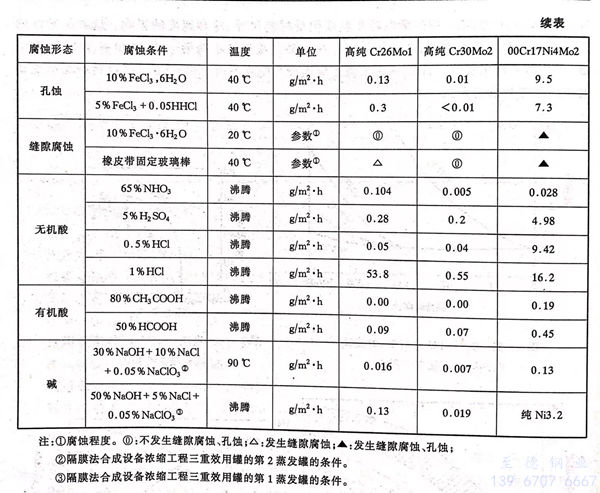

表2-31示出高(gao)純(chun)Cr30Mo2、008Cr30Mo2、，C26Mo1 及00Cr17Ni14Mo2在各種腐(fu)(fu)蝕條件下腐(fu)(fu)蝕試驗結果。

  a. 耐應(ying)力(li)腐(fu)蝕性

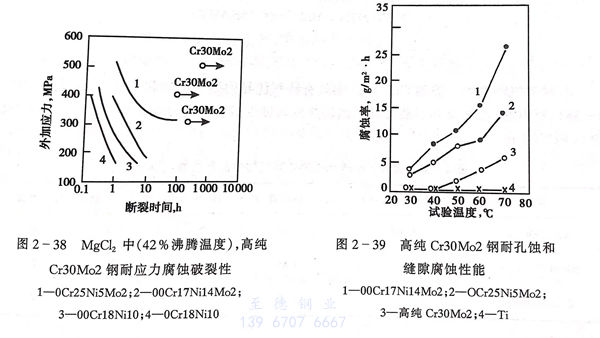

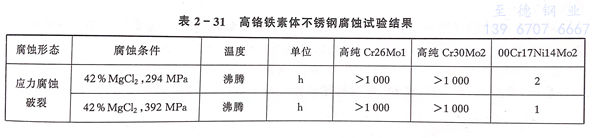

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在氯化物溶液中具有極好的耐應力腐蝕性，如表2-31、圖2-38所示，在42％沸騰MgCl₂中，即使承受高應力也不產生破裂。

  b. 耐孔蝕、縫隙腐(fu)蝕性

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于高Cr加2％Mo，低碳、氮，顯示出優異的耐孔蝕、縫隙腐蝕性能，例如表2-31、圖2-40所示，在10％FeCl₃·6H₂O，5％FeCl₃＋0.05mol HCl水溶液中，耐孔蝕、縫隙腐蝕性優于含2％Mo的Cr-Ni奧氏體和雙相不銹(xiu)鋼。

  c. 耐(nai)無機酸性能

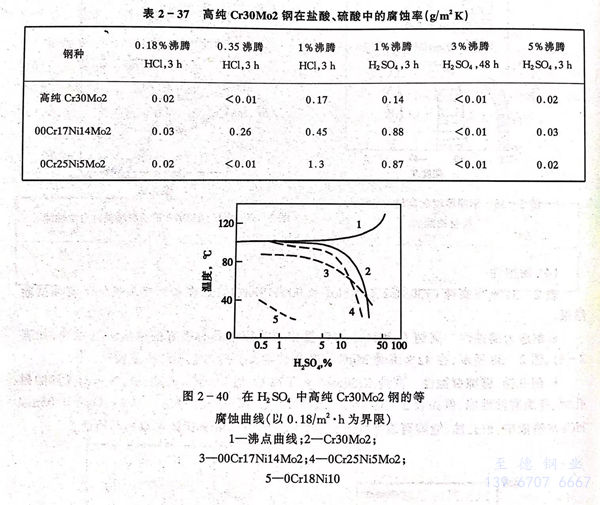

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼難以析出碳化物、氮化物，因不容易形成貧鉻層，所以有著特別優異耐晶間腐蝕性（65％HNO₃）。在低濃度的鹽酸、硫酸中，耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼（見表2-31，表2-37，圖2-40）。

d. 耐有機酸腐蝕

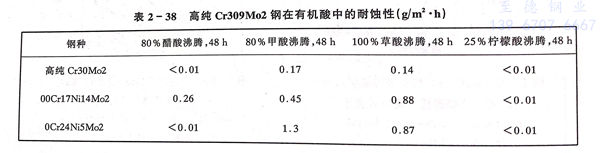

  高純(chun)（Cr30Mo2）447J1不銹鋼具有特別優異(yi)的耐有機酸腐(fu)蝕性能（見表(biao)2-31、表(biao)2-38），對(dui)甲(jia)酸、乙酸及其混酸均顯(xian)示出優異(yi)的耐蝕性，高純(chun)Cr30Mo2 優于00Cr17Ni14Mo2和0Cr25Ni5Mo。

e. 耐堿

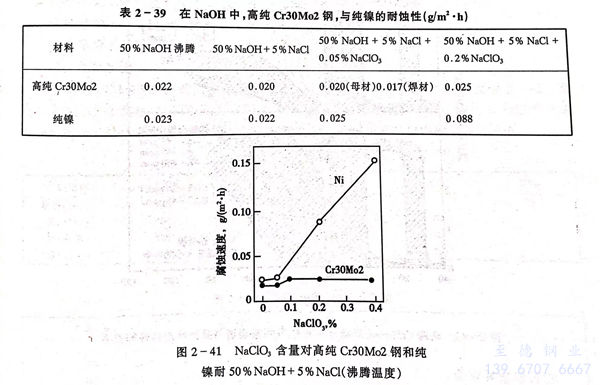

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在隔膜法合成NaOH制造的濃縮工序中有著優異的耐蝕性（見表2-31），在含NaCl，NaClO₃的NaOH中耐蝕性優于純Ni（見表2-39，圖2-41）。需要指出，在280℃，濃度為60％的NaOH中，只有當NaClO₃濃度超過100ppm時，Cr30Mo2鋼的腐蝕率才能從30～36mm／a降低到1～1.5mm／a。

五、冷(leng)熱加工(gong)和(he)熱處理

  高(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼與(yu)高(gao)純(chun)Cr26Mo1鋼相似有極佳的熱(re)加工(gong)性能，適宜的熱(re)加工(gong)溫度為870～1150℃。

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼熱(re)處(chu)理為980～1020℃加(jia)熱(re)后(hou)急(ji)冷。

  高(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼冷(leng)加工硬化傾向小，深沖性(xing)好，延性(xing)小，易(yi)于冷(leng)加工，適于制造冷(leng)沖壓部件。

六(liu)、焊接性能

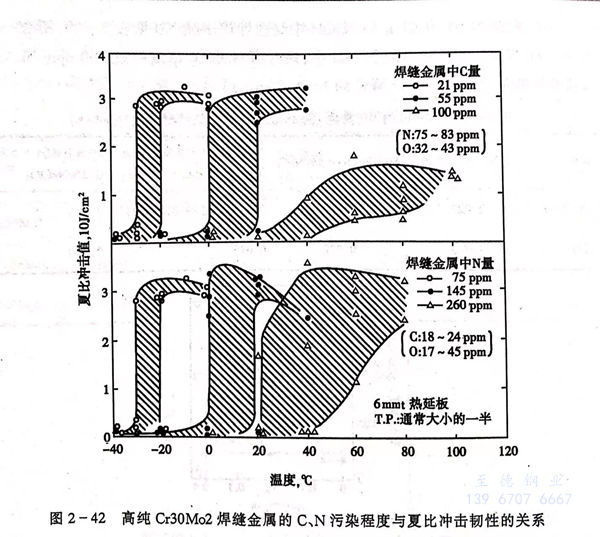

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼可采用鎢極氬弧焊和金屬極氬弧焊接。當需要填充金屬，可采用同樣的材料。焊接時要極力防止C、N₂、O₂等不純物的污染，圖2-42指出焊接部分，C、N₂污染程度與夏比沖擊特性的關系，隨著C、N₂的增加韌性顯著惡化。

七、典型(xing)用途(tu)

  ①. 醋酸、乳酸等有機酸及(ji)其(qi)衍生物(wu)的制造(zao)設備(bei)。

  ②. 苛性鈉生產濃縮工(gong)序(xu)的設備。

  ③. 含氯離子容(rong)易引(yin)起00Cr17Ni14Mo2等奧(ao)氏體不銹(xiu)鋼應力腐蝕(shi)、孔蝕(shi)、縫隙腐蝕(shi)環境(jing)。

  ④. 排(pai)煙脫硫等防止公害的(de)設(she)備。

  ⑤. 火力發電廠冷凝器，例如日本東京灣火力發電廠海水冷卻用高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼無縫管(guan)已使用12.5年。

  ⑥. 石(shi)油精煉設備

  ⑦. 要求(qiu)耐蝕性和磁(ci)性部件(jian)，如(ru)電(dian)磁(ci)閥芯材料、鐘、表等。
