019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超(chao)級(ji)鐵素體不銹鋼，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫隙(xi)腐(fu)蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

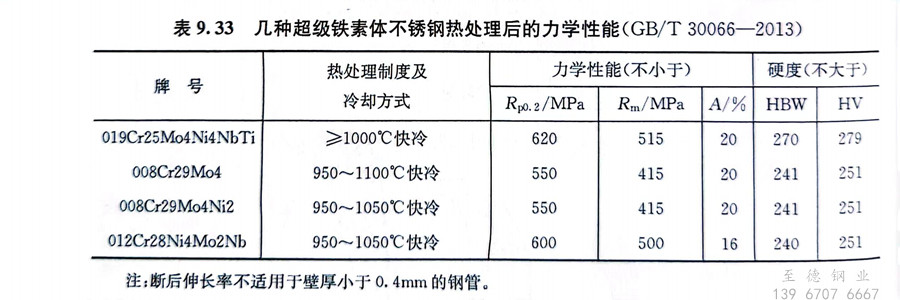

 019Cr25Mo4Ni4NbTi 鋼的(de)(de)(de)(de)冷(leng)、熱加工性(xing)能(neng)良好。由于(yu)該(gai)(gai)鋼的(de)(de)(de)(de)屈服強(qiang)度高，為(wei)奧氏(shi)體(ti)不(bu)(bu)銹鋼的(de)(de)(de)(de)2～3倍，故在冷(leng)成形的(de)(de)(de)(de)最初階段需要較大(da)的(de)(de)(de)(de)能(neng)量，而(er)隨(sui)后又由于(yu)該(gai)(gai)鋼的(de)(de)(de)(de)冷(leng)作硬化傾向低(di)，一般不(bu)(bu)需要進行中(zhong)間退火。該(gai)(gai)鋼不(bu)(bu)適宜(yi)拉(la)伸(shen)成形。表9.33為(wei)幾種超級鐵(tie)素體(ti)不(bu)(bu)銹鋼的(de)(de)(de)(de)熱處理(li)制度及(ji)其(qi)力學性(xing)能(neng)。

 019Cr25Mo4Ni4NbTi 鋼有良好的可焊性，焊前不需(xu)預(yu)熱(re)，焊后不需(xu)熱(re)處(chu)理，焊接(jie)接(jie)頭無晶間腐(fu)蝕傾向。
