對于含鈦、鈮的穩定性奧氏體不銹鋼，應采用穩定化處理，以提高鋼在450～900℃范圍內，并在強烈腐蝕介質中工作的耐蝕性。穩定化處理是在固溶處理后進行的，是將鋼加熱到850～900℃，保溫2～4h，然后在水中或空氣中冷卻。

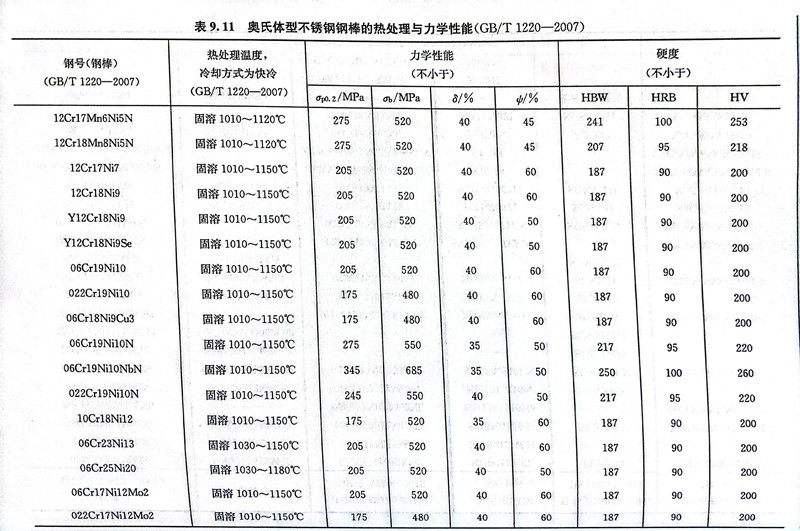

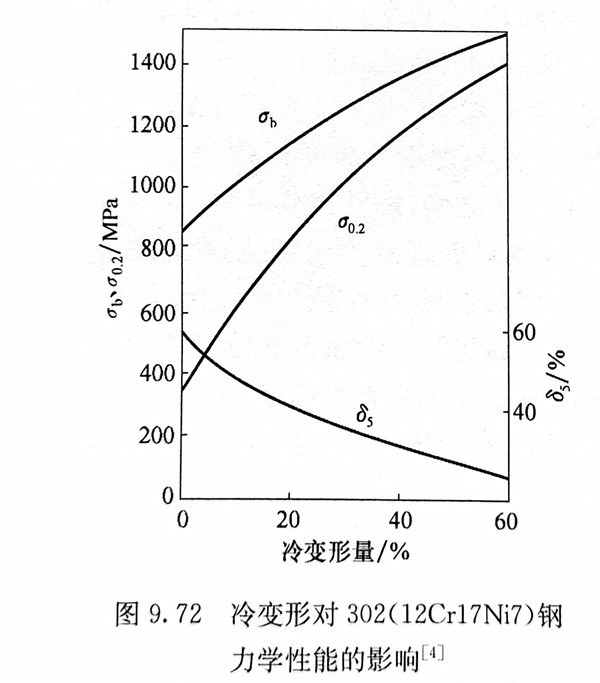

 奧氏體不銹鋼經固溶處理后的硬度最低，是最大程度的軟化處理。經固溶處理后的各種牌號的奧氏體不銹鋼的力學性能見表9.11。由表9.11可見，奧氏體不銹鋼的屈服強度較低，抗拉強度也不高，但具有高的塑性，抗拉強度與屈服強度的比值高，因此通過冷變形方式可以有效地提高其強度。圖9.72為冷變形對302不銹鋼(gang)（12Cr17Ni7）鋼力學性能的影響，經過冷加工硬化，強度明顯提高，塑性相應降低，應用時要合理選擇材料供貨態的冷加工變形量。12Cr17Ni7 鋼是一種亞穩定奧氏體鋼，冷變形后強度的增加較為顯著。

 GB/T 3280-2015《不銹(xiu)鋼(gang)(gang)冷(leng)(leng)軋鋼(gang)(gang)板和鋼(gang)(gang)帶(dai)》中將不銹(xiu)鋼(gang)(gang)的加工硬(ying)化狀(zhuang)態分為五類：1/4冷(leng)(leng)作(zuo)硬(ying)化狀(zhuang)態（H1/4）、1/2冷(leng)(leng)作(zuo)硬(ying)化狀(zhuang)態（H1/2）、3/4冷(leng)(leng)作(zuo)硬(ying)化狀(zhuang)態（H3/4）、冷(leng)(leng)作(zuo)硬(ying)化狀(zhuang)態（H）和特別冷(leng)(leng)作(zuo)硬(ying)化狀(zhuang)態（H2）。

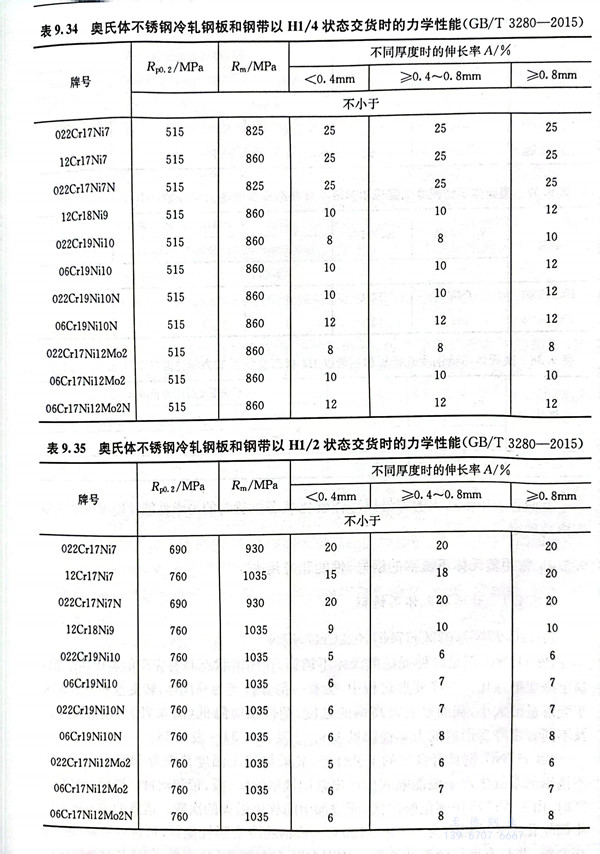

表(biao)9.34～表(biao)9.38分別為GB／T3280-2015規定(ding)的(de)一些奧氏體鋼(gang)冷(leng)軋(ya)鋼(gang)板和鋼(gang)帶(dai)以H1/4、H1/2、H3/4、H和H2加工硬化狀態(tai)交貨(huo)時(shi)應(ying)符合的(de)力學性(xing)能。

上(shang)面各(ge)表中未(wei)列入的(de)牌號以冷作硬化(hua)狀(zhuang)態供貨(huo)時的(de)力學性能及(ji)硬度由供需雙方協商確定。

 至德鋼業，我們根(gen)據您的(de)實(shi)際需求，給出(chu)參考建(jian)議，為您提供高性(xing)價比的(de)不銹鋼管道及配(pei)件。
