06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不(bu)銹鋼均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐蝕和晶間腐(fu)蝕性能。

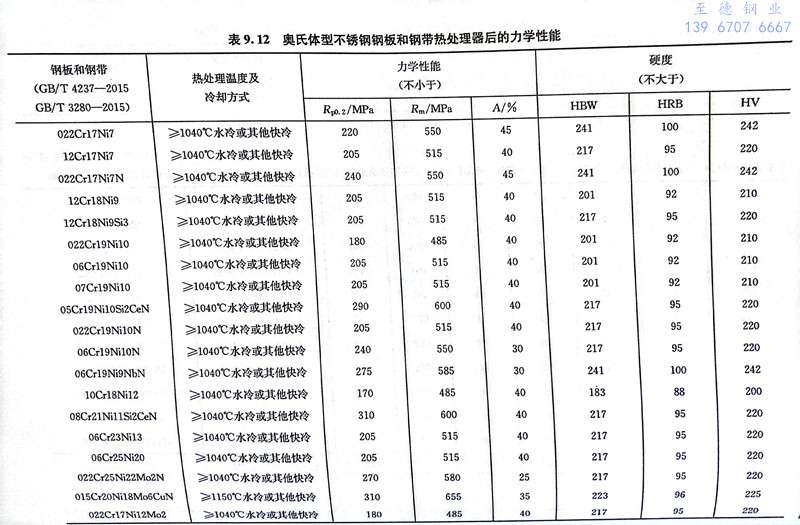

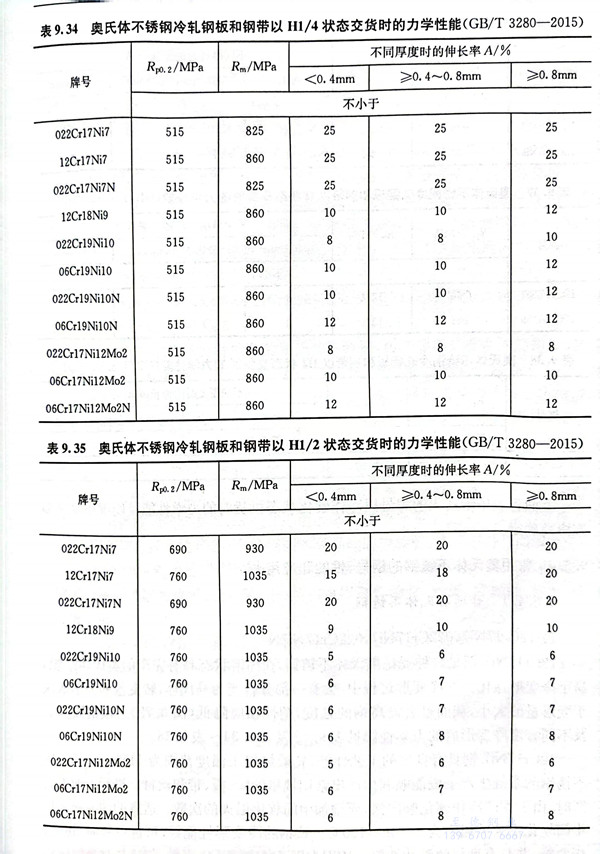

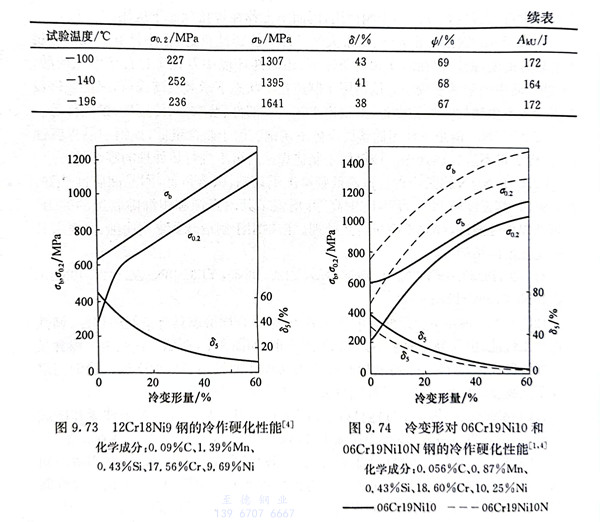

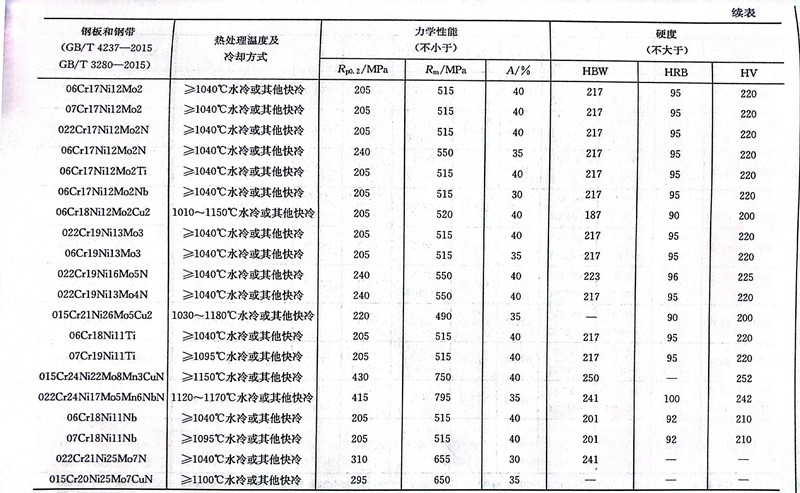

  06Cr19Ni10N 不銹(xiu)(xiu)鋼(gang)和022Cr19Ni10N 不銹(xiu)(xiu)鋼(gang)固溶(rong)態及冷(leng)變(bian)形H1/4和H1/2狀態的(de)力(li)學性(xing)(xing)(xing)能(neng)見表9.12、表9.34及表9.35。圖9.74所示為(wei)冷(leng)變(bian)形對(dui)06Cr19Ni10N鋼(gang)力(li)學性(xing)(xing)(xing)能(neng)的(de)影(ying)響(xiang)，并與不含氮的(de)06Cr19Ni10鋼(gang)進行(xing)的(de)對(dui)比。適宜(yi)的(de)固溶(rong)處(chu)理溫度為(wei)1010～1120℃，水(shui)冷(leng)，細、薄件可以空冷(leng)，焊接(jie)性(xing)(xing)(xing)能(neng)與相(xiang)應的(de)不含氮鋼(gang)一樣良好。022Cr19Ni10N鋼(gang)焊后(hou)無(wu)需熱處(chu)理。06Cr19Ni10N鋼(gang)由于碳含量較高，在經過焊接(jie)或在450～900℃加熱后(hou)，會出現鉻碳化物(wu)沿(yan)晶(jing)界的(de)沉淀，其耐(nai)蝕(shi)性(xing)(xing)(xing)特別是耐(nai)晶(jing)間腐蝕(shi)性(xing)(xing)(xing)能(neng)將明顯下降。因此，對(dui)于經受敏化的(de)材料應再(zai)經固溶(rong)處(chu)理以恢復其耐(nai)蝕(shi)性(xing)(xing)(xing)。對(dui)于焊接(jie)設備和構件，推(tui)薦采用超低碳的(de)022Cr19Ni10N鋼(gang)。

  06Cr19Ni10N 不銹(xiu)鋼(gang)和022Cr19Ni10N 不銹(xiu)鋼(gang)的熱加工(gong)(gong)性(xing)良好，與不含氮鋼(gang)相比(bi)，變形(xing)(xing)抗力稍大；各(ge)種冷(leng)成(cheng)形(xing)(xing)加工(gong)(gong)容易(yi)進行，與不含氮鋼(gang)基本相同(tong)(tong)，只(zhi)是變形(xing)(xing)抗力稍大。以冷(leng)加工(gong)(gong)態供(gong)應(ying)產品的消除應(ying)力退火工(gong)(gong)藝為250～450℃加熱，保溫2～4h。這類含氮鋼(gang)可應(ying)用于各(ge)相應(ying)不含氮鋼(gang)的應(ying)用場(chang)合，同(tong)(tong)時可承受(shou)更重的負荷(he)，因(yin)此可減(jian)少(shao)材料消耗。

 至(zhi)德鋼業，我(wo)們根(gen)據您的實際需(xu)求，給(gei)出參考建議，為您提供高性價比的不銹鋼管(guan)道及(ji)配件(jian)。
