在线亚洲日产一区二区

NS 335 (Hastelloy C4)

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金在20世紀70年代問世，它是在Hastelloy C-276 基礎上進一(yi)步降(jiang)碳、降(jiang)鐵、去(qu)鎢并加(jia)入了穩定化元素鈦，從(cong)而(er)(er)更加(jia)提(ti)(ti)高了合(he)(he)金(jin)的耐晶間(jian)腐蝕性，使此(ci)合(he)(he)金(jin)的組織熱(re)穩定性較前述(shu) Hastelloy C-276更佳，從(cong)而(er)(er)為(wei)此(ci)合(he)(he)金(jin)制造需要的焊接和熱(re)成型(xing)設備提(ti)(ti)供(gong)了條件。

一、化學(xue)成分和組織特點

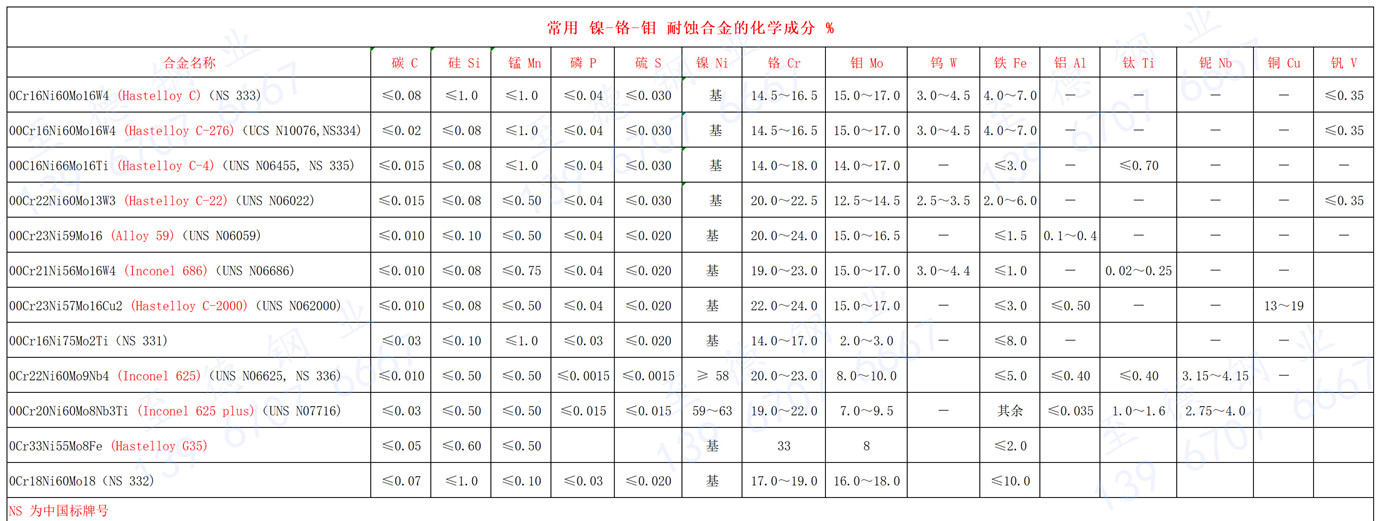

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金的(de)化(hua)學成分見表(biao)3-5-1,此合金的(de)典型控制(zhi)成分見表(biao)3-5-35。它的(de)組織結構與0Cr16Ni60Mo16W4和00Cr16Ni60Mo16W4基(ji)本相(xiang)同(tong)，僅是鉻(ge)碳(tan)化(hua)物和金屬(shu)間(jian)相(xiang)，例如(ru)μ相(xiang)（Ni,Fe,Co)3(W,Mo,Cr)的(de)數量更(geng)少。

二、耐(nai)腐蝕性能

 1. 全面腐蝕

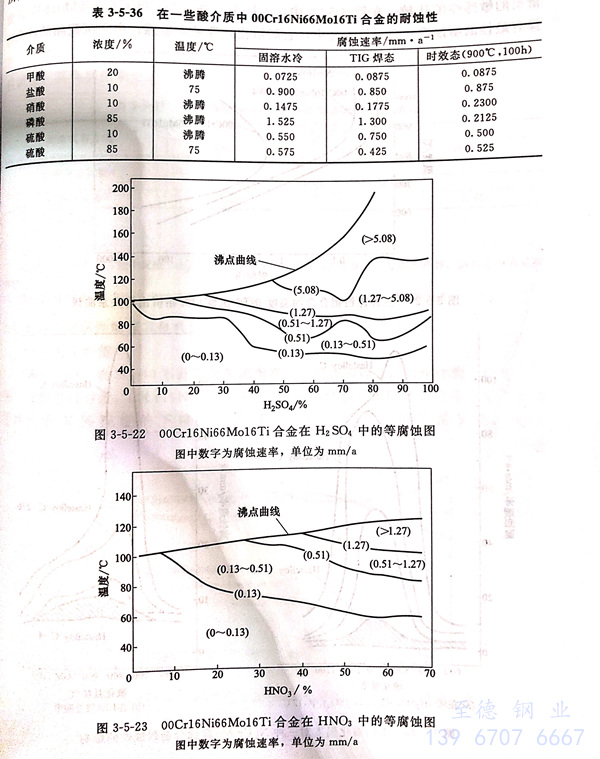

 0Cr16Ni60Mo16W4 和 00Cr16Ni60Mo16W4 兩(liang)種合金的耐蝕性(xing)(xing)(xing)數(shu)據(ju)均可供00Cr16Ni66Mo16Ti參考使用。由于此合金碳、鐵含量低，碳化(hua)物、金屬間相析(xi)出數(shu)量少，因而在一些介質中(zhong)耐全面(mian)腐蝕性(xing)(xing)(xing)能(neng)優于0Cr16Ni60Mo16W4 和00Cr16Ni60Mo16W4 合金，特別是(shi)焊后性(xing)(xing)(xing)能(neng)表現更加(jia)明(ming)顯(xian)。但是(shi)，由于00Cr16Ni66Mo16Ti合金中(zhong)不含鎢，因此在固溶態耐鹽酸(suan)等(deng)還原性(xing)(xing)(xing)酸(suan)的性(xing)(xing)(xing)能(neng)可能(neng)有(you)所降低。表3-5-36及圖3-5-22和圖3-5-23系一些腐蝕試驗結果(guo)。

 2. 晶間腐蝕

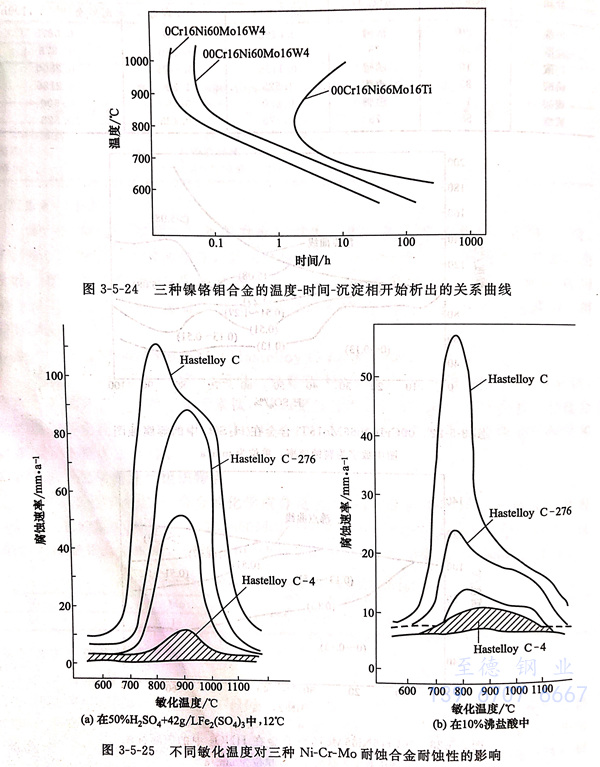

  圖(tu)(tu)3-5-24和(he)圖(tu)(tu)3-5-25系經(jing)不同敏(min)化溫度、時間(jian)熱處理(li)后，0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 和(he)00Cr16Ni66Mo16Ti 三種 Ni-Cr-Mo合金耐蝕(shi)性和(he)沉(chen)淀(dian)相(xiang)析(xi)出(chu)的敏(min)感性的比較。在(zai)圖(tu)(tu)3-5-25中(zhong)(zhong)，不同溫度敏(min)化后00Cr16Ni66Mo16Ti 合金具有最(zui)佳的耐蝕(shi)性，在(zai)三種合金中(zhong)(zhong)，它對敏(min)化處理(li)最(zui)不敏(min)感；由(you)于沉(chen)淀(dian)相(xiang)的析(xi)出(chu)行為直接與其晶間(jian)腐蝕(shi)敏(min)感性有關，因此，圖(tu)(tu)3-5-24表明，三種合金中(zhong)(zhong)00Cr16Ni66Mo16Ti合金晶間(jian)腐蝕(shi)傾向也是最(zui)低的。

 3. 加速腐蝕試驗

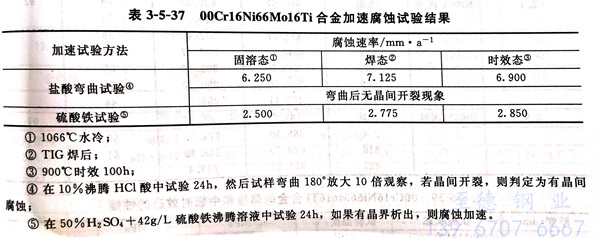

  為了對 00Cr16Ni66Mo16Ti合金進行(xing)質(zhi)量控制，通常采用比實際(ji)介質(zhi)更為苛刻(ke)的(de)腐(fu)蝕試驗(yan)條件(jian)來進行(xing)加速試驗(yan)。目(mu)的(de)是確(que)定(ding)該材料是否適應工廠的(de)實際(ji)使(shi)用條件(jian)。加速腐(fu)蝕試驗(yan)方法與00Cr16Ni60Mo16W4相同，系進行(xing)鹽(yan)酸彎曲(qu)試驗(yan)和硫酸鐵試驗(yan)，其典型結(jie)果(guo)見表(biao)3-5-37。

四(si)、力學性能

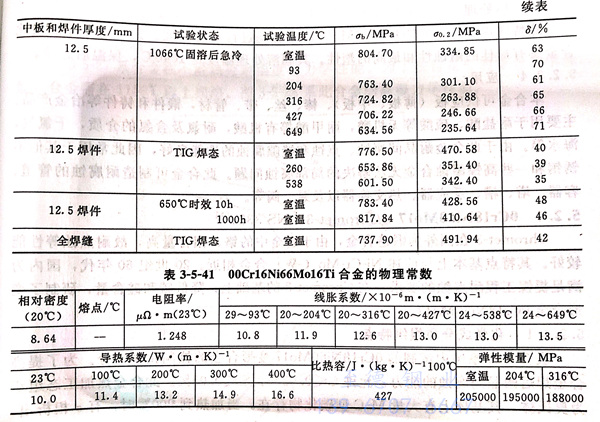

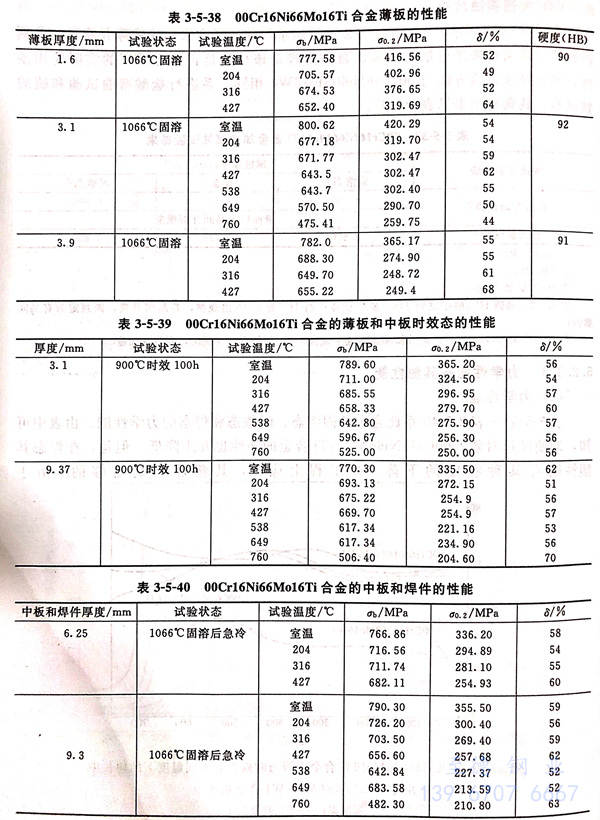

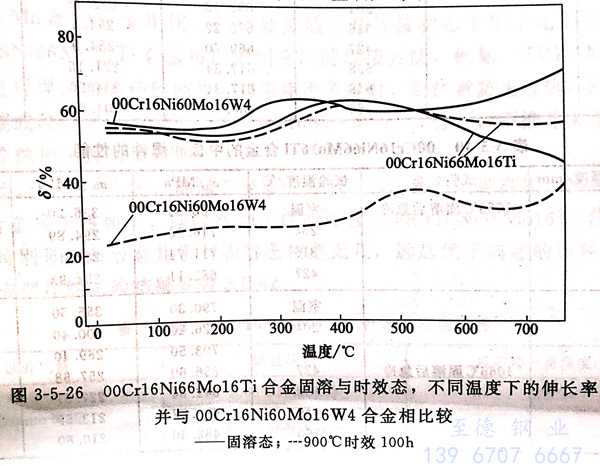

  表(biao)3-5-38~表(biao)3-5-40系此合(he)金(jin)(jin)的(de)固溶(rong)態、時(shi)效(xiao)(xiao)態和焊態的(de)力學性能。由(you)表(biao)中可知，即使經過(guo)時(shi)效(xiao)(xiao)，00Cr16Ni66Mo16Ti合(he)金(jin)(jin)的(de)塑性也(ye)并未降(jiang)低(di)。但是，在(zai)焊態其塑性則(ze)有(you)某(mou)種(zhong)程度的(de)下(xia)降(jiang)。在(zai)工程上應用，其塑性仍是足(zu)夠的(de)。由(you)于 00Cr16Ni66Mo16Ti 合(he)金(jin)(jin)時(shi)效(xiao)(xiao)后(hou)沉(chen)淀(dian)相比(bi) 00Cr16Ni60Mo16W4 合(he)金(jin)(jin)少，因此其固溶(rong)和時(shi)效(xiao)(xiao)的(de)塑性并無明顯(xian)差別，見(jian)圖(tu) 3-5-26。

五、物(wu)理性能

  00Cr16Ni66Mo16Ti 合(he)金(jin)的(de)物理常數列入(ru)表3-5-41。

六、焊接性能

 由(you)于(yu)00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)合(he)金可焊(han)(han)(han)性能好(hao)，焊(han)(han)(han)后具(ju)有(you)高耐蝕(shi)性，因(yin)此(ci)，與前述兩種Ni-Cr-Mo耐蝕(shi)合(he)金相比(bi)，此(ci)合(he)金更適于(yu)在焊(han)(han)(han)接狀態下用(yong)于(yu)化學工業等(deng)工業中。00Cr16Ni66Mo16Ti合(he)金可以(yi)采用(yong)常(chang)用(yong)的焊(han)(han)(han)接方法，例如，TIG、MIG、手(shou)工電弧焊(han)(han)(han)等(deng)進行(xing)焊(han)(han)(han)接而無任何困難(nan)。當采用(yong)埋(mai)弧焊(han)(han)(han)時，要(yao)注意防止過(guo)熱，同時溶劑中不允許含碳(tan)或硅。對于(yu)耐蝕(shi)用(yong)途的00Cr16Ni66Mo16Ti合(he)金，不推薦采用(yong)乙炔焊(han)(han)(han)。

七、冷(leng)熱加工及(ji)成型(xing)性能

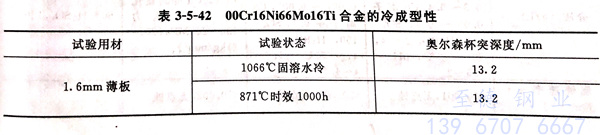

 由于此合(he)金中不(bu)含鎢，高(gao)(gao)溫下(xia)變形抗力(li)小，因而較前兩種高(gao)(gao)鉬、高(gao)(gao)鎢的(de)Ni-Cr-Mo耐蝕(shi)合(he)金易于熱(re)加工，同時(shi)(shi)冷加工性(xing)能亦佳。00Cr16Ni66Mo16Ti合(he)金的(de)冷成(cheng)型性(xing)能，特別(bie)是在時(shi)(shi)效態幾乎與(yu)固溶態相差無(wu)幾，遠遠優于前述的(de)兩種Ni-Cr-Mo合(he)金。冷成(cheng)型性(xing)的(de)試驗(yan)結果(guo)見表3-5-42。

八、熱處(chu)理

  除特(te)殊規定外，00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合金均進行固溶處(chu)理(li)。只有這樣才能使此合金具有最佳(jia)的(de)耐(nai)蝕性和最高的(de)塑(su)性。其固溶處(chu)理(li)溫度(du)是(shi)1040℃,保溫后急冷。

九(jiu)、應用

  本合金(jin)可供應板(ban)（薄板(ban)、中板(ban)）、棒、絲、帶(dai)、管材，鍛件(jian)和鑄件(jian)等(deng)冶金(jin)產品(pin)。主要用(yong)于(yu)耐鹽酸、硫酸等(deng)無機酸，耐甲酸等(deng)有(you)機酸，耐氯及含氯的(de)介質，干(gan)氯氣，海水等(deng)。由于(yu)此(ci)合金(jin)耐晶間(jian)腐(fu)(fu)蝕、點蝕和縫(feng)隙腐(fu)(fu)蝕的(de)性(xing)能(neng)良好，因此(ci)常用(yong)于(yu)其他不銹鋼和一些高鎳耐蝕合金(jin)無法(fa)解決(jue)的(de)局(ju)部(bu)腐(fu)(fu)蝕問題。此(ci)合金(jin)可制造耐腐(fu)(fu)蝕的(de)管道、容器、塔、槽、反應器、熱交換器以及泵(beng)、閥等(deng)。
