一、電(dian)子束焊特點
電(dian)子(zi)束焊接與常用焊接方法相比，有下列特點：
1. 焊接(jie)速度快(kuai) 由于能量特別集中，熔化和凝固過(guo)程均大(da)大(da)加快(kuai)，因而焊接(jie)速度快(kuai)。大(da)功率電子束焊機的(de)焊接(jie)速度可達400mm/min，為氬弧焊的(de)40倍。
2. 功率密度高、穿透能力強焊縫深度大，可達50：1，即一次焊透（指不開坡口）深度50mm時，焊縫寬度只有1mm，顯然這要求定位精確。電子束焊一次焊透最厚鋼板達300mm，而最薄可焊0.03mm。對于大厚度不(bu)銹鋼板能實現單面焊雙面成形，可以節省大量填充焊接材料，又能節省能源和提高生產效率。
3. 能(neng)量集(ji)中(zhong)由(you)于能(neng)量集(ji)中(zhong)，熱(re)輸入(ru)小，因此熱(re)影響區窄，焊(han)接變形相對減少。
4. 污(wu)染(ran)少由于真空對焊縫(feng)有(you)保護作用，不(bu)僅(jin)可以防止(zhi)熔化金屬(shu)(shu)受到(dao)氧、氮等有(you)害氣體(ti)的(de)污(wu)染(ran)，而且(qie)有(you)利于焊縫(feng)金屬(shu)(shu)的(de)除氣和凈化，特別適(shi)宜活潑金屬(shu)(shu)焊接。電子束焊接不(bu)需(xu)要焊接材料(liao)，焊接過程不(bu)會帶人其他不(bu)純的(de)物質(zhi)。
5. 再現性好電(dian)子(zi)束參量因機(ji)械化操作(zuo)，自動化程度(du)很高，能很好地(di)再現，因而減(jian)輕了檢驗(yan)的工(gong)作(zuo)量，提高了產品質量的穩定性。
二、焊(han)接技術
用這種焊(han)接(jie)方法施焊(han)時，對焊(han)件的表面清(qing)潔度要求(qiu)很高(gao)，對焊(han)件裝(zhuang)配要求(qiu)也很高(gao)，一旦(dan)焊(han)接(jie)位置不準確(que)，往(wang)(wang)往(wang)(wang)會(hui)產生焊(han)偏、焊(han)穿(chuan)和(he)未焊(han)透，直接(jie)影響焊(han)接(jie)接(jie)頭質量。在真(zhen)空電子束焊(han)時，被焊(han)工件尺寸和(he)形狀往(wang)(wang)往(wang)(wang)受到工作(zuo)室(shi)的限制(zhi)(zhi)。焊(han)接(jie)時會(hui)產生X射線(xian)需嚴加(jia)防(fang)護(hu)，以確(que)保操作(zuo)人員健康和(he)安全。該設備制(zhi)(zhi)造(zao)復雜、難度大、成本高(gao)，屬于高(gao)科技產品。

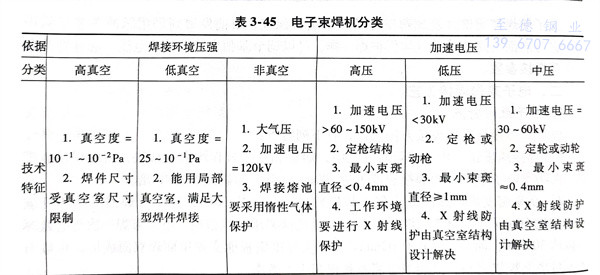

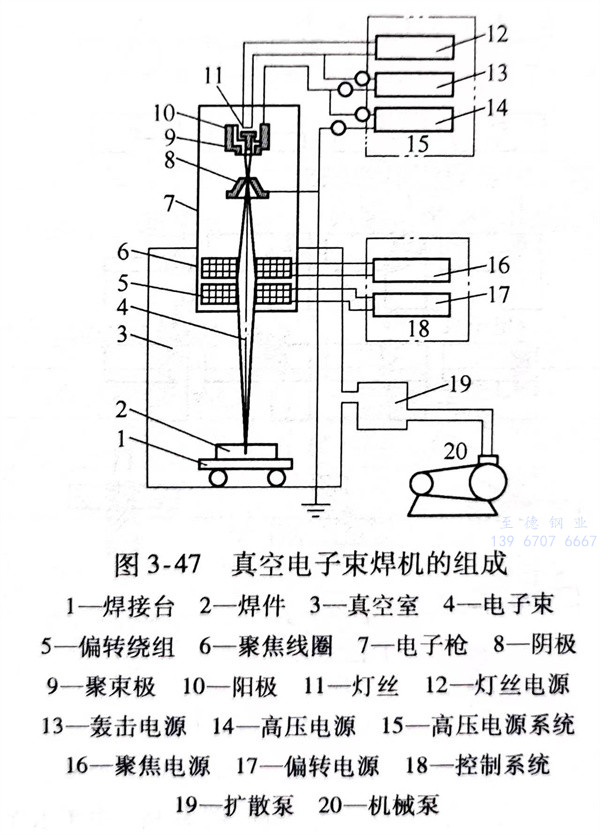

真空(kong)電子束(shu)焊機的(de)組(zu)成如(ru)圖3-47。電子束(shu)焊機的(de)分類見表3-45。不(bu)論焊接環境壓強高低，電子束(shu)均是在高真空(kong)度條件(jian)下獲得的(de)。

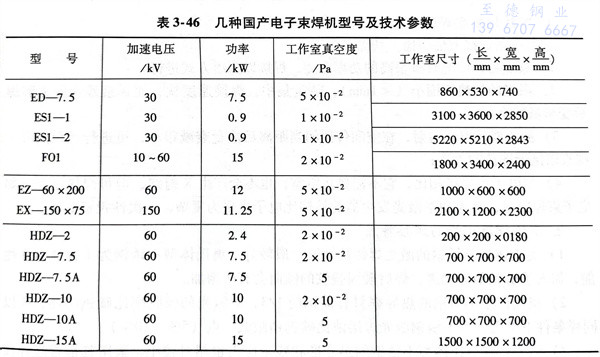

國產電(dian)子束焊(han)機型號及技(ji)術參數見(jian)表3-46。

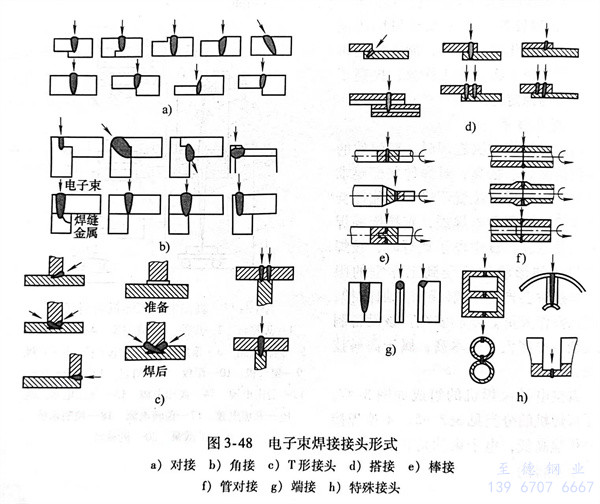

電子束焊(han)接(jie)(jie)接(jie)(jie)頭形式有對(dui)接(jie)(jie)、角接(jie)(jie)、T形接(jie)(jie)頭、搭接(jie)(jie)、棒(bang)接(jie)(jie)、管對(dui)接(jie)(jie)、端(duan)接(jie)(jie)和特殊接(jie)(jie)頭等形式，見圖3-48，其中對(dui)接(jie)(jie)接(jie)(jie)頭形式應用最廣。
影響電(dian)(dian)子(zi)束(shu)(shu)焊(han)(han)接質(zhi)量(liang)的工(gong)藝因素很多，有焊(han)(han)接接頭的設計、焊(han)(han)前清理、焊(han)(han)件的加(jia)工(gong)精度、焊(han)(han)件裝配的準確性以及工(gong)作電(dian)(dian)壓(ya)、電(dian)(dian)子(zi)束(shu)(shu)電(dian)(dian)流、電(dian)(dian)子(zi)束(shu)(shu)功率、焊(han)(han)接速度、電(dian)(dian)子(zi)束(shu)(shu)偏(pian)轉距離、焦點(dian)直徑等。若其中(zhong)有一個(ge)或兩個(ge)參數所選(xuan)并非最(zui)佳(jia)值，往(wang)往(wang)會(hui)使焊(han)(han)接接頭質(zhi)量(liang)達不到滿意的結果。

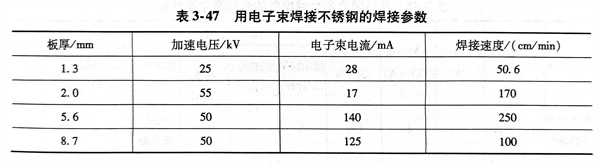

奧氏體型不銹鋼(gang)采用電子束焊接時，由于焊接速度快，熔池的冷卻速度也快，可以防止碳化物析出，從而提高焊接接頭耐腐蝕能力。現推薦一組不銹鋼電子束焊接參數，見表3-47，僅供參考。
