國內外不銹鋼波汶管的管坯均是有縫或無縫薄壁不銹鋼(gang)管(guan)，其中大部分是焊接而成的有縫薄壁管。有縫不銹鋼薄壁管加工過程是：鋼帶下料-卷圓-縱縫對接焊-整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm，材料為18-8型不銹(xiu)鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺陷；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要呈圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封或疲勞考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測、篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，不銹鋼無縫管坯或有縫管坯（指波紋管兩端的直線端）還要進行環縫對接焊。

1．縱縫的鎢極氬(ya)弧焊

  不(bu)銹鋼波紋管(guan)坯縱(zong)縫的焊接通(tong)常在專用鎢極氬弧焊機(ji)上進行，最長可焊2000mm，管(guan)內(nei)徑從6mm到200mm不(bu)等；也可以在專用生產線上連(lian)續焊接，不(bu)受焊縫長度限制。

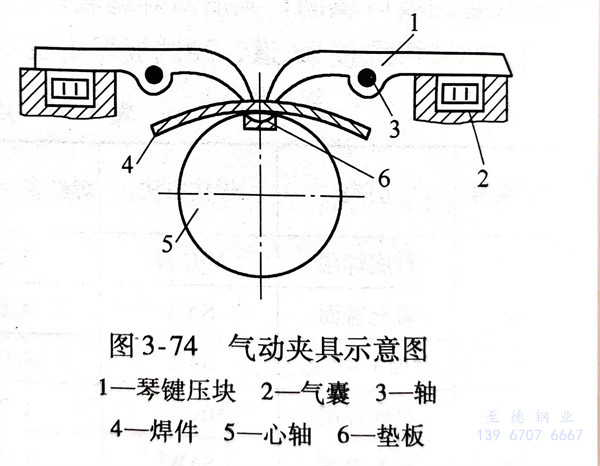

  專用鎢(wu)極(ji)氬弧焊焊接縱縫的設備，是由焊接電源、行走小車（帶動焊槍自動移動）、氣動夾具和電氣控制部分組成。其中，氣動夾具為該設備的關鍵部件，如圖3-74所示。待焊管坯裝在氣動夾具上，通過兩排琴鍵壓塊1緊壓在墊板6上。琴鍵式壓塊的壓力來自充灌壓縮空氣的氣囊2，以此保證壓在管坯上的壓力均勻，使得焊面保持平直。一般壓縮空氣的壓力為0.4～0.6MPa。琴鍵式壓塊機構由許多寬為25mm琴鍵式壓塊組成，其數量隨縱縫長度而定。為了保證焊接區域有一個良好的散熱條件，便于控制熔池的熱量，琴鍵式壓塊和墊板的材料應選用純銅。在焊接過程中，由于熱應力的作用，已成焊縫部分將會產生收縮，造成待焊前方發生搭邊現象。氣動夾具的另一個作用是產生壓緊力，可將焊件牢牢地壓緊在墊板上，對焊件產生拘束作用，防止或大大減少收縮變形。如果拘束應力過大，而氣動夾具尚有一定的柔性，可允許焊縫有微量收縮，以免拘束應力過大而產生裂紋。使用氣動夾具可使焊后工件形狀保持規則，焊后變形量也能得到控制。

  縱縫焊接時，要(yao)嚴格控制板(ban)材的下(xia)料(liao)(liao)尺寸(cun)，板(ban)材下(xia)料(liao)(liao)要(yao)保持平直，切(qie)口要(yao)與板(ban)邊保持垂直，不(bu)能偏(pian)斜(xie)；切(qie)口處不(bu)充許(xu)有毛(mao)刺存在，待焊處要(yao)保持干凈，不(bu)允許(xu)有任(ren)何(he)油污和雜(za)物(wu)。

  管(guan)的卷圓裝配尺寸要嚴格控制(zhi)，對于(yu)厚0.4mm的薄(bo)板(ban)裝配時，局部(bu)間隙不得超過0.08mm，否則(ze)在(zai)施焊(han)過程中口會出(chu)現(xian)焊(han)穿或使焊(han)縫(feng)無法成形。

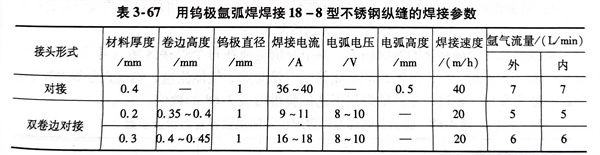

  縱(zong)縫的(de)焊接參數見(jian)表3-67，表中(zhong)待(dai)焊板材為18-8型不銹(xiu)鋼，不加填充焊絲進行施焊。

2. 環縫的鎢極氬弧焊(han)

  對接環縫的待(dai)焊(han)(han)(han)(han)處(chu)與縱縫對焊(han)(han)(han)(han)件要(yao)求(qiu)一(yi)樣嚴格，要(yao)求(qiu)待(dai)焊(han)(han)(han)(han)兩管端面直(zhi)徑要(yao)一(yi)致(zhi)，兩端待(dai)焊(han)(han)(han)(han)處(chu)不允(yun)許有毛刺或飛邊現象。兩端待(dai)焊(han)(han)(han)(han)處(chu)對口間隙，對于不加填充焊(han)(han)(han)(han)絲(si)的焊(han)(han)(han)(han)縫，與焊(han)(han)(han)(han)縱縫時相同；對于加填充焊(han)(han)(han)(han)絲(si)的焊(han)(han)(han)(han)縫，局部1與焊(han)(han)(han)(han)縱縫時相同；對于加填充焊(han)(han)(han)(han)絲(si)的焊(han)(han)(han)(han)縫，局部間隙應(ying)小于0.2mm。

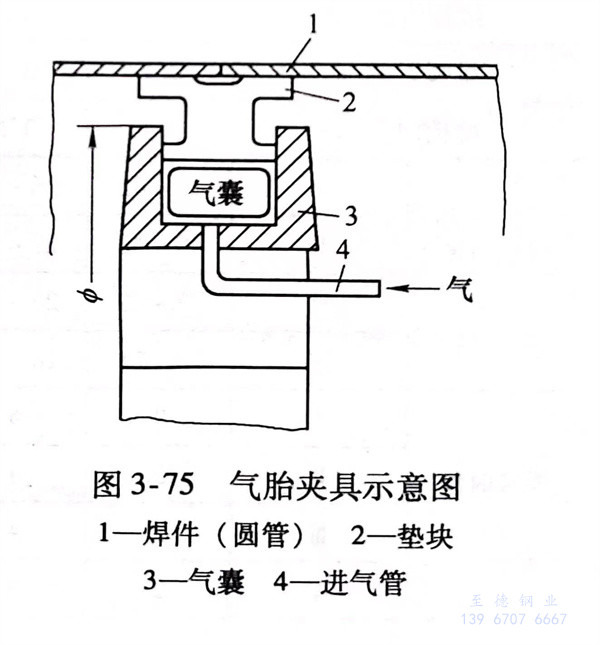

  薄壁管環縫對接焊，應要氣(qi)(qi)動夾具(ju)上進行，如圖3-75所示(shi)。氣(qi)(qi)囊內壓縮空氣(qi)(qi)的壓力為(wei)0.4～0.6MPa。
