我國JB/T 308標準《閥門型號編制方法》。這個標準適用于工業管道的閘(zha)閥截止閥節流(liu)閥球閥碟閥(fa)隔(ge)膜閥(fa)旋塞閥止回(hui)閥、安全閥、減(jian)壓閥疏水閥(fa),包括了各種基本的類型。國內個別閥門生產廠家不采用JB/T 308的閥門型號編制方法,而自己另外采用一種方法編制閥門型號;國外廠家閥門產品代碼和中國的不同,不過閥門型號編制方法大同小異。有些工程設計單位僅進行材料描述,不用閥門編號。


  我國NB/T 47037《電站閥門型號編制方法》規定了電站用閥門的型號編制方法,與JB/T308標準《閥門型號編制方法》基本一致。


  閥門(men)的型號(hao)是由(you)七(qi)個(ge)單元(yuan)組(zu)成(cheng),用(yong)(yong)來(lai)表明閥門(men)類別、驅(qu)動種類、連接和結構形式、密封(feng)面或(huo)襯(chen)里材料(liao)、公(gong)稱壓力及閥體材料(liao)。按照(zhao)《閥門(men)型號(hao)編制方(fang)法(fa)》規定,閥門(men)型號(hao)分七(qi)個(ge)單元(yuan),在五、六單元(yuan)之(zhi)間,用(yong)(yong)一橫杠連接:

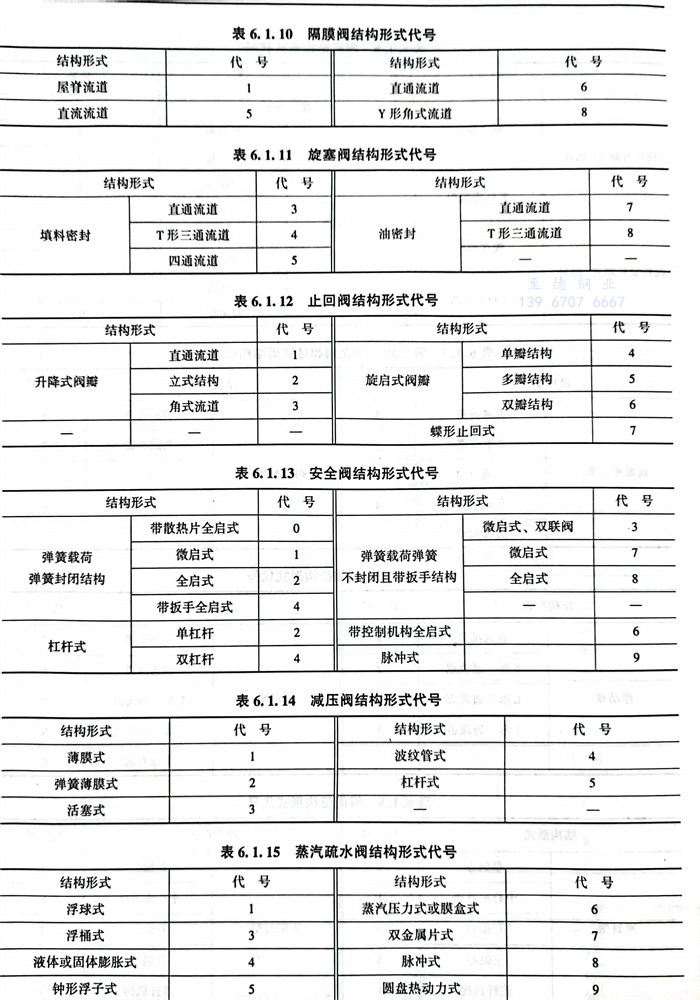

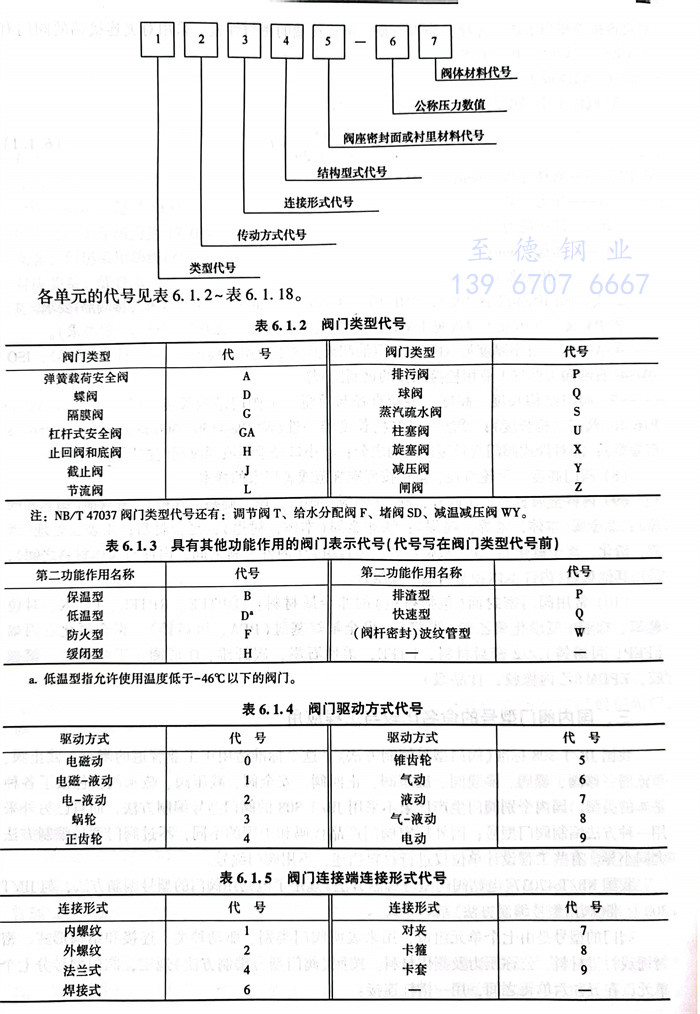

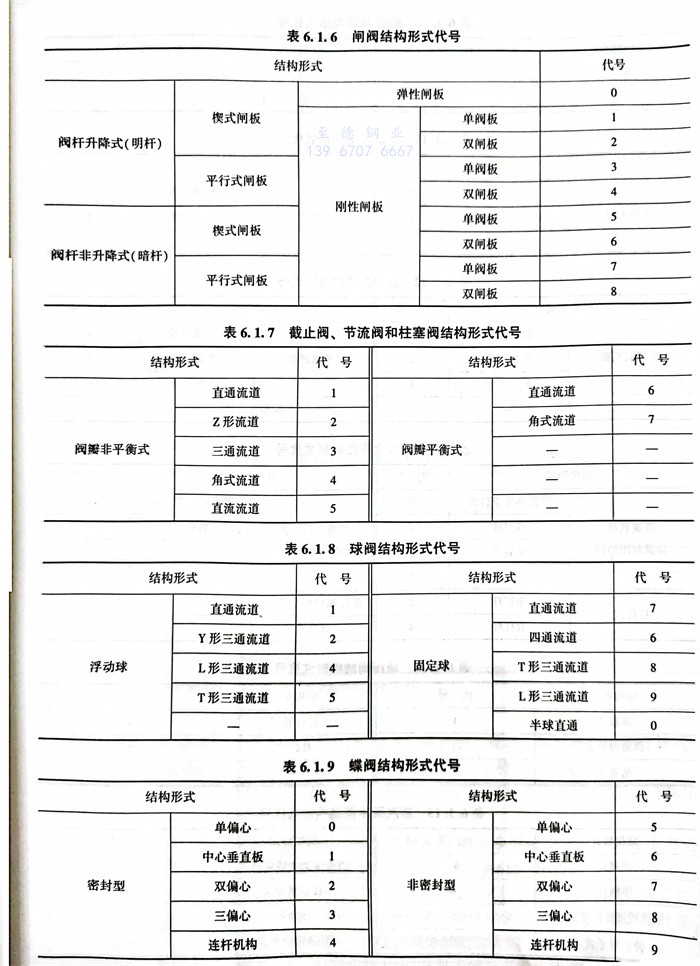

各(ge)單元的代號見表 6.1.2~表 6.1.8





(1)如果閥門的(de)銘(ming)牌上標示著:D741X-2.5,則(ze)表示:液動、法(fa)蘭(lan)連接、垂直板(ban)式、閥瓣密封面材料(liao)為(wei)橡膠、公稱壓力(li)PN0.25MPa、閥體(ti)材料(liao)為(wei)灰鑄鐵(tie)的(de)碟閥。


(2)“Q21F-40P”表示手動(dong)、外螺紋(wen)連接、浮動(dong)直通式、閥座密(mi)封面(mian)為氟(fu)塑料(liao)(liao)、公(gong)稱壓力PN4.0MPa、閥體(ti)材(cai)料(liao)(liao)為1Cr18Ni9Ti鋼的球(qiu)閥。


(3)“電(dian)動(dong)機(ji)傳動(dong)、焊接、直通(tong)式、閥(fa)座密(mi)封面材(cai)料為(wei)(wei)堆焊硬質合金、公稱壓力(li)為(wei)(wei)PN16MPa、閥(fa)體材(cai)料為(wei)(wei)12Cr1MoV鋼的(de)截止閥(fa)”,應(ying)表示為(wei)(wei):J961Y-160V。


(4)閘閥Z541H-16C的含義:根據JB/T 308的規定:Z代表閘閥,5代表傳動方式:傘齒輪,4代表連接方式:法蘭連接,1代表結構形式:剛性單閘板,H-代表密封面材質:Cr13序不銹鋼,16代表公稱壓力1.6MPa,C代表閥體材質為碳鋼


(5)現在的JB/T 308標準《閥門型號編制方法》還是不夠完備的,它未能包括新發展的結構型式和新材料,因此編制方法必將不斷補充和改進。但新的方法產生時,閥門的結構和材料又有了新的發展;它們之間的差距將永遠存在。對于上述方法未能包括的閥門,可以參照這個方法,自行編制型號。
