06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼是在12Cr18Ni9（1Cr18Ni9）302不銹鋼(gang)的基礎上發展演變的奧氏體不銹(xiu)鋼，性能類似于12Cr18Ni9（1Cr18Ni9）不銹鋼，但耐蝕性優于12Cr18Ni9（1Cr18Ni9）鋼。該鋼有較好的抗晶間腐蝕性能，優良的耐蝕性及冷加工沖壓性能。對氧化性酸（如硝酸）有很強的耐蝕性，對堿溶液及大部分有機酸和無機酸也有一定的耐蝕性。可用作薄壁的焊接件，是應用量最大，使用范圍最廣的不銹鋼。適宜于制造深沖成形部件和輸酸管道、容器、結構件等，也可以制造無磁、低溫設備和部件。

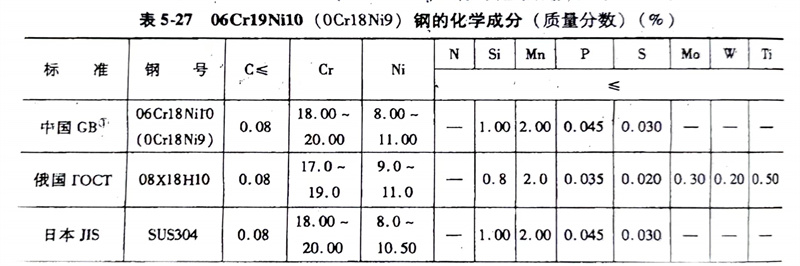

（1）化(hua)學成分:   06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼的化學成分見表5-27。

（2）熱加工:   06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼(gang)鍛造工藝規范見表5-28。

（3）預備(bei)熱處理:   預備熱處理(li)的過(guo)程(cheng)如下：

      a. 冷(leng)拉鋼坯料退火工藝：970℃，水冷(leng)。

      b. 冷(leng)(leng)拉材(cai)中(zhong)間退火工藝：850℃，水冷(leng)(leng)。

      c. 消除加(jia)工應力退火：300～350℃，保溫1～2h，空(kong)冷。

（4）固溶處理:   1080～1100℃，水或空冷。

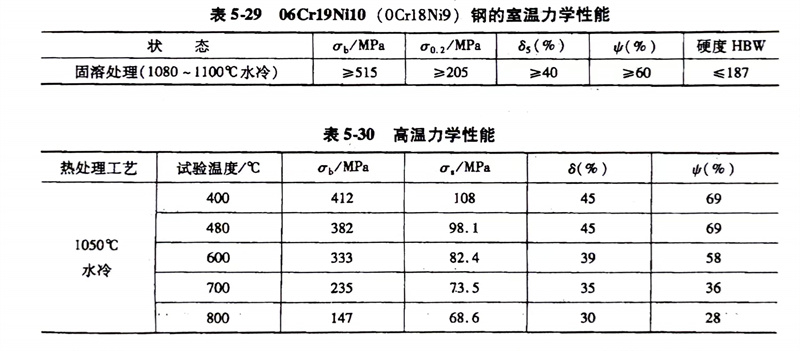

（5）力(li)學性能:    06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼的(de)力學性能(neng)見(jian)表(biao)5-29和表(biao)5-30。

（6）焊接(jie):   06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼焊接性良好，焊后不需進行熱處理，可采用的焊接方法視板厚而定，厚度在2mm以內的工件宜采用氬弧焊，中、厚板可采用焊條電弧焊和埋弧焊，焊后不會出現刀口狀腐蝕，焊縫金屬力學性能σ_b≥510MPa、δs≥35%。

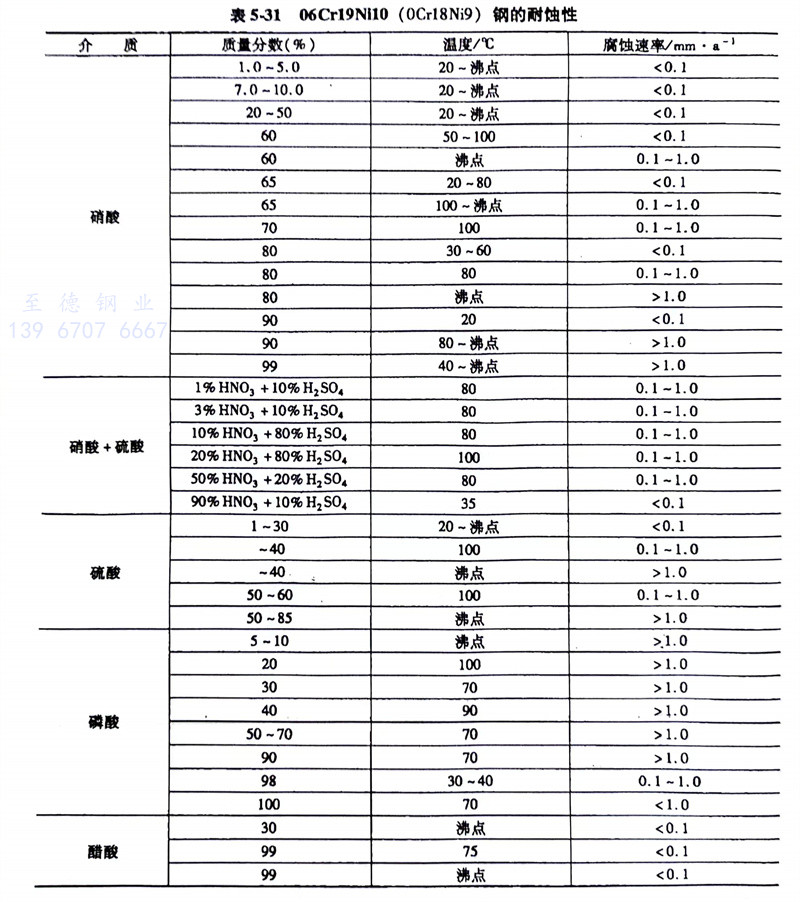

（7）耐蝕(shi)性:    06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不銹鋼的(de)耐蝕性見表5-31。
