不銹(xiu)鋼化學著色(se)配方 2 (見表8-9)的說明
本配方由湖南(nan)工程學院應用化(hua)學系 肖鑫、郭賢烙、鐘萍(ping)、易翔、魏成亮、于華等人提出。
1. 添加劑的影響(xiang)
①. 硫酸鋅
可加快著(zhu)色(se)速(su)率和(he)降低(di)著(zhu)色(se)溫度(du)，改善(shan)膜層質量，色(se)澤(ze)均勻，光(guang)亮平整，重(zhong)現(xian)性(xing)較好(hao)，以3~6g/L為(wei)宜(yi)，過低(di)，著(zhu)色(se)膜光(guang)澤(ze)和(he)重(zhong)現(xian)性(xing)不理想，過高，色(se)澤(ze)、光(guang)亮度(du)、重(zhong)現(xian)性(xing)較差(cha)。
②. XHGA是(shi)過渡元素的無(wu)機(ji)鹽，能改善著色(se)膜的色(se)澤和重(zhong)現(xian)性。
XHG-A的(de)含量以(yi)4~10g/L為宜(yi)，色(se)澤均勻，光亮度(du)好。含量6~8g/L時著色(se)15min膜層為金(jin)黃色(se)，且重現(xian)性(xing)好。含量過高或過低，鮮艷(yan)度(du)不理想。
③. XHGB是含(han)鉬(mu)化合物，能(neng)改(gai)善著色膜的光澤(ze)(ze)，XHGB含(han)量(liang)以2~6g/L為宜，色澤(ze)(ze)均勻鮮艷，光亮度好。
2. 鉻酐和(he)硫酸含(han)量的影(ying)響

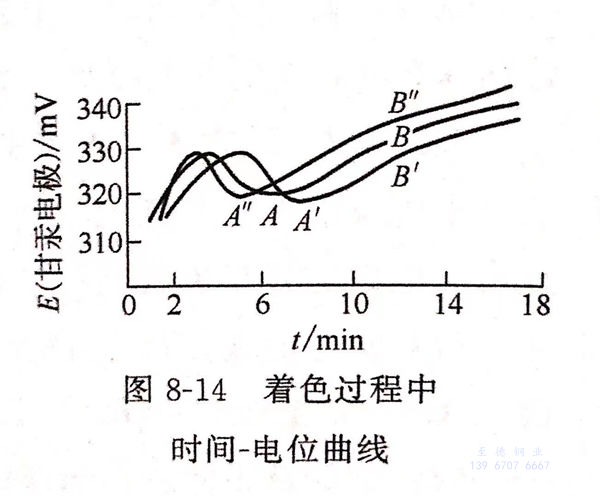

鉻(ge)(ge)酐含(han)(han)量在(zai)240~280g/L, 硫酸含(han)(han)量在(zai) 220~300mL/L范圍內均可獲得色(se)(se)澤(ze)均勻鮮艷、裝飾性較(jiao)(jiao)強的(de)著(zhu)(zhu)色(se)(se)膜。當鉻(ge)(ge)酸濃度(du)不變時(shi)，減(jian)少(shao)硫酸濃度(du)，時(shi)間(jian)－電(dian)位曲線A'B'右移(yi)，見圖8-14,著(zhu)(zhu)色(se)(se)的(de)起始電(dian)位推遲，且獲得所需顏(yan)色(se)(se)對應(ying)的(de)時(shi)間(jian)延長(chang)，其彩色(se)(se)膜的(de)色(se)(se)差較(jiao)(jiao)明顯(xian)。而(er)硫酸濃度(du)不變，增大鉻(ge)(ge)酐濃度(du)時(shi)，其時(shi)間(jian)－電(dian)位曲線A"B”左移(yi)，說明著(zhu)(zhu)色(se)(se)速率加快(kuai)。但鉻(ge)(ge)酐濃度(du)過高，會(hui)使化(hua)學著(zhu)(zhu)色(se)(se)顏(yan)色(se)(se)難以控制，且色(se)(se)澤(ze)較(jiao)(jiao)深，光澤(ze)欠佳。
3. 電位－時間曲(qu)線AB
采(cai)用甘汞電(dian)(dian)(dian)極(ji)和待著(zhu)色(se)(se)(se)不銹鋼作(zuo)正、負(fu)極(ji)，用數字電(dian)(dian)(dian)壓(ya)表在(zai)最佳工(gong)藝(yi)(yi)配方（鉻酐270g/L,硫(liu)(liu)酸240mL/L,硫(liu)(liu)酸鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫(wen)度60℃)著(zhu)色(se)(se)(se)液中測定著(zhu)色(se)(se)(se)過程中不銹鋼表面電(dian)(dian)(dian)極(ji)電(dian)(dian)(dian)位(wei)(wei)與時(shi)間(jian)的(de)(de)曲線(xian)AB.曲線(xian)拐點(dian)A為起(qi)色(se)(se)(se)電(dian)(dian)(dian)位(wei)(wei)，B為某種顏色(se)(se)(se)的(de)(de)著(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)(wei)。著(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)(wei)差ΔE=EB-EA,本(ben)工(gong)藝(yi)(yi)ΔE=7~8mV,呈藍色(se)(se)(se)；ΔE=13~15mV,呈金黃色(se)(se)(se)；ΔE=18~19mV,呈紅色(se)(se)(se)；ΔE=22mV,呈綠(lv)色(se)(se)(se)；ΔE=24mV,呈黃綠(lv)色(se)(se)(se)。因此，要(yao)(yao)獲得(de)理想(xiang)的(de)(de)著(zhu)色(se)(se)(se)膜，控制著(zhu)色(se)(se)(se)時(shi)間(jian)及其對應的(de)(de)著(zhu)色(se)(se)(se)電(dian)(dian)(dian)位(wei)(wei)差是非常重要(yao)(yao)的(de)(de)。
4. 著(zhu)色液(ye)溫度
低于(yu)50℃,著色(se)速率(lv)很(hen)慢，很(hen)難著上(shang)滿意的顏色(se)。升高退度，著色(se)速率(lv)加快。溫度控制在55~70℃為宜(yi)。
5. 著色時(shi)間(jian)
在60℃恒溫條(tiao)件下，著色(se)(se)(se)(se)(se)時(shi)間(jian)在5~26min,可(ke)獲(huo)得(de)茶色(se)(se)(se)(se)(se)一(yi)(yi)藍(lan)色(se)(se)(se)(se)(se)一(yi)(yi)橙色(se)(se)(se)(se)(se)－金黃色(se)(se)(se)(se)(se)一(yi)(yi)紅色(se)(se)(se)(se)(se)一(yi)(yi)綠色(se)(se)(se)(se)(se)一(yi)(yi)黃綠色(se)(se)(se)(se)(se)系列顏色(se)(se)(se)(se)(se)。因此，控制一(yi)(yi)定的(de)著色(se)(se)(se)(se)(se)時(shi)間(jian)，能(neng)獲(huo)得(de)重現性(xing)好的(de)固定顏色(se)(se)(se)(se)(se)，且(qie)著色(se)(se)(se)(se)(se)膜的(de)色(se)(se)(se)(se)(se)澤均勻鮮艷(yan)，光亮度好。
6. 攪拌(ban)
著(zhu)色(se)過程中，加強(qiang)攪拌著(zhu)色(se)液，有利于(yu)改善著(zhu)色(se)膜色(se)澤的均勻性，提高色(se)澤重(zhong)現(xian)性。
7. 著(zhu)色膜性能

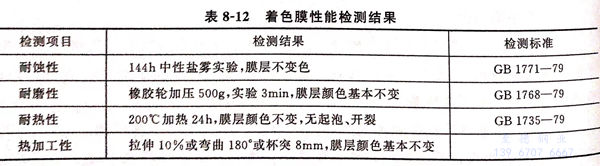

著色膜(mo)性能檢測結果見表8-12.
8. 著色液使(shi)用(yong)壽命(ming)
采(cai)用2L著(zhu)色(se)(se)液在（60±2)℃、著(zhu)色(se)(se)時間(jian)為(wei)15min的條件下反復著(zhu)色(se)(se)處理(li)，直到(dao)著(zhu)色(se)(se)膜色(se)(se)澤不(bu)理(li)想(xiang)為(wei)一周期(qi)，補加(jia)(jia)100mL著(zhu)色(se)(se)補加(jia)(jia)液（由鉻(ge)酐、硫(liu)酸、硫(liu)酸鋅及添加(jia)(jia)劑配成）重新實驗，共做4個(ge)周期(qi)，每個(ge)周期(qi)每升溶液可(ke)著(zhu)色(se)(se)約0.9㎡,表明著(zhu)色(se)(se)液使用壽命長，可(ke)調(diao)性好，工藝(yi)維護簡便，生產(chan)成本低。
