例如(ru)在線亞洲日產一區二區:12Cr18Ni9(302)、Y12Cr18Ni9(303)、在線亞洲日產一區二區:06Cr19Ni10(304)和在線亞洲日產一區二區:06Cr17Ni12Mo2(316)在退火狀況下抗拉(la)強度范(fan)圍與碳鋼(gang)的抗拉(la)強度范(fan)圍大(da)致相同。但(dan)是，在線亞洲日產一區二區:奧氏體不銹鋼的(de)抗(kang)拉強(qiang)度(du)與屈服強(qiang)度(du)之間的(de)范(fan)圍要比低碳(tan)或中(zhong)碳(tan)鐵(tie)素體(ti)鋼(gang)大得多。例如、退火后(hou)的(de)Y12Cr18Ni9(303)鋼(gang)抗(kang)拉強(qiang)度(du)和屈服強(qiang)度(du)間有(you)明顯的(de)較(jiao)大范(fan)圍，從而(er)在切削(xue)時引起“黏(nian)著”，導(dao)致刀(dao)具(ju)尖處的(de)堆積，加之精度(du)不好，過熱和刀(dao)具(ju)壽命短。

 為了避免(mian)加工硬化和減少刀具前切(qie)屑的堆積，切(qie)削(xue)奧氏(shi)體不銹鋼時，使用比碳鋼較大的進刀量(liang)和較慢的切(qie)削(xue)速度(du)。還推薦使用螺旋形切(qie)屑刀具來切(qie)削(xue)所有的奧氏(shi)體鋼，特別是高(gao)合金(jin)鋼號(hao)，如16Cr23Ni3(309)鋼，因為這些奧氏(shi)體鋼的切(qie)屑非常柔韌，而且像長(chang)繩一樣。

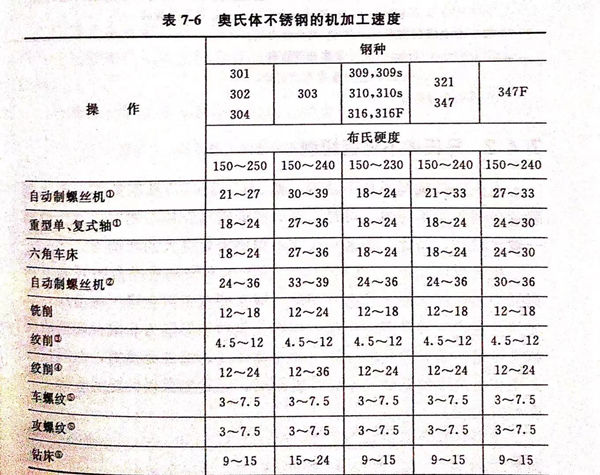

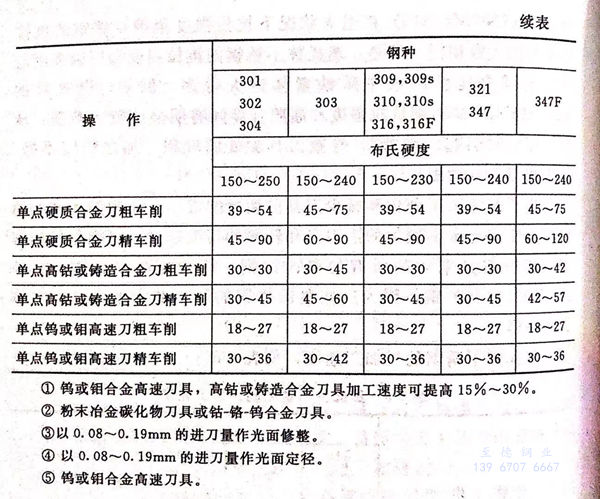

 奧(ao)氏體不銹(xiu)鋼的機加工速度、見表7-6。
