GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不(bu)銹鋼焊(han)絲和焊劑的型號分類。型號分類根據焊絲-焊劑組合的熔敷金屬化學成分、熔敷金屬力學性能進行劃分。

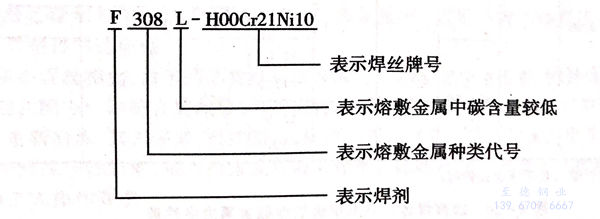

 型(xing)號(hao)編制方法(fa)為(wei)：字(zi)母“F”表(biao)示焊(han)(han)劑；“F”后(hou)面(mian)的(de)(de)(de)(de)數(shu)字(zi)表(biao)示熔敷金(jin)屬(shu)種類代號(hao)，如有特殊要求的(de)(de)(de)(de)化學成分，該(gai)化學成分用元素符號(hao)表(biao)示，放在數(shu)字(zi)的(de)(de)(de)(de)后(hou)面(mian)；“－”后(hou)面(mian)表(biao)示焊(han)(han)絲的(de)(de)(de)(de)牌(pai)號(hao)，焊(han)(han)絲的(de)(de)(de)(de)牌(pai)號(hao)按YB/T 5092.完整(zheng)的(de)(de)(de)(de)焊(han)(han)絲－焊(han)(han)劑型(xing)號(hao)舉例如下：

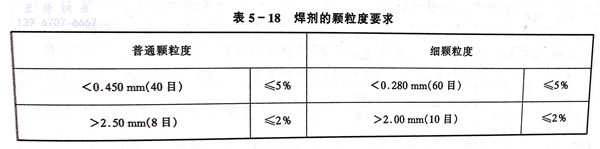

 焊(han)(han)劑為(wei)顆粒狀，其(qi)顆粒度(du)應符合表5-18規定，但根據(ju)供需雙方(fang)協議的(de)要(yao)求，允許制造其(qi)他尺寸的(de)焊(han)(han)劑。焊(han)(han)劑中機械夾(jia)雜(za)物(wu)（碳粒、鐵屑、原材(cai)料(liao)顆粒、鐵合金凝珠及其(qi)他雜(za)質）的(de)質量百分含量不得大于0.30%。

 焊(han)(han)(han)劑的(de)硫含量(liang)不(bu)大于0.060%,磷(lin)含量(liang)不(bu)大于0.080%.根據供需雙方協議，也可制造硫、磷(lin)含量(liang)更低的(de)焊(han)(han)(han)劑。使用焊(han)(han)(han)劑焊(han)(han)(han)接時，焊(han)(han)(han)道(dao)應整齊(qi)、成形(xing)美觀、脫(tuo)渣容易，焊(han)(han)(han)道(dao)與(yu)焊(han)(han)(han)道(dao)之間、焊(han)(han)(han)道(dao)與(yu)母材之間應過渡平滑，不(bu)應產(chan)生(sheng)較(jiao)嚴重的(de)咬(yao)邊(bian)現(xian)象。

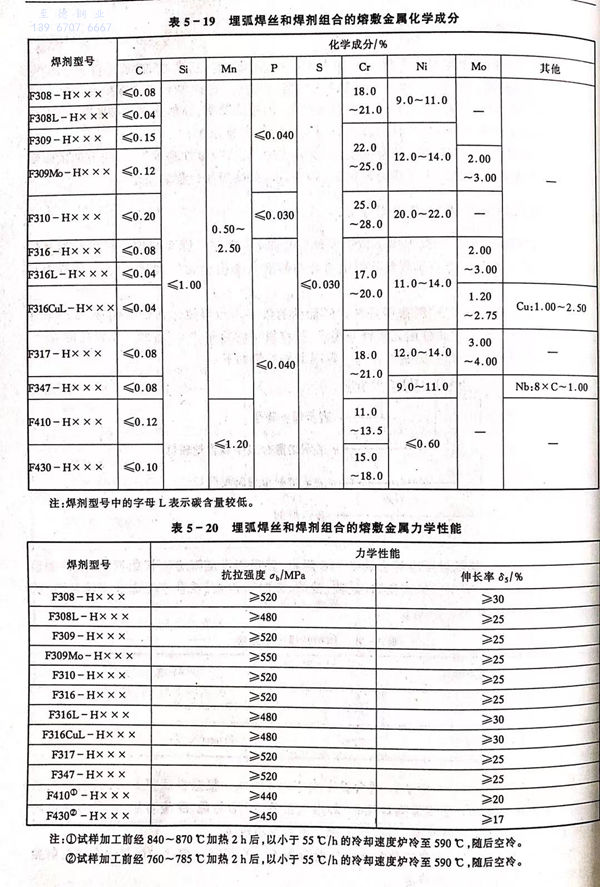

 焊(han)絲(si)和(he)(he)焊(han)劑(ji)組合(he)(he)的(de)熔敷金(jin)屬化學成(cheng)分應符(fu)合(he)(he)表5-19規定(ding)。焊(han)絲(si)和(he)(he)焊(han)劑(ji)組合(he)(he)的(de)熔敷金(jin)屬力學性能應符(fu)合(he)(he)表5-20規定(ding)。
