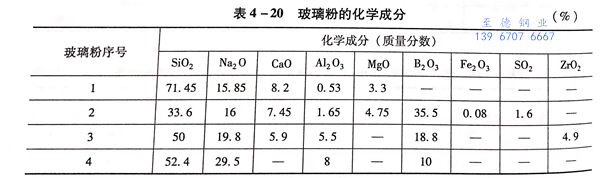

美國擠壓在線亞洲日產一區二區:不銹鋼管和鈦合金時潤滑墊用在線亞洲日產一區二區:玻璃潤滑劑。對于鋼和鈦的熱擠壓，采用不同成分的玻璃粉（表4-20)和1%~90%（體積分數）的石墨或MoS2或氮化硼的混合物潤滑劑（石墨90%或MoS2 40%或氮化硼40%),用含10%或小于10%的固體潤滑劑構成玻璃一固體潤滑劑混合物，有較好的效果。這可使潤滑劑增加黏性，在擠壓時能保持住潤滑薄膜。
在上述三種固體材料中(zhong)，以石墨(mo)和玻(bo)璃(li)的混合物效果最佳。
玻璃粉(fen)的粒度(du)在(zai)50~200目（0.074~0.282mm),固體(ti)潤滑劑越(yue)細越(yue)好，至(zhi)少要(yao)有50%的(de)質點(dian)粒度(du)小(xiao)于(yu)(yu)200目(mu)(mu)（0.074mm),且最好全部都(dou)能小(xiao)于(yu)(yu)325目(mu)(mu)（0.043mm).一般的(de)選取(qu)方(fang)法如下：玻璃粒度(du)小(xiao)于(yu)(yu)200目(mu)(mu)（0.074mm),石墨質點(dian)粒度(du)全部小(xiao)于(yu)(yu)325目(mu)(mu)（0.043mm),氮化(hua)(hua)硼（為含95%以上的(de)高純(chun)度(du)氮化(hua)(hua)硼）粒度(du)要(yao)全部小(xiao)于(yu)(yu)325目(mu)(mu)（0.043mm).
下列三種可(ke)能的玻璃一固體(ti)潤滑劑混合物：
10%~99%玻璃粉(fen)＋90%~1% 石墨，少(shao)量水玻璃作(zuo)為黏結劑。
65%~95% 玻璃粉＋35%~5%MoS2,少量水玻璃作為(wei)黏結劑(ji)。
60%~90% 玻(bo)璃粉＋40%~10% 氮化硼(peng)，少量的水玻(bo)璃作為黏結劑。

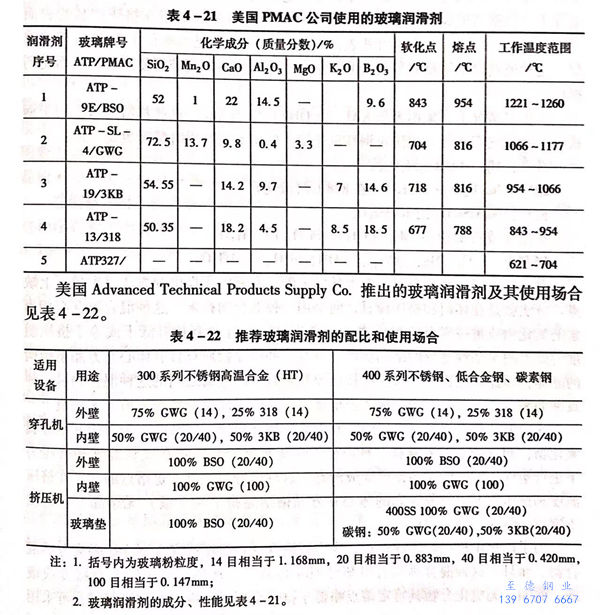

美國Amerex(PMAC)擠壓(ya)不銹鋼管和(he)型(xing)材公(gong)司使用的玻璃潤滑劑情況見表 4-21。
美國 Advanced Technical Products Supply Co.推出的玻璃潤滑劑及其使(shi)用場合見表4-22.
