由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

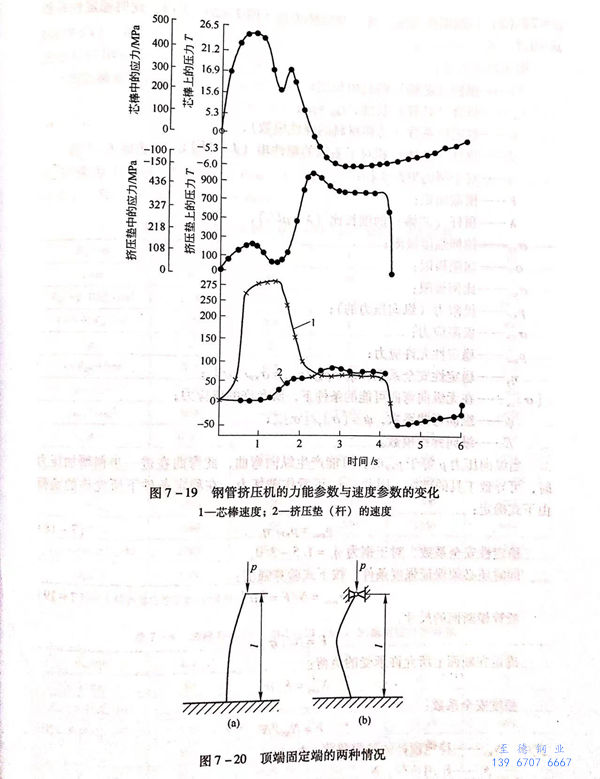

  在分析芯棒(bang)的穩(wen)定(ding)性(xing)時(shi)必須采(cai)用固(gu)定(ding)一端的條件(jian)和施加負荷的方法。對于現代擠(ji)壓機(ji)的不銹鋼管穿孔芯棒(bang)，為了確(que)定(ding)穩(wen)定(ding)性(xing)系數(shu)，可以采(cai)取(qu)以下兩種情(qing)況(kuang)（圖7-20):(1)一端剛(gang)性(xing)固(gu)定(ding)，另一端自由狀態(tai)（圖7-20(a)),此(ci)時(shi)穩(wen)定(ding)性(xing)系數(shu)

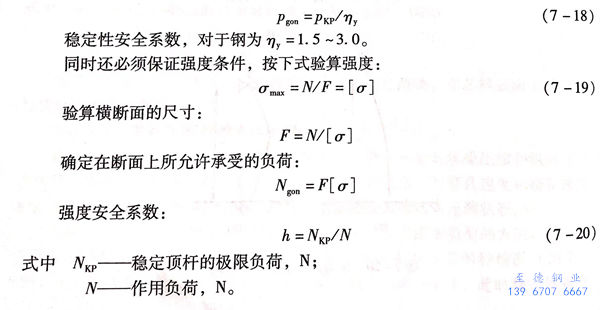

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計算時，應考慮所采(cai)用芯棒的(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不(bu)超過600~800MPa的(de)單位壓(ya)力下，有(you)滿(man)意的(de)使用壽(shou)命(ming)。當單位壓(ya)力大于(yu)1000MPa時，使用壽(shou)命(ming)顯著下降。

  在芯(xin)棒端部固定、頂桿為不變的(de)圓截面時，按尤拉公式確(que)定臨界力，即

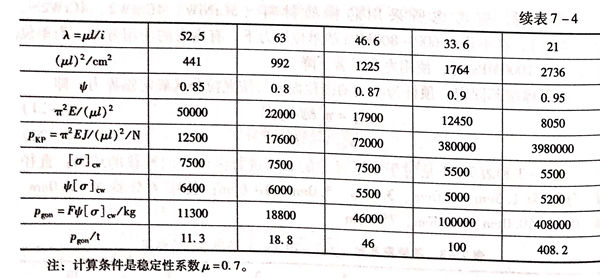

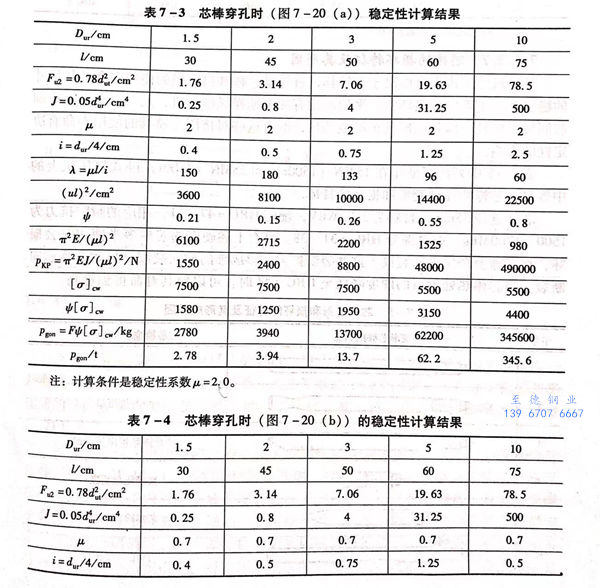

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
