1. 技術條件


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊(han)接工藝規(gui)范

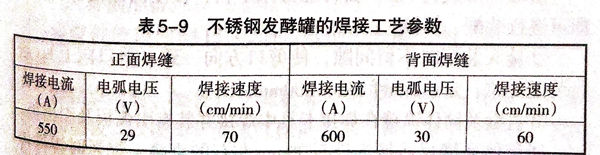

 采用Ⅰ形坡口，根(gen)部間(jian)隙(xi)為4mm,坡口及兩側50mm以內清理干(gan)凈，不得有(you)油污及雜質；焊絲(si)為H0Cr21Ni10,直徑為4mm;焊劑為HJ260,250℃烘干(gan)并保溫(wen)2h;電(dian)源為直流反接；工藝參(can)數(shu)見表5-9.




 為防止475℃脆化及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊(han)后進(jin)(jin)行(xing)(xing)焊(han)縫外觀檢驗，然(ran)后進(jin)(jin)行(xing)(xing)20%的(de)X射線探傷，且符(fu)合JB4730-1994《壓(ya)力容器無損檢測》Ⅱ級要(yao)求，同時(shi)對工藝進(jin)(jin)行(xing)(xing)檢查(cha)：進(jin)(jin)行(xing)(xing)X射線探傷和(he)力學性能試驗，合格后進(jin)(jin)行(xing)(xing)整(zheng)體水壓(ya)試驗，試驗壓(ya)力為0.31MPa.
