對55mm厚304不(bu)銹鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹鋼厚板焊接產品提供可靠的依據。


1. 材(cai)料的(de)選用

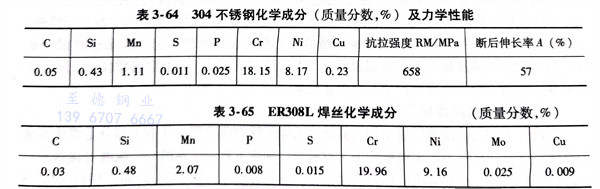

  選(xuan)用(yong)母材為常(chang)用(yong)的304不(bu)銹(xiu)鋼板(ban)進行埋弧焊(han)(han)接(jie)，板(ban)材尺寸為350mmx200mmx55mm。其(qi)化(hua)學(xue)成(cheng)(cheng)分(fen)和力學(xue)性(xing)能見表3-64。焊(han)(han)接(jie)材料選(xuan)用(yong)ER308L（相當于(yu)我國牌(pai)號H03Cr21Ni10Si）焊(han)(han)絲，直徑為4mm，其(qi)成(cheng)(cheng)分(fen)見表3-65，焊(han)(han)劑選(xuan)用(yong)燒(shao)結焊(han)(han)劑SJ601。與ER308L焊(han)(han)絲配合使(shi)用(yong)，可使(shi)焊(han)(han)接(jie)工藝性(xing)良好(hao)、焊(han)(han)縫成(cheng)(cheng)形美觀、脫渣容易。


表 64.jpg



2. 焊接工藝的選用(yong)


  選(xuan)用(yong)ZX7-1000M埋弧焊(han)機焊(han)接(jie)304不銹鋼板，采用(yong)對接(jie)接(jie)頭，開30°坡口(kou)，留(liu)2mm鈍邊，焊(han)前將坡口(kou)兩(liang)側20～30mm范圍內的水(shui)分油污(wu)等(deng)有害雜質(zhi)應(ying)清(qing)理干凈，并通過打磨呈現(xian)出(chu)金(jin)屬(shu)光澤；焊(han)絲表面也應(ying)清(qing)除油污(wu)、有害雜質(zhi)，保持光亮。

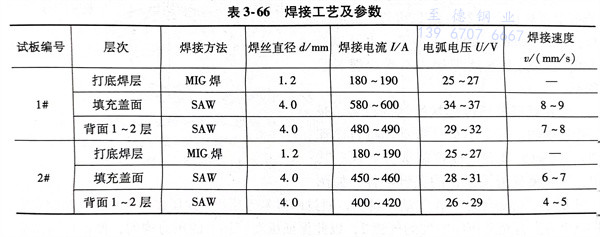

  焊(han)(han)接(jie)時(shi)焊(han)(han)縫兩頭(tou)加引弧板，并(bing)預留(liu)24°～25°左右的反變形(xing)量。首先(xian)用(yong)(yong)MIG焊(han)(han)進行(xing)打底(di)焊(han)(han)接(jie)；然后(hou)采用(yong)(yong)埋(mai)弧焊(han)(han)，按(an)焊(han)(han)接(jie)工(gong)藝評(ping)定后(hou)的焊(han)(han)接(jie)參(can)數，見表3-66，進行(xing)多(duo)層(ceng)多(duo)道焊(han)(han)接(jie)直到坡口填滿；其后(hou)對焊(han)(han)縫坡口反面刨槽清根處(chu)理，再用(yong)(yong)埋(mai)弧焊(han)(han)焊(han)(han)1～2層(ceng)填滿即可。1＃試板焊(han)(han)接(jie)32道，2＃試板焊(han)(han)接(jie)39道。


表 66.jpg


3. 試驗(yan)結果(guo)分析(xi)


  a. 焊接接頭力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及(ji) GB/T2650-2008標準進行(xing)拉伸、彎(wan)曲和沖(chong)擊試(shi)驗(yan)，全部合格(ge)。


  b. 顯(xian)(xian)微硬(ying)(ying)度的(de)測定 焊縫區(qu)與母材硬(ying)(ying)度值接(jie)近或低于兩側焊接(jie)熱影(ying)響區(qu)的(de)硬(ying)(ying)度值，但總體上硬(ying)(ying)度值相(xiang)差不(bu)大(da)，未發(fa)生明顯(xian)(xian)組織脆化現象。


  c. 焊(han)接接頭(tou)的微(wei)觀組織分析(xi) 顯(xian)微(wei)組織均(jun)為奧氏體＋粒狀碳化(hua)物＋少量鐵素體，在熔合線附(fu)近組織有所粗化(hua)，但未出現明(ming)顯(xian)的粗大(da)（貫(guan)通）柱晶(jing)。此外，熱(re)影(ying)響區(qu)較窄(zhai)，母材顯(xian)微(wei)組織比較均(jun)勻。這說(shuo)明(ming)所選擇的焊(han)接工藝參數相對較合理，避(bi)免了熱(re)輸入過大(da)帶來的不(bu)利影(ying)響。


對于厚55mm的(de)304不銹鋼（我國(guo)標準牌號為06Cr19Ni10鋼板），采用埋弧焊(han)(han)的(de)方法，用ER308L焊(han)(han)絲和SJ601 焊(han)(han)劑作(zuo)為焊(han)(han)接(jie)材(cai)料(liao)，選用上述的(de)焊(han)(han)接(jie)工藝和參數進行焊(han)(han)接(jie)，其焊(han)(han)接(jie)接(jie)頭抗(kang)拉強度、彎曲(qu)性能及沖擊(ji)吸收功均獲得良(liang)好(hao)效果，完全(quan)滿足圖(tu)樣設計要求。顯微(wei)硬度測量及顯微(wei)組(zu)織觀察表明：焊(han)(han)縫與母材(cai)結合良(liang)好(hao)，未出現裂紋等缺陷、無晶(jing)(jing)間腐蝕傾向、焊(han)(han)后(hou)未出現嚴(yan)重(zhong)晶(jing)(jing)粒粗化現象。
