點蝕是一種外觀隱蔽而又具有極大破壞性的局部腐蝕形態，是導致不銹鋼設備受損的重要原因之一。一方面，點蝕會造成設備穿孔而報廢，造成巨大的經濟損失。另一方面，點蝕往往是應力腐蝕裂紋的起源，由點蝕發展為應力腐蝕開裂。特別是在石油、化工、核電等領域，設備所處環境惡劣，由點蝕和應力腐蝕造成的設備開裂使大量的危險介質泄漏，甚至造成火災、爆炸等災難。因此，點蝕成因、影響因素、預防措施等方面的研究工作一直在進行，然而，在實際生產中，奧氏體不銹鋼發生點蝕的概率依然較大。

  不(bu)銹鋼點蝕(shi)的(de)成因(yin)是鈍(dun)化膜(mo)局部(bu)破(po)裂(lie)(lie)。金(jin)屬(shu)鈍(dun)化膜(mo)破(po)裂(lie)(lie)由各種不(bu)同的(de)機(ji)制引(yin)起。目(mu)前，有關鈍(dun)化膜(mo)破(po)裂(lie)(lie)的(de)機(ji)理(li)主要有三類：穿透機(ji)理(li)、吸附機(ji)理(li)以及斷裂(lie)(lie)機(ji)理(li)。

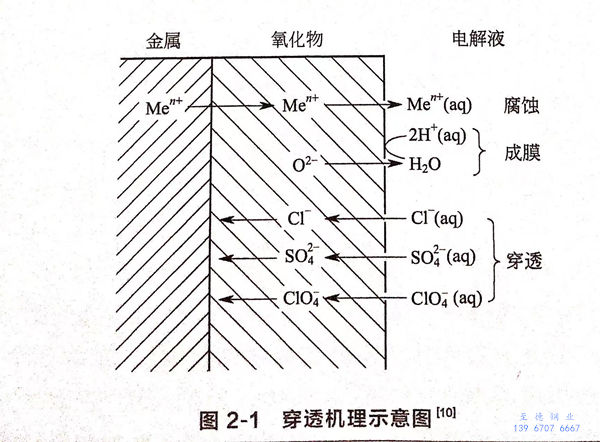

  穿透機(ji)理認為：陰離子能夠穿透氧化膜進入基體材料，引起金屬溶解。侵蝕性離子首先吸附在氧化膜表面，然后在電場作用下穿過氧化膜。與Br^-和I^-相比，氯離子的直徑較小，更容易穿透氧化物晶格。值得注意的是，對于銅、鋁、鐵、鎳及其合金等材料，氯是最有侵蝕性的鹵素離子；然而，對于Ta和Ti金屬，Br^-和I^-的侵蝕性更強。侵蝕性離子的加入會污染鈍化膜，在穿透路徑上導致較高的離子電導率，因此該過程是自催化的。在金屬－氧化界面上，空位的形成和聚合會破壞薄膜，或者在氧化膜－溶液界面可能會發生快速陽離子釋放。在任何一種情(qing)況下(xia)，快速(su)的(de)陽離(li)子(zi)逸出和(he)隨后的(de)點蝕都會繼續(xu)進行。穿透機理示意(yi)圖如圖2-1所示。

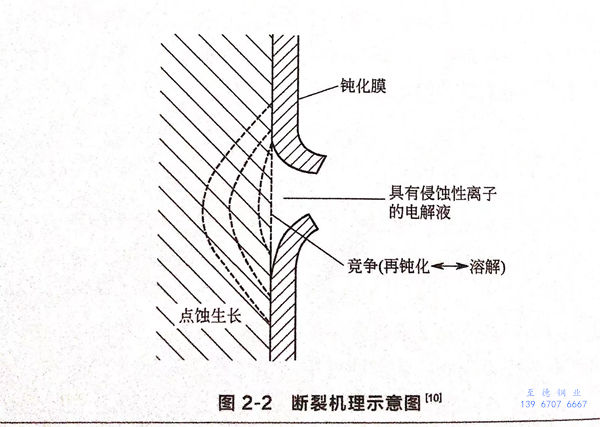

  斷裂機理認為：點(dian)蝕的發生是由某些(xie)原因使鈍(dun)(dun)化膜(mo)機(ji)械(xie)應力破(po)(po)裂而引起的，鈍(dun)(dun)化膜(mo)破(po)(po)裂后使溶(rong)液中離子與基體(ti)材料接觸(chu)，引起金屬溶(rong)解，其示(shi)意圖如(ru)圖2-2所示(shi)。引起鈍(dun)(dun)化膜(mo)機(ji)械(xie)破(po)(po)裂的主(zhu)要原因有空(kong)位累積、界面張力、電致伸縮壓力、靜電壓力等。

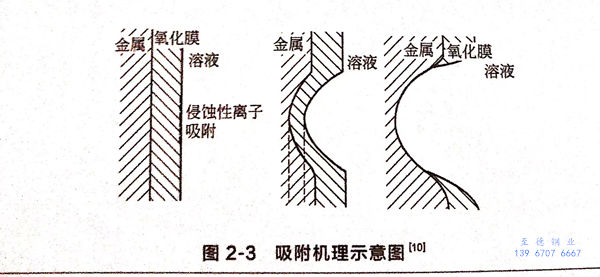

  吸附機理認(ren)為：侵蝕性陰離子吸附在氧化膜表面并取代了氧元素，這可能會導致表面與金屬離子形成絡合物。與不絡合的情況相比，氧化膜中的金屬離子在絡合物的作用下向溶液中析出，造成鈍化膜厚度減小，直到完全去除氧化膜和發生活性溶解。其過程如圖2-3所示。

  三種機理的分析前提是不考慮金屬中的其他夾雜物和缺陷，把材料作為理想體系。但是，實際金屬表面并不是理想的“完整體”，由于表面的夾雜物、沉淀等會使鈍化膜厚度不均勻，在制造、運輸、安裝、使用等過程中也可能會造成鈍化膜機械破壞，這些薄弱環節很可能成為點蝕的起始位置。硫化物是不銹鋼中一種常見的夾雜物，如MnS,眾多研究結果表明，不銹鋼的點蝕很多起源于硫化物位置。這是因為，硫化物與基體材料之間是不連續的結構，兩者邊界處應力較大，應力集中加速了鈍化膜溶解。邊界處的鈍化膜溶解后，會形成溝槽，H⁺等離子在溝槽內富集，改變了硫化物周圍的環境。在腐蝕性更強的環境中，硫化物加速溶解。同時，被腐蝕掉的硫化物會附著在原位置上面，形成局部閉塞區域，閉塞區域內的腐蝕環境更惡劣，金(jin)屬腐(fu)蝕(shi)加速。
