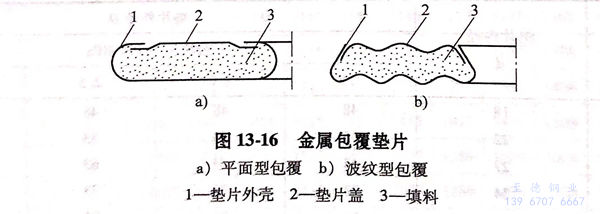

金(jin)屬包(bao)(bao)覆(fu)墊片(pian)(pian)是以非金(jin)屬材料為(wei)芯材，切成所(suo)需的(de)(de)形狀(zhuang)，外面(mian)包(bao)(bao)以厚度(du)為(wei)0.25~0.5mm的(de)(de)金(jin)屬薄板(ban)組成的(de)(de)一種(zhong)復合墊片(pian)(pian)。按包(bao)(bao)覆(fu)狀(zhuang)態，一般分為(wei)平面(mian)型(xing)包(bao)(bao)覆(fu)和波紋型(xing)包(bao)(bao)覆(fu)兩(liang)種(zhong)，如(ru)圖13-16所(suo)示(shi)。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹(xiu)鋼、鈦和蒙乃(nai)爾合金(jin)等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封(feng)面，而且具有較高的強度。
一、型(xing)式與代(dai)號
1. 型式
a. 管(guan)法蘭用金屬(shu)包覆墊片的型式分為平面型（F型）及波紋型（C型）兩種(zhong)。
b. 壓(ya)力容器法蘭(lan)用金屬(shu)包覆墊(dian)片的型式為平面型一(yi)種。
2. 代號(hao)

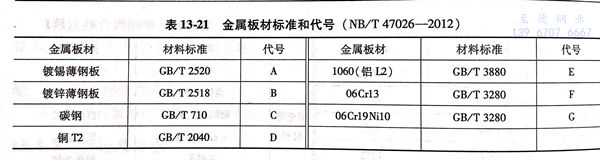

金屬包覆墊片外殼(ke)用金屬板材(cai)的標準和代(dai)號，見表13-21.
二、尺寸
1. 平(ping)面型

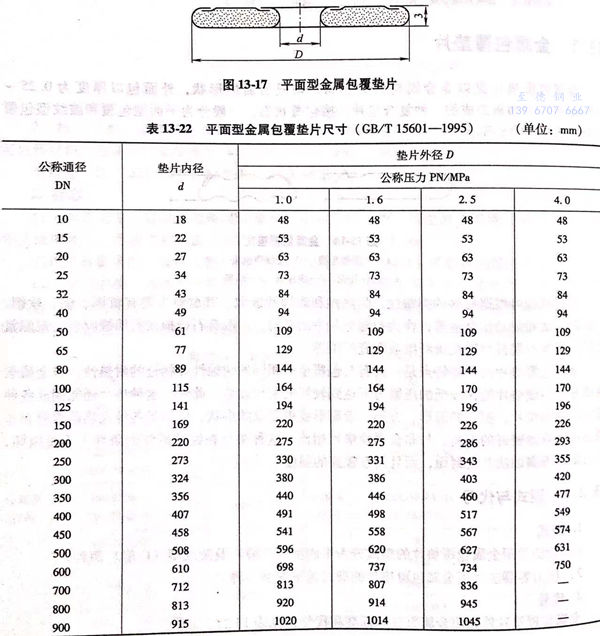

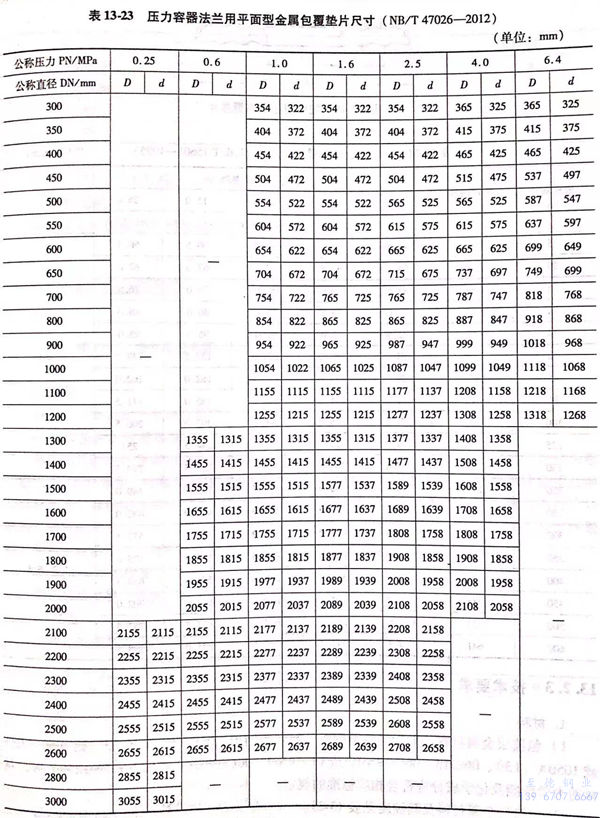

平(ping)面(mian)型金屬(shu)包覆墊片的(de)尺(chi)寸(cun)見圖 13-17 和 表(biao) 13-22、表(biao) 13-23。
2. 波(bo)紋型

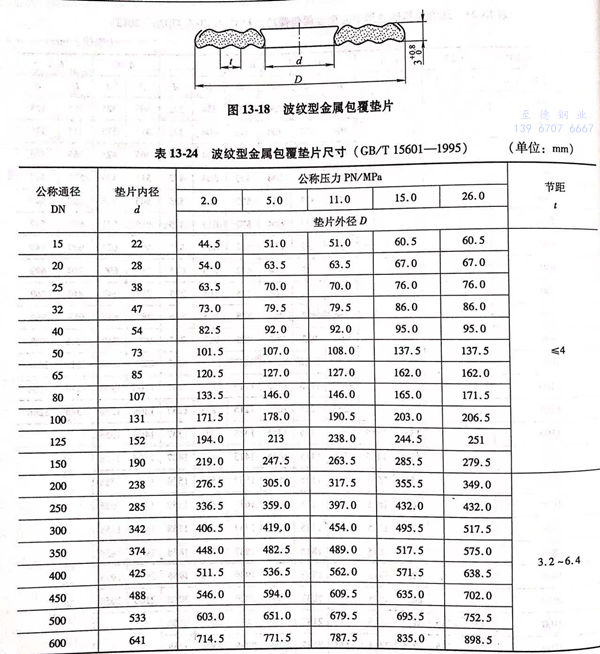

波紋型金屬包覆墊片的尺(chi)寸見(jian)圖 13-18 和 表(biao) 13-24。
三、技術要求
1. 材料
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

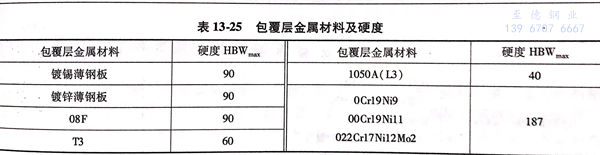

b. 包覆層(ceng)金(jin)屬材料(liao)及其硬度見表(biao)13-25.
c. 包(bao)覆(fu)層(ceng)(ceng)金屬(shu)材料的厚(hou)度：平面(mian)型包(bao)覆(fu)層(ceng)(ceng)不得小于(yu)0.25mm; 波紋型包(bao)覆(fu)層(ceng)(ceng)不得小于(yu)0.3mm。
d. 填充材(cai)(cai)料(liao)可為石棉、柔性石墨或其他(ta)非(fei)金屬材(cai)(cai)料(liao)。
2. 反包寬度

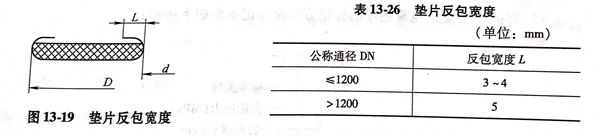

平面型(xing)金(jin)屬包(bao)覆墊(dian)片的反(fan)包(bao)寬度(du)L見圖(tu)13-19及表13-26.
3. 缺(que)陷
包(bao)覆層(ceng)金屬表(biao)面不允(yun)許有影響密(mi)封性(xing)能的傷痕(hen)、銹斑等缺陷。
4. 制作(zuo)墊片(pian)的(de)注意(yi)事項
制作(zuo)墊片時(shi)應(ying)盡量(liang)采(cai)用(yong)整張金(jin)屬板。若(ruo)因(yin)直徑大、板寬度(du)不(bu)夠時(shi)允(yun)許拼接(jie)，其(qi)拼接(jie)頭數一般以2~3個為宜。對(dui)接(jie)切口應(ying)切割成45°,采(cai)用(yong)氬弧焊(han)(han)或氧乙(yi)炔(gui)焊(han)(han)。對(dui)接(jie)焊(han)(han)縫必(bi)須打磨(mo)與母材(cai)平齊，焊(han)(han)接(jie)接(jie)頭應(ying)按(an)GB/T 232-1999《金(jin)屬材(cai)料 彎曲試(shi)驗(yan)方法》的規定進(jin)行冷(leng)彎試(shi)驗(yan)，其(qi)彎曲半徑為1.5mm,彎曲角度(du)為180°,冷(leng)彎試(shi)樣(yang)的焊(han)(han)縫處及相鄰母材(cai)不(bu)得出現裂紋；金(jin)屬板材(cai)表面不(bu)得有徑向貫(guan)通刻痕。
5. 填充材料的厚(hou)度
填充材料(liao)在整(zheng)個截面上厚度應均(jun)勻一致。
6. 性能

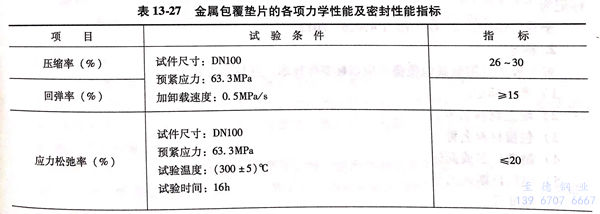

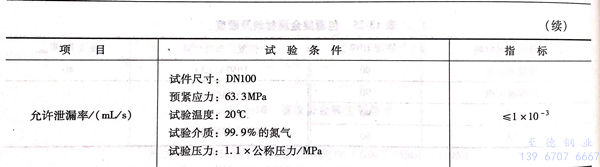

金屬(shu)包覆墊片的(de)各(ge)項力學性能及密封性能指標(biao)見(jian)表(biao)13-27.
四、標記及標志(zhi)
1. 標(biao)記
a. 管(guan)法蘭(lan)用金屬包覆墊片的標(biao)記方法及標(biao)記示(shi)例如(ru)下所示(shi)：

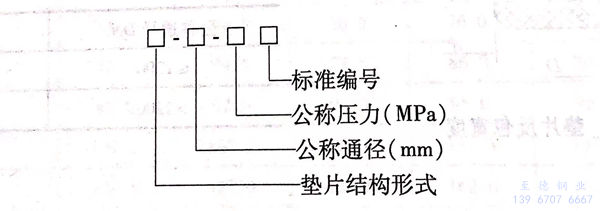

標記方法：
標記示例(li)：公稱通徑(jing)50mm,公稱壓力2.0MPa的波紋(wen)型(xing)金屬包覆墊片(pian)為: C-50-2.0 GB/T 15601
b. 壓力容器(qi)法蘭(lan)用(yong)金(jin)屬包(bao)覆墊(dian)片的標記方(fang)法及標記示(shi)例如下所示(shi)：

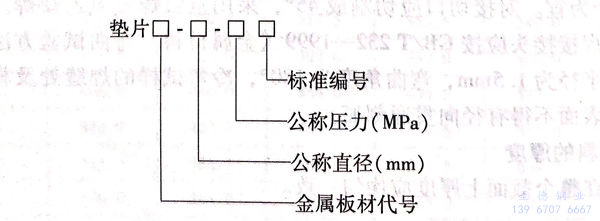

標記方法：
標記示例：
公稱直(zhi)徑(jing)1000mm,公稱壓力(li)2.50MPa,金屬板材為06Cr19Ni9的(de)包覆墊片
標(biao)記(ji)為 : 墊片(pian) G-1000-2.50 NB/T 47026-2012
2. 標志
對于管法蘭用(yong)金屬包覆墊片應以標簽作(zuo)標志，其標志內容為：
a. 產品(pin)標記。
b. 填充材料(liao)名稱。
c. 包覆材(cai)料(liao)名稱(cheng)。
d. 制造(zao)廠名或商標。
e. 出廠日期(qi)或批號。
f. 標準號。
