1. 碳（C）含量標識

a. 舊(jiu)牌(pai)號(hao)

Cr之前的數字表示碳的千分之幾的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17（440A），分別表示碳（C）含量千分之二和千分之七；C≤0.08％為低碳，標識為“0”，如（304）0Cr18Ni9（06Cr19Ni10）；C≤0.03％為超低碳，標識為“00，如00Cr17Ni14Mo2(316L)。

b. 新牌號

 Cr之前的(de)數字表(biao)示(shi)碳（C）的(de)萬分之幾的(de)含量。如：

 201牌(pai)號(hao)為(wei)12Cr17Mn6Ni5N（舊牌(pai)號(hao)為(wei)1Cr17Mn6Ni5N），表示碳(tan)（C）含量萬分之十二(er)(0.12%);

 304牌號(hao)為06Cr19Ni10（舊牌號(hao)為0Cr18Ni9），表(biao)示碳（C）含量萬分之六（0.06％）；

 316L牌號為022Cr17Ni12Mo2（舊牌號為00Cr17Ni14Mo2），表示碳（C）含量萬分之二點二（0.022％）。

 其他標識基(ji)本不變。新(xin)牌號(hao)中碳（C）含量較之以前更加明確，對產(chan)品生產(chan)技術也有了更高的要求。

2. 個(ge)別材質原料(liao)含量發生調整

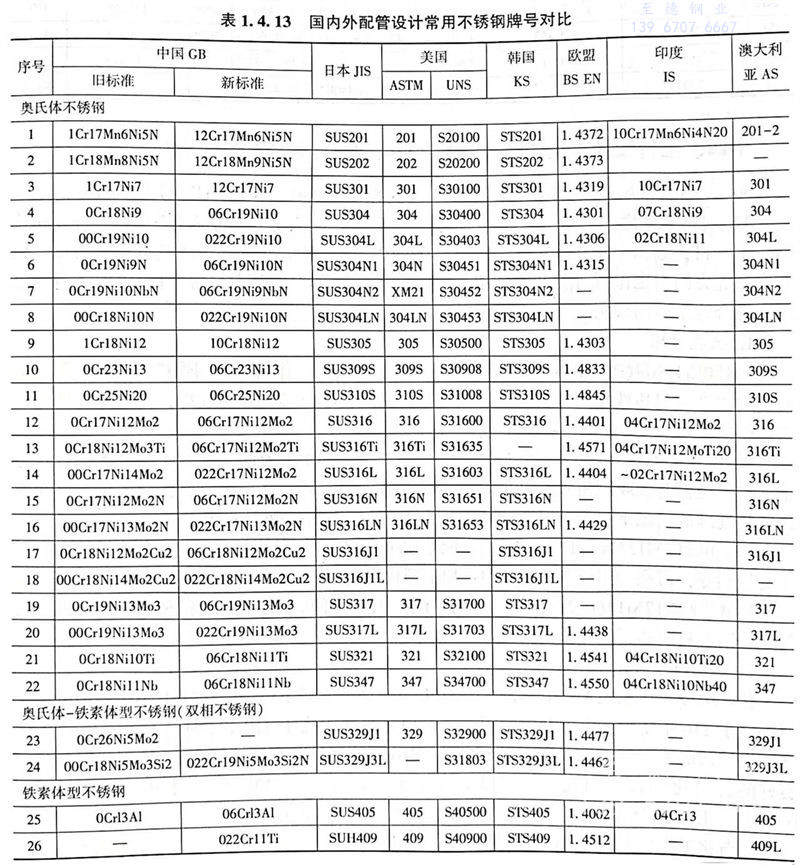

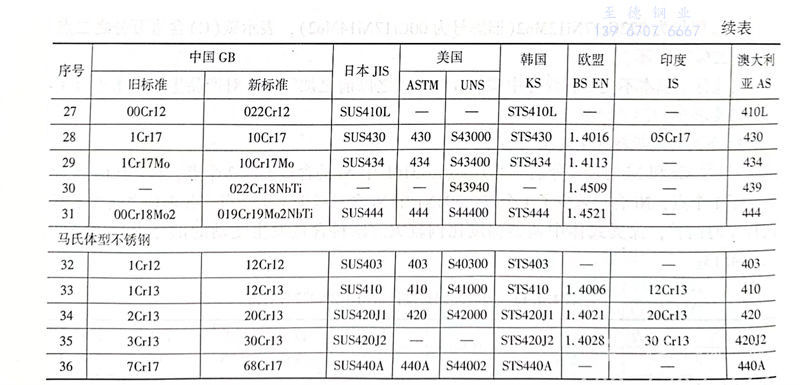

  304中(zhong)(zhong)Cr和(he)Ni的含量(liang)分(fen)別漲了1個(ge)點(dian)，316L中(zhong)(zhong)Ni的含量(liang)上漲2個(ge)點(dian)；444中(zhong)(zhong)Cr含量(liang)上漲了1個(ge)點(dian)，Ni含量(liang)減少(shao)了1個(ge)點(dian)；304N1中(zhong)(zhong)Ni含量(liang)減少(shao)了1個(ge)點(dian)。各鋼種(zhong)之間做了不(bu)同(tong)程度的調整，鎳奧(ao)式體中(zhong)(zhong)調整幅度比(bi)例較大。原料含量(liang)發(fa)生變動的部分(fen)鋼種(zhong)比(bi)較見表(biao)1.4.13。
