馬氏體不銹鋼是基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬氏體不銹鋼(gang)主要有Cr13、Cr17兩種，常用的馬氏體不銹鋼有12Cr13、20Cr13、30Cr13、40Cr13、14Cr17Ni2、95Cr18、90Cr18MoV及32Cr13Mo等。馬氏體不銹鋼的耐蝕性稍差，但它的力學性能卻可以通過熱處理進行強化。隨著碳含量的增加，其強度、硬度和耐磨性顯著提高，因此在腐蝕性較弱的介質中（如水蒸氣），而且力學性能又要求高的條件下得到了廣泛的應用。

  但是(shi)(shi)傳統的(de)馬氏體不(bu)(bu)銹(xiu)鋼存在(zai)延(yan)展性(xing)差(cha)、冷加工成形困難以及焊(han)接(jie)性(xing)差(cha)的(de)缺點(dian)，影響了馬氏體不(bu)(bu)銹(xiu)鋼的(de)應用范圍，因此國內外又開始研究一種(zhong)抗拉強(qiang)度(du)高、延(yan)展性(xing)好、焊(han)接(jie)性(xing)能優良的(de)馬氏體不(bu)(bu)銹(xiu)鋼，也就是(shi)(shi)人(ren)們說的(de)超級(ji)馬氏體不(bu)(bu)銹(xiu)鋼。

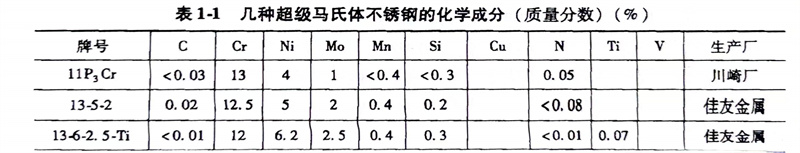

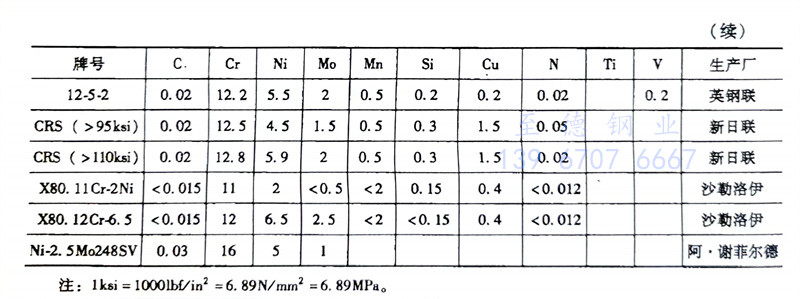

  該(gai)類馬(ma)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)是在(zai)Cr13和(he)(he)Cr17鋼(gang)的(de)基礎上適當降低碳含(han)(han)量（w（C）＜0.03％）和(he)(he)硫(liu)含(han)(han)量（＜0.01％），增(zeng)加鎳含(han)(han)量．5％）和(he)(he)(w(Ni)=4.0%~6.5%)鉬含(han)(han)量(w(Mo)≤2.5%)，從而改善鋼(gang)的(de)韌性、耐蝕性和(he)(he)焊接性能，特別是在(zai)含(han)(han)H2S和(he)(he)CO2氣氛中的(de)性能，可(ke)用于(yu)石油(you)化工、天然氣的(de)儲(chu)運(yun)裝(zhuang)置。同(tong)時，超(chao)級馬(ma)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)可(ke)以(yi)代替奧氏(shi)體(ti)-鐵素體(ti)雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)制作結構件，因為(wei)強度高，可(ke)以(yi)減少零(ling)件的(de)壁厚，減輕零(ling)件的(de)重量，節約成(cheng)本(ben)。國外研發的(de)幾種超(chao)級馬(ma)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)化學(xue)成(cheng)分見表1-1。
