有關環境因素對耐腐蝕性影響的研究，主要是以304不銹鋼或316不銹鋼為對象來研究離子的種類、溫度的影響。日野（1958~1961年）研(yan)究了氯化(hua)(hua)物的種類、溫度、pH值(zhi)、還有流動速度對18Cr-8Ni鋼發生點腐蝕的影(ying)響(xiang)。在(zai)氯化(hua)(hua)物中(zhong)，FeCl₃和CuCl₂能引起高度腐蝕；而且在40~80℃的溫度范圍內，溫度越高，點腐蝕發生的幾率越高；此外在pH值低的情況下會發生全面腐蝕，pH值是4~5時會發生點腐蝕，而pH值為7時點腐蝕的發生會減少。此外，在氯化鐵溶液中進行的有關流動速度影響的試驗表明，流動速度提高后，點腐蝕數量增多，點腐蝕面積減小，并漸漸轉為全面腐蝕。前川等(1965年）把304不銹鋼和304L不銹鋼置于25℃的1mol/dm³ H₂SO₄溶液中，然(ran)后在(zai)溶液中添加KCl,得出的(de)陽極(ji)極(ji)化(hua)曲線(xian)表明(ming)隨(sui)著KCl濃度(du)(du)的(de)升(sheng)高，點腐蝕電位降低。藤井等(1970年）也闡明(ming)了耐點腐蝕能力隨(sui)著氯離子濃度(du)(du)、溫度(du)(du)的(de)升(sheng)高而下降這一點。

此后，關于氯化物水溶液中的溫度和氯離子影響這一點，Tru-man針對304不銹鋼所得出的數據表明，在高溫高濃度情況下發生應力腐蝕斷裂，溫度濃度下降后發生點腐蝕，若繼續下降則出現生銹現象。但藤井（1975年）對處于100℃以上的0.1mol/dm3NaCl溶液中的304、316、321不銹鋼進行了測定，根據這一測定結果可知：溫度越高，點腐蝕電位越低；在260℃的情況下，受氧化膜的影響，重新返回到高電位，耐點腐蝕性也得到恢復。而且還表明了NO3的添加使點腐蝕電位升高。丹野等(1988年）也測定了25~250℃的0.05~1 mol/dm³ NaCl溶液中的304不銹鋼的點腐蝕及縫隙腐蝕電位，從而證明了在25~175℃下這兩種電位都低，175℃以上點腐蝕電位升高，250℃時則出現全面腐蝕。

另一方面，除氯離子以外，對鹵離子和其他陰離子的研究也在積極地進行。森岡等（1964年）認為在鹵離子中，Br對18Cr8Ni鋼點腐蝕性的影響最大，其次是Cl^-,I^-,F^-.鹽原（197年）分別使用25℃的0.5mol/dm³水溶液對304不銹鋼和316不銹鋼進行了試驗，以研究鹵離子對縫隙腐蝕的影響，進而證實了縫隙腐蝕電位依次是Cl-<Br-<I-(→高），這與Cl-,Br-對點腐蝕的影響存在異同點。

關于鹵離子之外的各種陰離子對含鹽水溶液中點腐蝕的影響，森岡等（1964年）證實了OH^-、SO₄^-、NO₃^-有抑制點腐蝕的效果。而且也證明了添加少量的NO₃^-后，雖然會暫時出現點腐蝕，但只要進一步提高電位，點腐蝕就會再度停止。此外，鈴木等在1971年使用人工蝕孔研究了陰離子對抑制點腐蝕的影響，結果表明氧化性陰離子有抑制蝕孔內活性溶解的作用，按影響的大小順序排列依次為：NO₃,NO₂,MnO₄,Cr₂O/7,CrO₂4,ClO₄。此外，藤井等（1972年）提出，能有效抑制點腐蝕產生的陰離子依次有NO3≥CrO4>WO24->H2PO2,能有效抑制點腐蝕發展的陰離子依次有NO3≥WO4->CrO4>H2PO2.另外根據鹽原(1961年）的研究報告，OH、SO₄^-、NO₃使18Cr-8Ni鋼的電位升高（即有抑制作用），而對縫隙腐蝕電位幾乎沒有影響。中田等（1976年）也考察了SO24-的添加對SUS316L在氯化物溶液中的點腐蝕及縫隙腐蝕的影響，結果證明SO4-具有抑制腐蝕產生的效果，而沒有抑制活性成分偏析的作用。另外，中川等（1982年）在報告中稱，SO4-的添加能抑制：SUS304、316鋼縫隙腐蝕的產生與發展。還有沖等人（1984年）通過試驗得出，KClO₃或K₂Cr₂O₇的添加使304鋼在0.5mol/dm³ NaCl溶液中的點腐蝕得到抑制，而Fe₂(SO₄)₃的添加反而加速縫隙腐蝕。

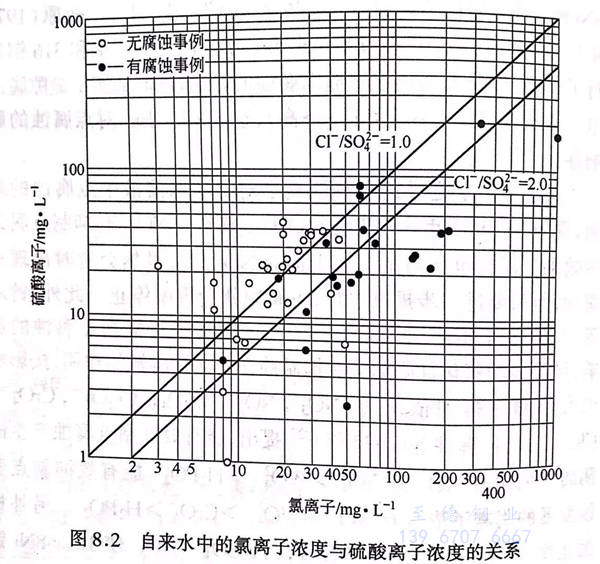

如上所述，多種陰離子都能抑制由氯離子引起的點腐蝕，但使用自來水的室內熱水供應管道經常在焊接接口處發生局部腐蝕，通過具體事例對這種局部腐蝕的發生與水質的關系進行了分析，結果得出Cl-和SO₄^-的影響如圖8.2(1998年）所示，這表明自來水中的Cl^-與SO₄的比值越大，越容易被腐蝕。

另外，關(guan)于(yu)采用(yong)陰極(ji)防點(dian)(dian)腐蝕(shi)這一點(dian)(dian)，北村等(deng)（1966年）通(tong)過試驗(yan)證(zheng)明，利用(yong)外部電(dian)(dian)源(yuan)法能防止(zhi)2%NaCl+70%谷(gu)氨酸鈉(na)溶液中的316L不(bu)銹(xiu)鋼出現點(dian)(dian)腐蝕(shi)現象，這種方法同樣適用(yong)于(yu)化(hua)學工廠。為了防止(zhi)在海水中使用(yong)的船舶和螺旋槳發生點(dian)(dian)腐蝕(shi)現象，藤井等(deng)（1968年）通(tong)過海水試驗(yan)證(zheng)實(shi)了Zn作為動電(dian)(dian)陽極(ji)能防止(zhi)304不(bu)銹(xiu)鋼出現點(dian)(dian)腐蝕(shi)現象。保坂等(deng)（1976年）證(zheng)實(shi)了鋅元素同樣能防止(zhi)縫(feng)隙腐蝕(shi)的發生。
