1. 焊(han)接工藝要(yao)點

  ①. 奧氏體型耐熱鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏體不銹鋼的焊接。

  ②. 焊接時，盡量采用低線能量的工藝參數(shu)。

  ③. 焊條電弧(hu)焊應(ying)采(cai)用(yong)短弧(hu)焊，焊條不做橫(heng)向擺(bai)動。

  ④. 焊接過程中可以采取強迫冷(leng)卻(que)措施。

  ⑤. 具(ju)有裂紋傾向的鋼種應(ying)盡量避免(mian)選用(yong)埋弧焊，因埋弧焊具(ju)有較大的熱輸(shu)入。

  ⑥. 焊后一般不進行(xing)熱處理，對(dui)于剛性大的焊接(jie)(jie)件，可(ke)根據性能要求，選用(yong)奧氏體化(hua)退(tui)火（一般在鋼的固溶(rong)溫(wen)度）或800~900℃穩定化(hua)處理。對(dui)于要求固溶(rong)加熱時效(xiao)的耐熱鋼，宜在固溶(rong)狀態下焊接(jie)(jie)，焊后再做固溶(rong)時效(xiao)處理。

2. 焊接材料的選擇

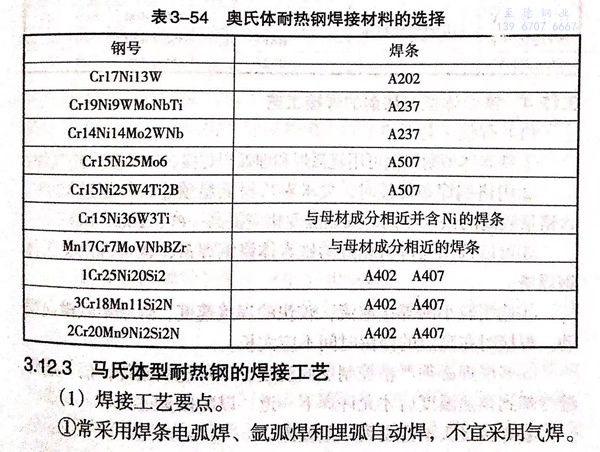

  焊接材料的(de)選擇見表3-54.
