1. 馬氏(shi)體型耐熱鋼焊接工藝要點

  ①. 常采(cai)用焊(han)(han)條電弧焊(han)(han)，氬弧焊(han)(han)和埋弧自動焊(han)(han) 不(bu)宜采(cai)用氣焊(han)(han)。

  ②. 應嚴格(ge)做(zuo)好焊件(jian)的焊前清理工作，保(bao)證焊件(jian)、焊材(cai)處于低氫狀態(tai)。

  ③. 宜采用較大的(de)電流施焊，以減慢(man)焊縫的(de)冷卻速(su)度。

  ④. 必須進行預(yu)熱。多層焊(han)時(shi)，層間(jian)溫度保持在預(yu)熱溫度以上，且焊(han)后(hou)應(ying)緩冷。

  ⑤. 焊后應待焊接接頭冷(leng)至100~150℃(對厚度小于10mm的(de)焊件，可冷(leng)至室(shi)溫），保持1~2h,再進行(xing)回(hui)火處理。

  ⑥. 焊接工藝參數可參照馬氏體不銹鋼的焊接。

2. 焊接材(cai)料的選擇及預熱、焊后回火規范

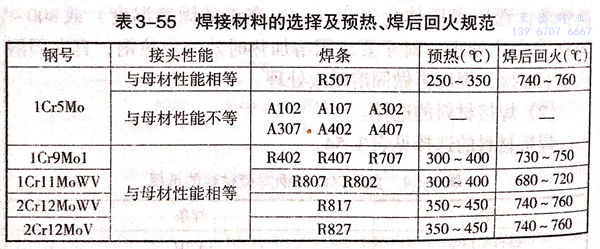

  焊(han)接(jie)材(cai)料的選擇及預(yu)熱，焊(han)后(hou)回(hui)火規(gui)范見表3-55.
