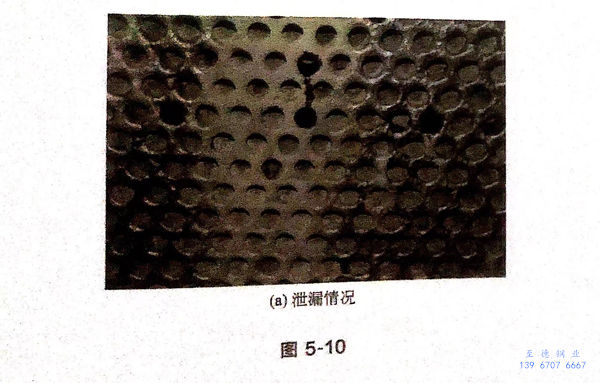

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼(gang)換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱管尺寸： 25mm×2mm.

3. 工作(zuo)環境

  殼程：過熱蒸汽(qi)。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情(qing)況：不銹(xiu)鋼換熱(re)管(guan)和管(guan)板連接(jie)處的(de)管(guan)內有水滲入，如圖5-10所(suo)示。

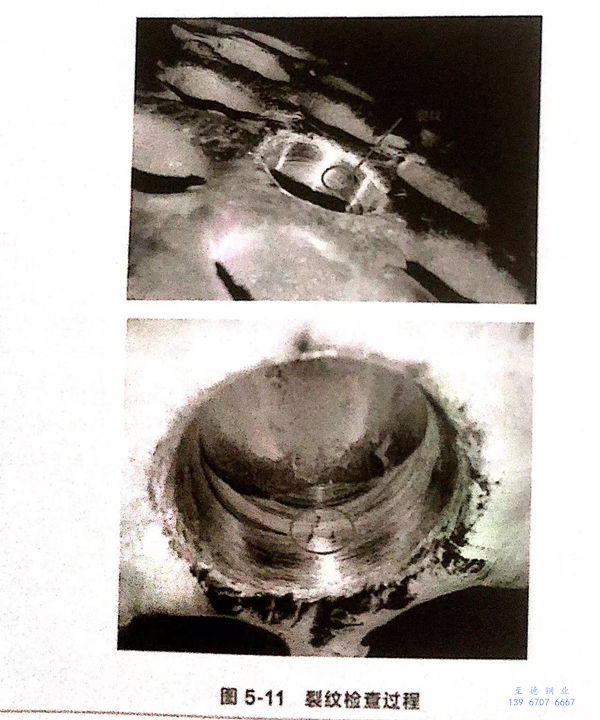

 對(dui)泄(xie)漏(lou)位置(zhi)打(da)磨(mo)后，在管內(nei)壁發現(xian)裂(lie)(lie)紋(wen)(wen)(wen)，隨(sui)著(zhu)深入打(da)磨(mo)，裂(lie)(lie)紋(wen)(wen)(wen)寬度(du)逐(zhu)漸(jian)增(zeng)大，如圖5-11所示，說明(ming)裂(lie)(lie)紋(wen)(wen)(wen)起源于換(huan)熱管外(wai)壁。

 4. 分析(xi)過程(cheng)

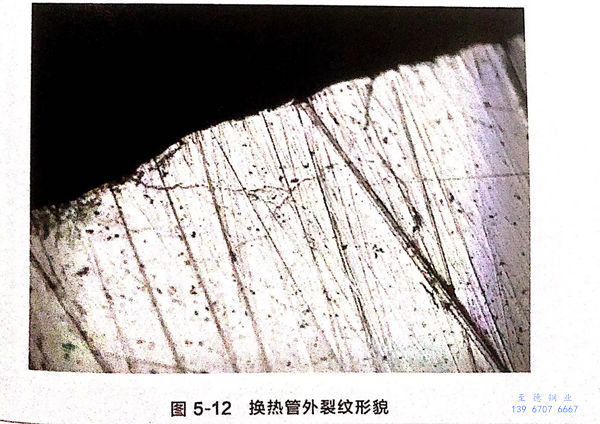

 切割一(yi)段泄漏的換(huan)熱(re)管(guan)進行分析。肉眼觀(guan)察到換(huan)熱(re)管(guan)外壁有一(yi)凹坑，從(cong)凹坑位置開始(shi)打磨，在(zai)顯微鏡(jing)下(xia)觀(guan)察到樹枝狀裂(lie)紋，如(ru)圖5-12所示。

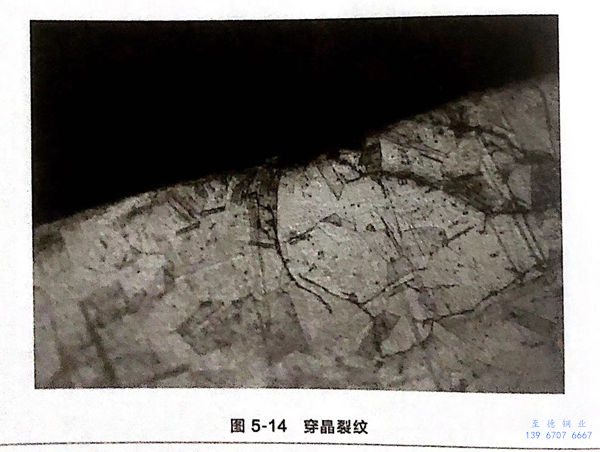

 材料的金相組織為典型的奧氏體組織，如圖5-13所示。在顯(xian)微(wei)鏡下觀(guan)察到有明顯(xian)的穿晶裂(lie)紋，如圖5-14所示。

 同時，在廢熱鍋爐進口水中檢測出氯離子，綜(zong)合分析(xi)可判(pan)斷：不銹鋼(gang)換熱管(guan)泄漏是由應力腐蝕(shi)開(kai)裂引起的。
