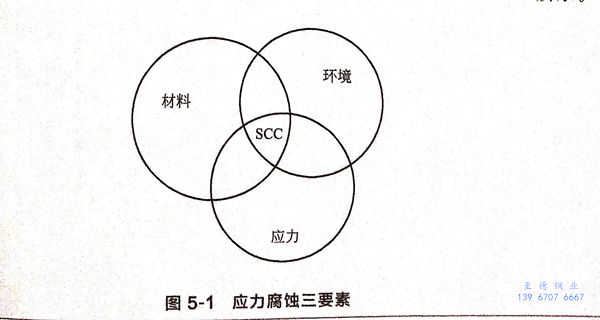

不銹鋼應力(li)腐蝕是由材料、環(huan)境和應力(li)三者共同作用(yong)的結果，如圖5-1所示。

不同的金屬或合金發生應(ying)力腐蝕的環境是不同的，截至目前已發現奧(ao)氏體(ti)不(bu)銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆性斷(duan)裂

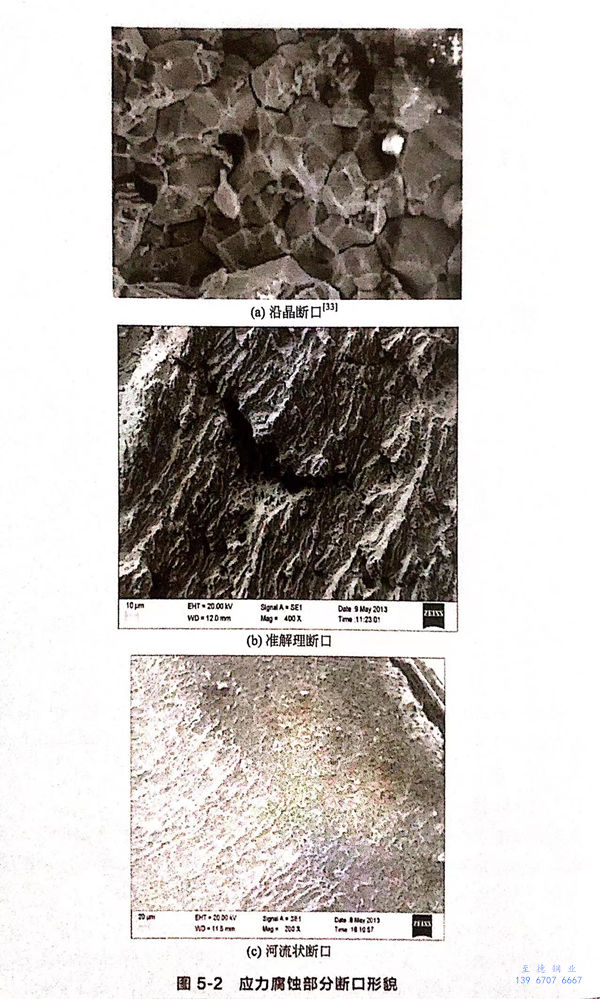

  應力腐(fu)蝕(shi)斷(duan)口(kou)是典型(xing)的脆性斷(duan)口(kou)，斷(duan)口(kou)附近肉(rou)眼觀察(cha)不(bu)到(dao)腐(fu)蝕(shi)產物和塑性變形。斷(duan)口(kou)形貌包(bao)括河流(liu)狀(zhuang)(zhuang)、扇狀(zhuang)(zhuang)、羽毛狀(zhuang)(zhuang)、魚骨(gu)狀(zhuang)(zhuang)等，在宏觀上裂紋擴(kuo)展垂(chui)直于應力方向，其形態(tai)有沿晶型(xing)、穿晶型(xing)和混合型(xing)，如圖5-2所示。

2. 樹枝狀裂紋

  應力腐蝕裂紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不確定性

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
