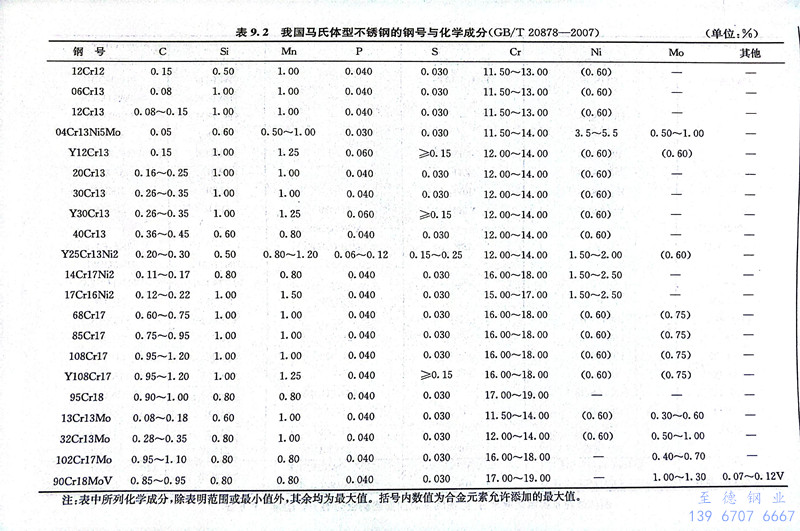

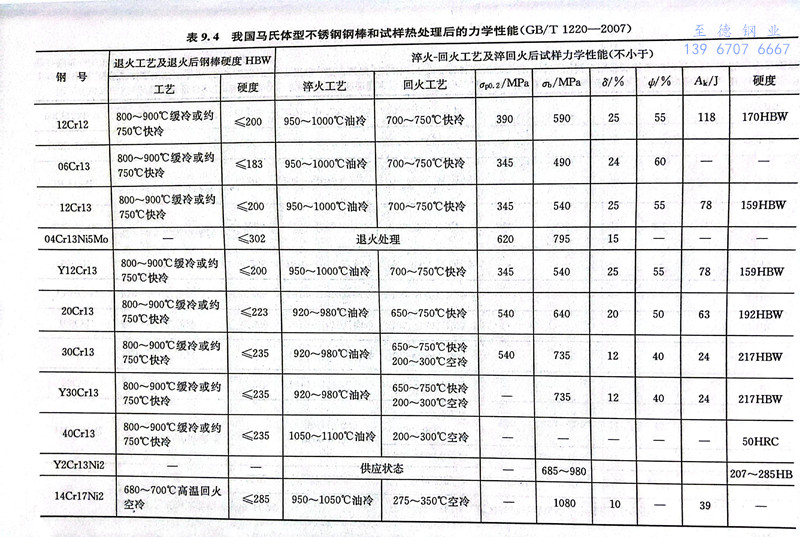

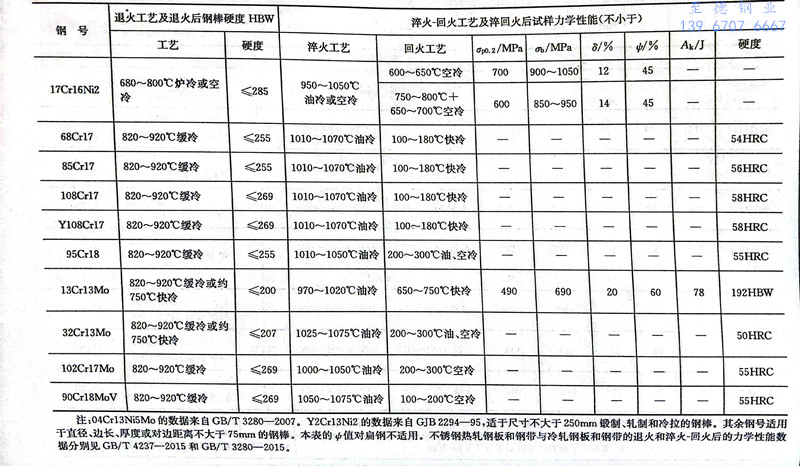

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

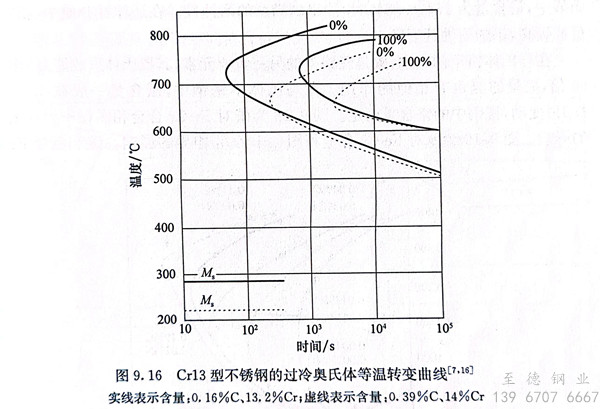

 Cr13型(xing)不(bu)銹鋼因(yin)含有(you)大(da)(da)量(liang)(liang)鉻元素，過冷(leng)(leng)(leng)奧氏體的(de)穩定性較(jiao)高（圖9.16），因(yin)此這類(lei)不(bu)銹鋼高溫加熱(re)后在(zai)空(kong)氣(qi)中冷(leng)(leng)(leng)卻即可以獲得馬(ma)氏體組織(zhi)。鍛后如(ru)冷(leng)(leng)(leng)卻較(jiao)快（在(zai)空(kong)氣(qi)中冷(leng)(leng)(leng)卻），由于變(bian)形(xing)的(de)殘余(yu)應力及(ji)組織(zhi)轉變(bian)的(de)共同影響，常會使(shi)鍛件(jian)表面產(chan)生裂(lie)紋，這種開裂(lie)傾向(xiang)因(yin)鋼中碳(tan)含量(liang)(liang)增(zeng)高而增(zeng)大(da)(da)，因(yin)此對這類(lei)鋼鍛后應緩(huan)慢冷(leng)(leng)(leng)卻，并及(ji)時地進行軟(ruan)化(hua)處理。
