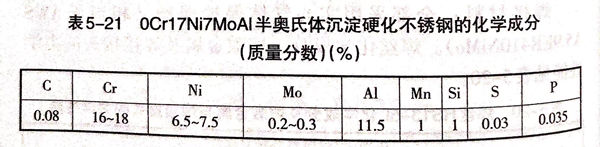

高壓容器材質為0Cr17Ni7MoAl不(bu)銹鋼，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢(wu)極氬弧(hu)焊打底，埋弧焊填充及蓋面工藝制造。

焊接工藝(yi)如下：

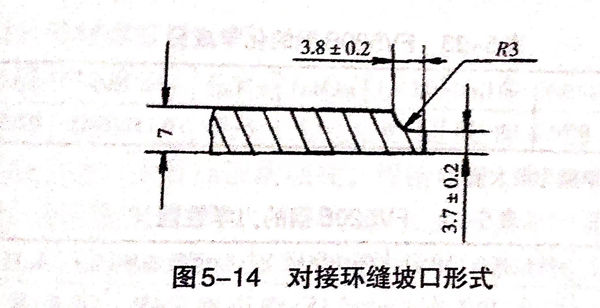

 ①. 兩半球殼體對(dui)接坡口形式(shi)如(ru)圖5-14所示。

 ②. 氬弧焊和埋弧焊用焊絲成分均與母材相同，直徑均為2mm,焊劑牌號為HJ260.

 ③. 焊件焊前(qian)進行噴砂(sha)處理。

 ④. 用手工鎢極(ji)氬弧焊進(jin)行定(ding)位(wei)，不(bu)填焊絲(si)，定(ding)位(wei)間距為(wei)50mm,對(dui)接處間隙不(bu)大(da)于0.5mm.

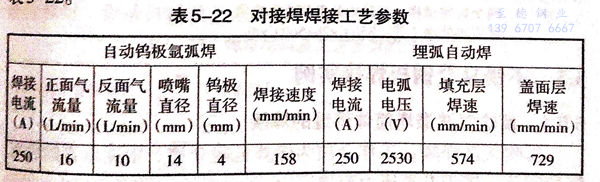

 ⑤. 將定位焊后的(de)(de)球形容器置(zhi)于專用(yong)的(de)(de)焊接轉胎上采(cai)用(yong)自(zi)動鎢(wu)極氬(ya)弧焊打(da)底，采(cai)用(yong)埋弧自(zi)動焊填充(chong)蓋面，焊接工藝參數見表(biao)5-22.

 ⑥. 焊接(jie)后的高壓容(rong)器(qi)接(jie)頭強(qiang)度(du)達到母材的98%,沖擊(ji)韌度(du)達到母材的60%,容(rong)器(qi)的低溫及常(chang)溫疲勞試驗均合(he)格，容(rong)器(qi)的性(xing)能滿足設計和使用(yong)要求(qiu)。
