06Cr13Al是一種低鉻的鐵(tie)素體(ti)不銹鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

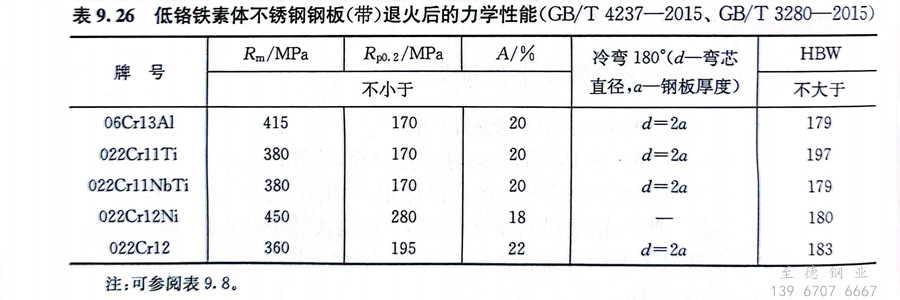

  06Cr13Al鋼的始鍛(duan)溫度(du)為1040～1150℃，終加(jia)工溫度(du)不大于(yu)760℃，應控(kong)制熱(re)加(jia)工工藝(yi)以(yi)得到比較(jiao)細的晶粒組(zu)織，以(yi)便通過隨后(hou)的處理(li)獲得所(suo)要求的塑性(xing)和韌性(xing)。06Cr13Al鋼的退(tui)火(huo)溫度(du)為780～830℃，空冷(leng)或緩冷(leng)。經(jing)退(tui)火(huo)后(hou)鋼板(ban)的力學性(xing)能見表9.26。

  06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
