奧氏(shi)(shi)體(ti)不(bu)(bu)銹鋼具有(you)面心立方晶體(ti)結構(gou)，無磁性(xing)，不(bu)(bu)能通過熱處理(li)強化，只(zhi)能采(cai)用冷加(jia)工(gong)強化手段(duan)提高強度。由于其耐蝕，良(liang)好的常溫和(he)低溫韌性(xing)、易成型(xing)性(xing)和(he)良(liang)好的可焊性(xing)而廣泛應用于各工(gong)業領域(yu)和(he)日常消費領域(yu)。奧氏(shi)(shi)體(ti)不(bu)(bu)銹鋼產(chan)量約占不(bu)(bu)銹鋼產(chan)量的70%，其產(chan)品涵蓋板(ban)、管、絲、帶(dai)、棒材、鍛件等幾乎所有(you)的冶(ye)金產(chan)品類(lei)型(xing)。
（0Cr17Ni13Mo2N）316N不(bu)銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。
一(yi)、化學成分(fen)

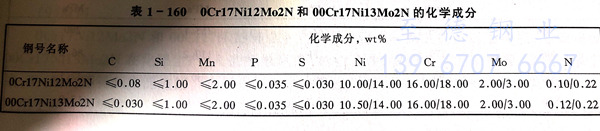

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的化(hua)學成(cheng)分列于表1-160。
二(er)、室溫力(li)學性(xing)能

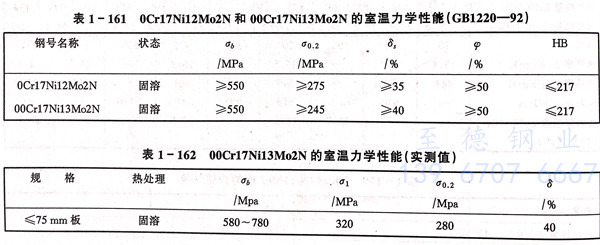

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的室(shi)溫力學性(xing)能見表 1-161 一些實(shi)測數(shu)據(ju)見表 1-162 。
三、高溫力(li)學性能

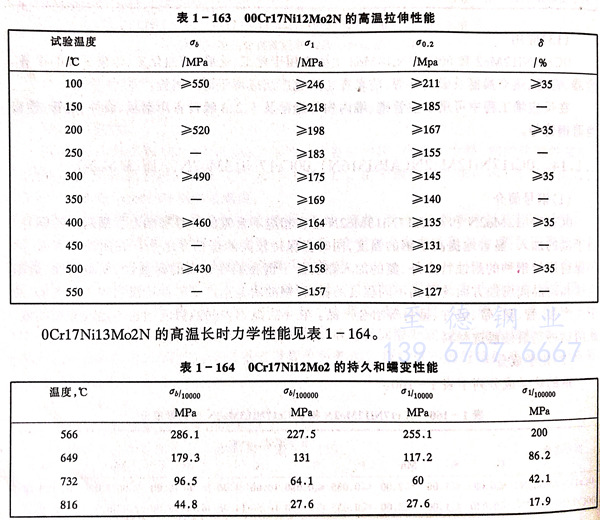

（00Cr17Ni13Mo2N）316LN不銹鋼的高溫拉(la)伸性能見表 1-163 。
（0Cr17Ni13Mo2N）316N不銹(xiu)鋼的(de)高溫長時(shi)力(li)學性能見表 1-164。
四、斷裂韌(ren)性

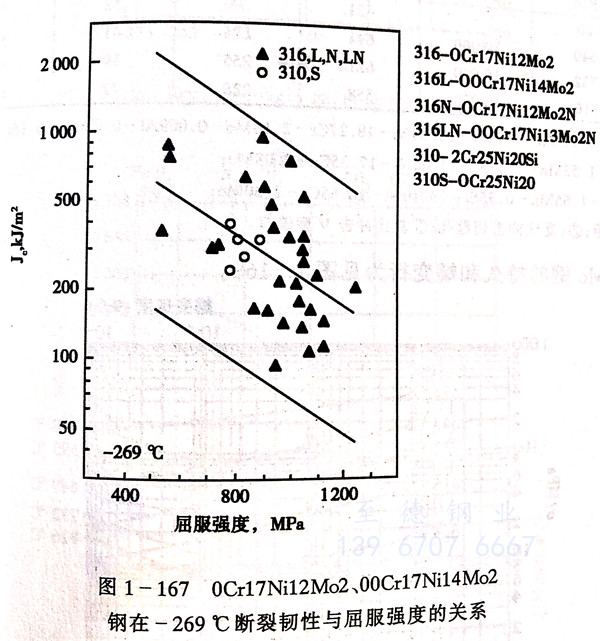

含氮的（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼在低溫的斷裂韌性見圖1-167。
五、耐蝕性
兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO3,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。
六(liu)、工藝(yi)性能
a. 熱(re)加(jia)工(gong)(gong) 鋼的熱(re)加(jia)工(gong)(gong)性能良好，與不含氮(dan)鋼相似，由于其(qi)強(qiang)度高，需(xu)稍大(da)的變形(xing)力。適宜的熱(re)加(jia)工(gong)(gong)溫度范圍為1150~850℃。
b. 冷(leng)加工 除變形(xing)抗力稍(shao)大外，此類(lei)鋼易于(yu)冷(leng)成形(xing)。
c. 熱處理 固溶處理溫(wen)度(du)為1010~1120℃.薄帶生產的保溫(wen)時(shi)間為5min/mm(厚(hou)度(du)），在水(shui)或空氣中冷卻。消除應力退火溫(wen)度(du)為250~450℃ x (2~4h)空冷。
d. 焊(han)接(jie)(jie)可采用(yong)(yong)各種焊(han)接(jie)(jie)方法進行焊(han)接(jie)(jie)，焊(han)接(jie)(jie)材料宜(yi)選用(yong)(yong)與之相匹配(pei)的(de)含氮(dan)的(de)焊(han)接(jie)(jie)材料，以保證材料的(de)力(li)學性能，對于00Cr17Ni13Mo2N鋼焊(han)后(hou)不需固溶(rong)處理，在強(qiang)腐蝕環境下使用(yong)(yong)的(de)焊(han)接(jie)(jie)件(jian)，不推(tui)薦選用(yong)(yong)0Cr17Ni12Mo2N。
七、物(wu)理性能

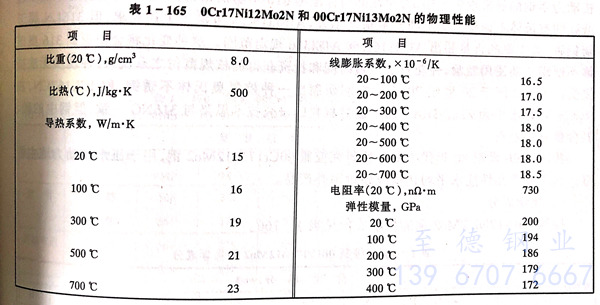

316N不銹鋼和(he)316LN不銹鋼材料的物理(li)性能見表(biao)1-165。
八、應用
（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼主要(yao)用于要(yao)求較高強(qiang)度(du)的腐蝕環境(jing)(jing)，超低(di)碳(tan)型(xing)00Cr17Ni13Mo2N在化肥生(sheng)(sheng)產(chan)，人造纖維生(sheng)(sheng)產(chan)，造紙工(gong)(gong)業，制藥工(gong)(gong)業的反應(ying)器，高壓(ya)設備管線(xian)、泵、閥門等(deng)得到廣泛(fan)應(ying)用。在尿素(su)生(sheng)(sheng)產(chan)中(zhong)(zhong)，需通(tong)過休(xiu)氏試驗的設備和管線(xian)尤其適(shi)用。亦(yi)可(ke)用于超導和核聚變(bian)環境(jing)(jing)中(zhong)(zhong)的無(wu)磁高強(qiang)度(du)部件。
