在线亚洲日产一区二区

00Cr17Ni14Mo2 (316LUG)

（尿(niao)素(su)級00Cr17Ni14Mo2）316LUG不銹鋼(gang) 是(shi)在(zai)（00Cr17Ni14Mo2）316L不銹鋼基礎上，通過提(ti)高(gao)鎳含量(liang)和降(jiang)低(di)鋼中的(de)磷含量(liang)，從而提(ti)高(gao)了鋼在(zai)尿(niao)(niao)素生產環境中的(de)耐均勻腐蝕，耐選擇性(xing)腐蝕和耐晶間腐蝕性(xing)能所形成(cheng)(cheng)的(de)新(xin)鋼種(zhong)。此(ci)鋼已成(cheng)(cheng)為尿(niao)(niao)素生產裝置的(de)關鍵材料。

一、化學成分

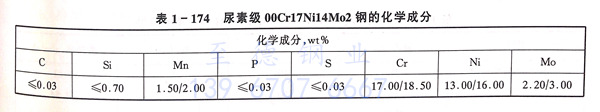

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼(gang)的化學成(cheng)分見(jian)表 1-174 。

二、力(li)學性能

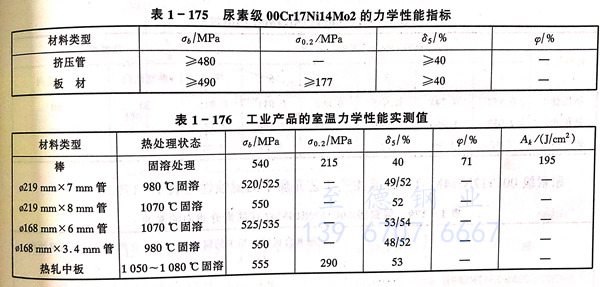

  （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼技(ji)術條件的室溫(wen)力學性(xing)能指標見表(biao) 1-175 。工業產品實測值見表(biao) 1-176 。

三(san)、高(gao)溫拉伸(shen)性能

 （尿素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的高溫瞬(shun)時拉(la)伸性能見圖 1-214 。

四、耐蝕(shi)性能

  a. 均(jun)勻腐蝕

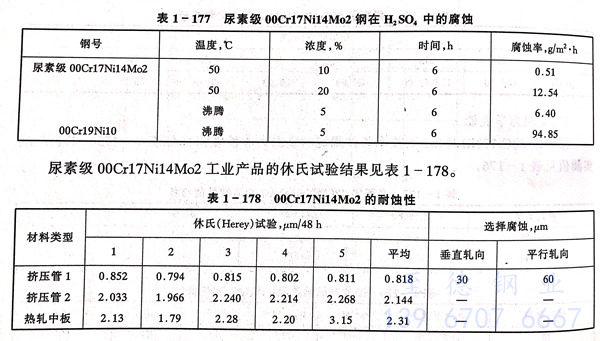

   在(zai)硫酸環境下鋼的性(xing)能(neng)見表 1-177 。

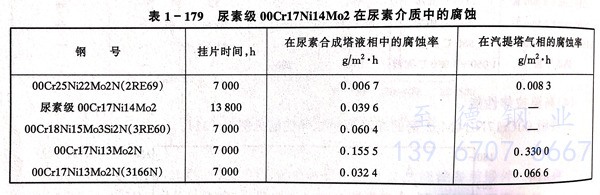

（00Cr17Ni14Mo2）316LUG不銹鋼 在尿素生產工藝介質中的(de)耐蝕性見(jian)表 1-179 。

  b. 晶間(jian)腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當鋼中的碳含量≤0.02%時，可通過所有的最腐(fu)蝕試方法檢驗(yan)。

  c. 耐(nai)點(dian)蝕性(xing)能(neng)

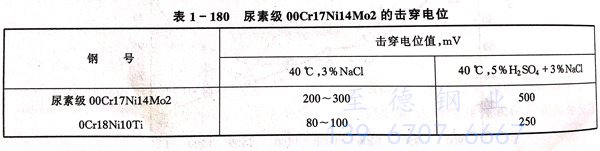

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的點蝕擊穿(chuan)電位值列人表(biao)1-180。

五、工藝(yi)性能

  a. 熱(re)加工

  （尿(niao)素(su)級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼(gang)的熱(re)(re)(re)加工性(xing)能良好，其熱(re)(re)(re)塑性(xing)較304L不銹(xiu)鋼(gang)稍低，變形(xing)抗力稍高。鋼(gang)的適宜(yi)鍛、軋(ya)溫度為(wei)950~1300℃，熱(re)(re)(re)加工加熱(re)(re)(re)溫度以(yi)1150~1200℃ 為(wei)宜(yi)，熱(re)(re)(re)穿孔的適宜(yi)加熱(re)(re)(re)溫度為(wei)1100~1150℃。

  b. 冷加工

  （尿素級(ji)00Cr17Ni14Mo2）316LUG不(bu)(bu)銹(xiu)鋼(gang)的冷加(jia)工特(te)性同于316L不(bu)(bu)銹(xiu)鋼(gang)。

 c. 熱處(chu)理

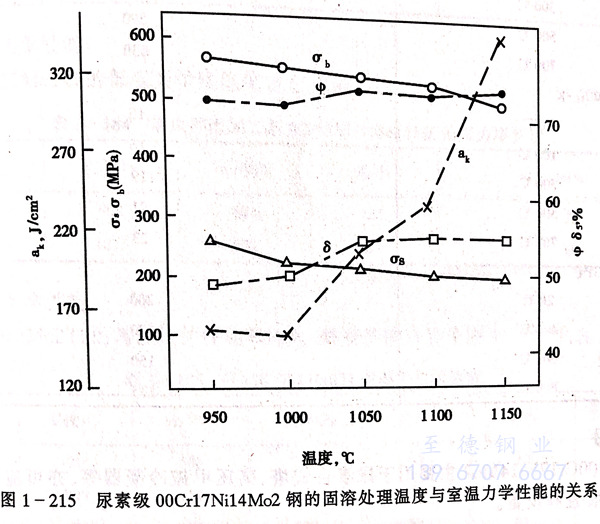

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的固(gu)溶處理溫度(du)為1050~1100℃，固(gu)溶溫度(du)對室溫力學(xue)性(xing)能的影響見圖(tu)1-215。

  d. 焊接

  （尿(niao)素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼具有良好的焊(han)接性能，可采用(yong)各種(zhong)焊(han)接方法進行焊(han)接，焊(han)接材料(liao)為00Cr25Ni22Mn4Mo2N，焊(han)后不(bu)需熱(re)處理，其焊(han)后的耐(nai)蝕性和力學性能近于母材，可滿足尿(niao)素(su)生產設備的技術要求。

六(liu)、物理(li)性(xing)能

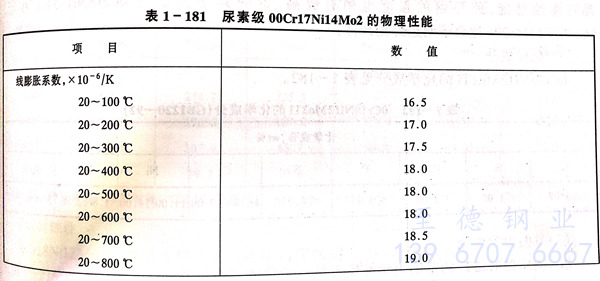

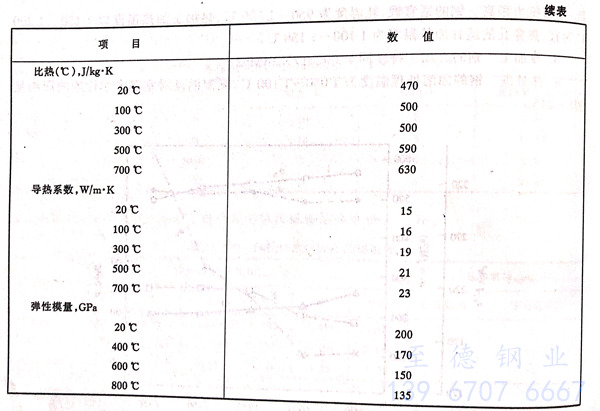

 （尿素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的物理性(xing)能見(jian)表1-181。

七(qi)、應用

 （尿素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼(gang)主要用于尿素合(he)成塔，高壓甲胺冷(leng)凝器等，亦可應用其他化(hua)學加工工業的裝置和設備。
