浙江至(zhi)德鋼(gang)業有限(xian)公(gong)司(si)技術人員(yuan)，根據公(gong)司(si)車間(jian)生產(chan)工藝及檢(jian)驗發現(xian)不銹鋼管擠壓時，使用(yong)的空(kong)心坯可(ke)以由以下三種方法(fa)獲得：

 1. 在實(shi)心(xin)坯料上，直(zhi)接鉆一個直(zhi)徑比擠壓(ya)芯棒直(zhi)徑略(lve)大的(de)孔(kong)。這種方法用(yong)于得(de)到直(zhi)徑為50mm以下(xia)的(de)孔(kong)。

 2. 在(zai)實(shi)心坯料上，先預鉆一個直(zhi)徑(jing)為20~30mm的(de)小孔(kong)，然(ran)后在(zai)擴(kuo)(kuo)孔(kong)機上將孔(kong)擴(kuo)(kuo)大到(dao)指定的(de)尺寸。這種方法用于得到(dao)50~100mm的(de)孔(kong)。

 3. 實心坯(pi)料在(zai)穿孔(kong)(kong)機上直接(jie)穿孔(kong)(kong)，得到所要求尺寸(cun)的孔(kong)(kong)。這種方法用于大于100mm的孔(kong)(kong)。

  無論以何種方法獲得的空心坯料，其主要的質量指標是空心壞料的同心度及其內孔的彎曲度。在坯料進行穿孔或擴孔時，影響穿孔空心坯同心度和內孔看曲度的，同時也是影響其擠壓鋼管壁厚均勻度極限值的參數，主要是坯料的長度Lz,與其內孔的直徑dg的比值。一般情況下，為了確保空心坯的同心度和擠壓管壁厚均勻度的極限值，將參數L2/ds限制在一定范圍內。實心坯料穿孔時，L,/d8=5~7(碳素鋼7,不銹(xiu)鋼 5~6);空心坯料擴孔時，L/dg=10~12(最大L/dg可達到15)。

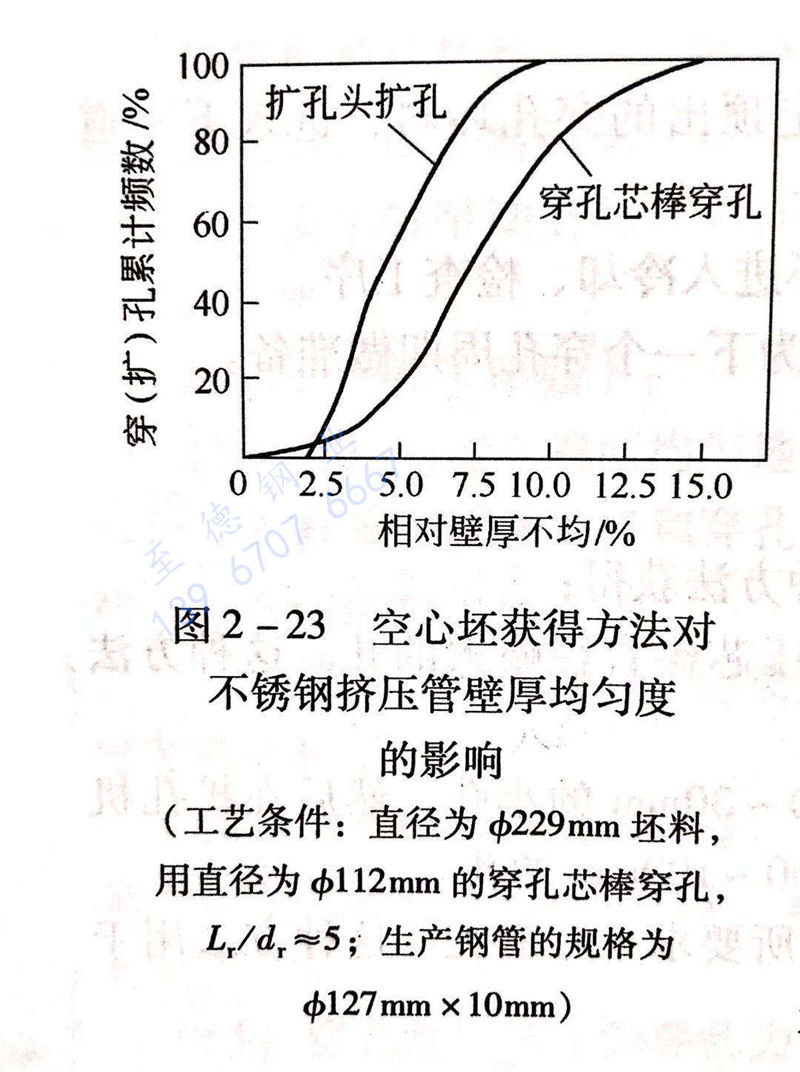

  L,/d比值的選擇主要取決于材料的變形抗力以及對擠壓不銹鋼管壁厚精度的要求。06Cr18N111Ti不銹鋼坯料穿孔后空心坯壁厚不均影響的試驗結果顯示，隨著L/ds的比值從4.4增大至6.1,穿孔后空心坯的壁厚不均增大15%.根據奧地利原VEW公司在34MN擠壓機上所得到的數據，空心坯的獲得方法對不銹鋼擠壓鋼管壁厚均勻度的影響示于圖2-23。由圖2-23可知，擴孔工藝比穿孔工藝具有更高的空心坯壁厚精度。

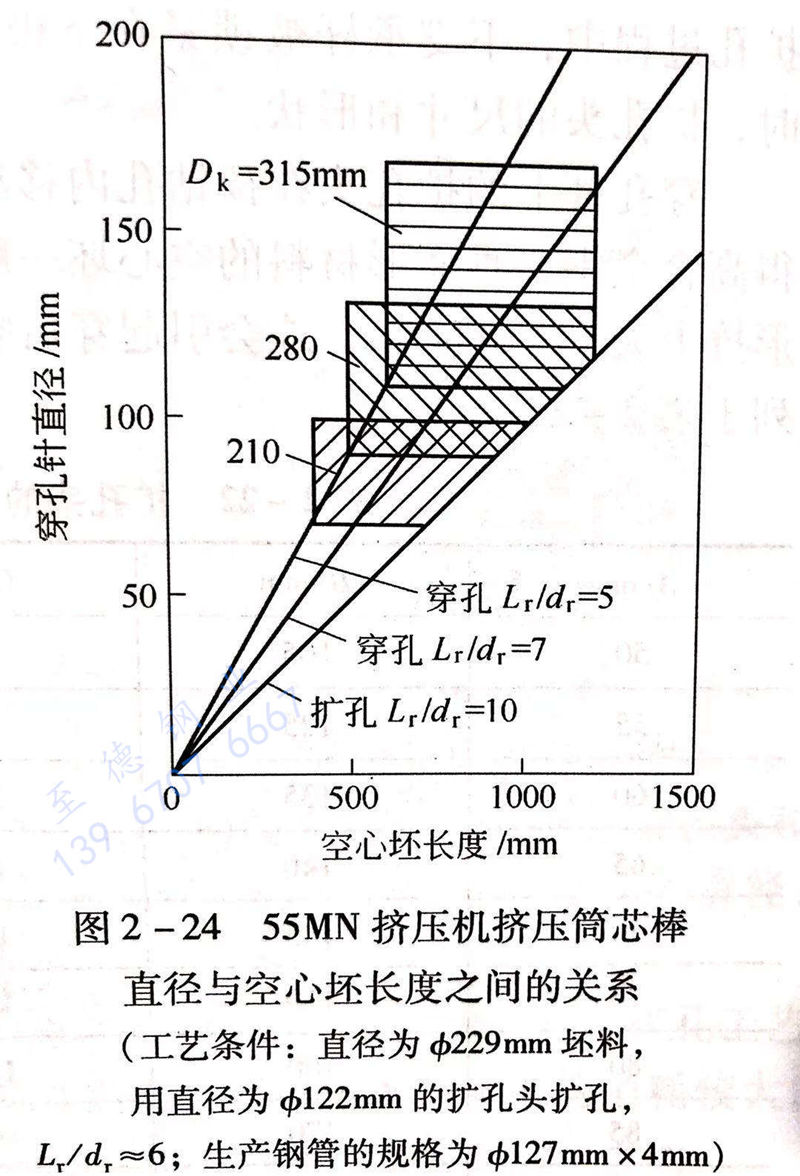

 55MN擠壓機上(shang)，采用(yong)ф210mm、ф280mm和ф315mm 擠壓筒時的(de)(de)芯(xin)棒(bang)直(zhi)徑空(kong)心坯(pi)長度(du)(du)之間的(de)(de)關系示(shi)于(yu)圖(tu)2-24。圖(tu)中(zhong)有細線的(de)(de)區域表示(shi)可能的(de)(de)芯(xin)棒(bang)直(zhi)徑與(yu)空(kong)心坯(pi)的(de)(de)長度(du)(du)的(de)(de)比(bi)值。采用(yong)坯(pi)料的(de)(de)孔工藝(yi)，將使這(zhe)個區域向較小(xiao)的(de)(de)空(kong)心坯(pi)長度(du)(du)方面明(ming)顯地縮小(xiao)。在(zai)許多(duo)情況下(xia)，不(bu)銹(xiu)鋼管縮小(xiao)到(dao)一半。

 不銹鋼管(guan)坯料在穿孔和擴孔時(shi)，必須滿(man)足(zu)以下(xia)條(tiao)件：在一(yi)次行程中(zhong)，孔的擴大不應超(chao)過(guo)5倍；擴孔時(shi)的延(yan)伸系數不應超(chao)過(guo)1.45;穿孔時(shi)的延(yan)伸系數不應超(chao)過(guo)1.60。

采用擴(kuo)(kuo)(kuo)孔(kong)(kong)工藝(yi)的效果隨著穿孔(kong)(kong)機(ji)噸位或擴(kuo)(kuo)(kuo)孔(kong)(kong)芯棒直徑的減小(xiao)而增加。在(zai)這種情況下(xia)，擴(kuo)(kuo)(kuo)孔(kong)(kong)工藝(yi)可以用到擠壓筒(tong)的整個長度擴(kuo)(kuo)(kuo)孔(kong)(kong)頭(tou)擴(kuo)(kuo)(kuo)孔(kong)(kong)的坯料。所以，對(dui)于(yu)10~25MN擠壓機(ji)的擠壓穿孔(kong)(kong)芯棒穿孔(kong)(kong)車(che)間，立式穿（擴(kuo)(kuo)(kuo)）孔(kong)(kong)機(ji)的選擇應(ying)該是更簡單的擴(kuo)(kuo)(kuo)孔(kong)(kong)機(ji)，而不是穿孔(kong)(kong)機(ji)。

 對于直(zhi)徑超過150mm的(de)孔(kong)，采用擴(kuo)孔(kong)工藝是(shi)不(bu)合適的(de)，因(yin)(yin)為這(zhe)就需(xu)要使坯料(liao)的(de)鉆孔(kong)直(zhi)徑超過35mm,因(yin)(yin)而增加了金屬消耗，或者是(shi)需(xu)要進行2次擴(kuo)孔(kong)。其(qi)結果是(shi)使擠壓生產線(xian)的(de)部(bu)分設備閑置，降低了整(zheng)條(tiao)生產線(xian)的(de)生產的(de)影(ying)響效率。

 最(zui)直(zhi)接(jie)(jie)影響(xiang)穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)料(liao)(liao)(liao)(liao)(liao)同心(xin)(xin)(xin)度(du)的(de)(de)因素是穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)坯(pi)料(liao)(liao)(liao)(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)(kong)(kong)筒(tong)(tong)內襯(chen)(chen)之間(jian)(jian)(jian)(jian)(jian)(jian)(jian)的(de)(de)間(jian)(jian)(jian)(jian)(jian)(jian)(jian)隙(xi)。穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)時(shi)，由于(yu)實心(xin)(xin)(xin)坯(pi)料(liao)(liao)(liao)(liao)(liao)在(zai)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內預先經(jing)過(guo)鐓(dui)(dui)粗(cu)工序，因此當鐓(dui)(dui)粗(cu)壞料(liao)(liao)(liao)(liao)(liao)的(de)(de)鐓(dui)(dui)粗(cu)變形程度(du)足(zu)夠時(shi)，鐓(dui)(dui)粗(cu)后(hou)(hou)坯(pi)料(liao)(liao)(liao)(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內襯(chen)(chen)的(de)(de)牙孔(kong)(kong)(kong)(kong)和擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)工藝之間(jian)(jian)(jian)(jian)(jian)(jian)(jian)的(de)(de)間(jian)(jian)(jian)(jian)(jian)(jian)(jian)隙(xi)，基本上應(ying)等(deng)于(yu)零，在(zai)這(zhe)種情況下，穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)坯(pi)料(liao)(liao)(liao)(liao)(liao)與(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內襯(chen)(chen)之間(jian)(jian)(jian)(jian)(jian)(jian)(jian)的(de)(de)間(jian)(jian)(jian)(jian)(jian)(jian)(jian)隙(xi)對于(yu)穿(chuan)(chuan)(chuan)孔(kong)(kong)(kong)(kong)后(hou)(hou)空(kong)心(xin)(xin)(xin)坯(pi)同心(xin)(xin)(xin)度(du)的(de)(de)影響(xiang)非常小(xiao)。而當擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)，由于(yu)預鉆(zhan)(zhan)孔(kong)(kong)(kong)(kong)坯(pi)料(liao)(liao)(liao)(liao)(liao)在(zai)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內不進行預先鐓(dui)(dui)粗(cu)，因此，當預鉆(zhan)(zhan)孔(kong)(kong)(kong)(kong)坯(pi)料(liao)(liao)(liao)(liao)(liao)進行擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)，預鉆(zhan)(zhan)孔(kong)(kong)(kong)(kong)空(kong)心(xin)(xin)(xin)坯(pi)料(liao)(liao)(liao)(liao)(liao)外徑與(yu)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內襯(chen)(chen)之間(jian)(jian)(jian)(jian)(jian)(jian)(jian)的(de)(de)間(jian)(jian)(jian)(jian)(jian)(jian)(jian)隙(xi)使(shi)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)過(guo)程的(de)(de)穩定性降(jiang)低(di)，因而直(zhi)接(jie)(jie)影響(xiang)到(dao)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)后(hou)(hou)空(kong)心(xin)(xin)(xin)坯(pi)的(de)(de)同心(xin)(xin)(xin)度(du)。在(zai)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)時(shi)，對于(yu)坯(pi)料(liao)(liao)(liao)(liao)(liao)與(yu)擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)筒(tong)(tong)內襯(chen)(chen)之間(jian)(jian)(jian)(jian)(jian)(jian)(jian)的(de)(de)間(jian)(jian)(jian)(jian)(jian)(jian)(jian)隙(xi)應(ying)當特別引起(qi)注意，并(bing)且應(ying)盡可能地(di)做到(dao)最(zui)小(xiao)，且做到(dao)精確(que)(que)。這(zhe)是確(que)(que)保擴(kuo)(kuo)(kuo)孔(kong)(kong)(kong)(kong)后(hou)(hou)空(kong)心(xin)(xin)(xin)坯(pi)同心(xin)(xin)(xin)度(du)的(de)(de)關鍵(jian)。

另(ling)外(wai)，有資料認為(wei)碳鋼(gang)(gang)和(he)(he)低合金鋼(gang)(gang)穿孔時的延伸(shen)系(xi)(xi)數不(bu)(bu)應大于(yu)1.6,不(bu)(bu)銹鋼(gang)(gang)不(bu)(bu)應超過1.5,而擴(kuo)孔時不(bu)(bu)銹鋼(gang)(gang)的延伸(shen)系(xi)(xi)數不(bu)(bu)應大于(yu)1.3。圖2-23所示(shi)為(wei)空心坯獲得方法對不(bu)(bu)銹鋼(gang)(gang)擠(ji)壓(ya)管壁(bi)厚均(jun)勻度的影響(xiang)。坯料直徑(jing)為(wei)229mm,穿孔芯棒和(he)(he)擴(kuo)孔頭(tou)的直徑(jing)為(wei)112mm。前(qian)者(zhe) L/d,≈5,生產的不(bu)(bu)銹鋼(gang)(gang)管規格(ge)為(wei) ф127mm x10mm;后者(zhe)L/d,≈6,生產的不(bu)(bu)銹鋼(gang)(gang)管規格(ge)為(wei)ф127mmx4mm.圖2-24所示(shi)為(wei)55MN 擠(ji)壓(ya)機(ji)210mm、280mm和(he)(he)315mm擠(ji)壓(ya)筒的芯棒直徑(jing)和(he)(he)空心坯長度之間的關系(xi)(xi)。
