在线亚洲日产一区二区

高純Cr29Mo4Ni2、S44800

  高純（Cr29Mo4Ni2）S44800不銹鋼是一種高純高Cr，Mo的鐵素體不銹鋼，在很多苛刻的腐蝕介質中具有優異的耐蝕性，如氯化物、堿、硝酸、尿素、氨基酸、有機酸中，其耐蝕性超過高鎳合金。此鋼還具有優異的耐稀的還原酸性能，優異的抗氧化、抗硫化性能，此鋼還具有良好的韌性，加工成型性，可焊性，所以在很多苛刻的介質中用它代替價格昂貴的Ti鎳基合金。

一、化學成(cheng)分

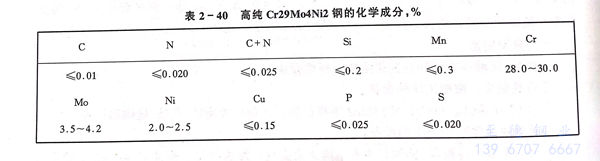

高(gao)純（Cr29Mo4Ni2）S44800不銹鋼(gang)的化學成分見表(biao)2-40。

二、物理性能

密度 p：7.6g／cm³；

線膨脹系數 α：21～100℃時，9.4 10^-6／℃；

熱導(dao)率 λ：100℃時，16.2 W／m·K；

比熱容(rong) C：448 J／kg·℃；

彈性模量(liang) E 20 000 MPa。

三、力(li)學性能(neng)

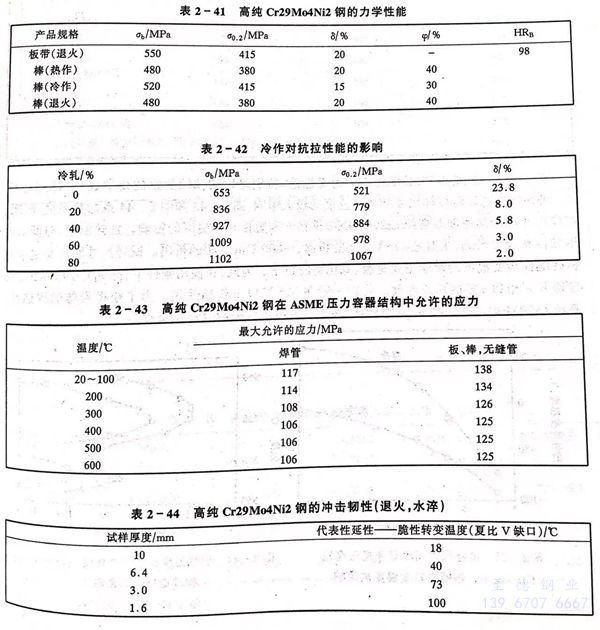

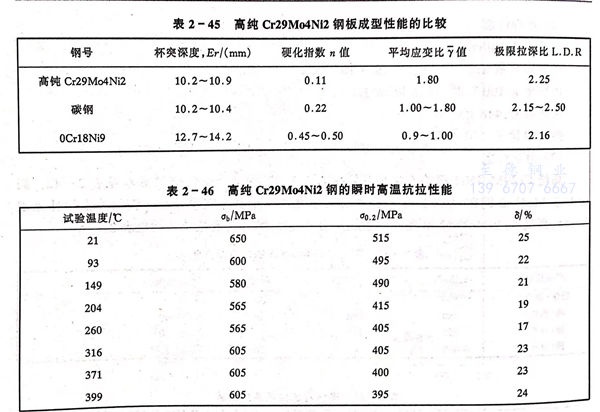

高(gao)純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼的(de)力(li)學(xue)性(xing)(xing)能(neng)(neng)(neng)見(jian)表(biao)2-41。冷(leng)作對力(li)學(xue)性(xing)(xing)能(neng)(neng)(neng)的(de)影響(xiang)見(jian)表(biao)2-42。高(gao)純（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼在ASME壓力(li)容器結構(gou)中(zhong)允許的(de)應(ying)力(li)見(jian)表(biao)2-43。鋼的(de)沖(chong)擊韌(ren)性(xing)(xing)見(jian)表(biao)2-44，高(gao)純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼板成(cheng)形性(xing)(xing)能(neng)(neng)(neng)見(jian)表(biao)2-45，瞬時高(gao)溫抗拉性(xing)(xing)能(neng)(neng)(neng)見(jian)表(biao)2-46。

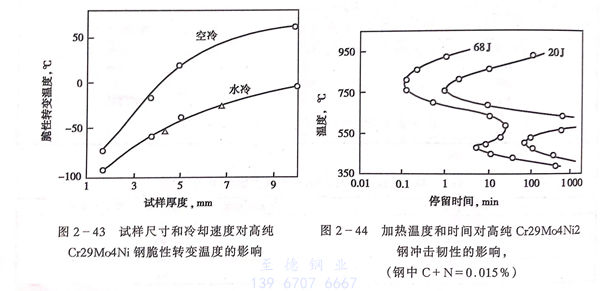

 應(ying)(ying)當指出(chu)，高(gao)(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼(gang)(gang)的(de)力學性能(neng)，特別是鋼(gang)(gang)的(de)韌(ren)性受(shou)鋼(gang)(gang)的(de)化(hua)學成分（特別是C，N），熱處理工藝以(yi)及試樣(yang)(yang)尺寸(cun)(cun)和冷(leng)卻(que)速(su)度(du)(du)的(de)極大影響，圖2-43和圖2-44系加(jia)熱溫(wen)度(du)(du)、時(shi)間、試樣(yang)(yang)尺寸(cun)(cun)和冷(leng)卻(que)速(su)度(du)(du)對高(gao)(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼(gang)(gang)韌(ren)性和脆性轉變溫(wen)度(du)(du)的(de)影響。加(jia)熱溫(wen)度(du)(du)、時(shi)間對此鋼(gang)(gang)韌(ren)性有(you)極大影響，主(zhu)要是475℃a相的(de)析(xi)出(chu)，～800℃o（x）相的(de)析(xi)出(chu)。試樣(yang)(yang)尺寸(cun)(cun)和冷(leng)卻(que)速(su)度(du)(du)對鋼(gang)(gang)的(de)脆性轉變溫(wen)度(du)(du)的(de)影響主(zhu)要是碳、氮(dan)化(hua)物的(de)析(xi)出(chu)。為此，在使(shi)用(yong)條件下(xia)，高(gao)(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)鋼(gang)(gang)應(ying)(ying)避(bi)開a相和。相的(de)形(xing)成溫(wen)度(du)(du)。此鋼(gang)(gang)一般(ban)在315℃以(yi)下(xia)長期使(shi)用(yong)。為了(le)獲得最佳的(de)耐蝕性。高(gao)(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800不(bu)銹(xiu)鋼(gang)(gang)應(ying)(ying)采用(yong)真空精煉，在很窄的(de)范圍內控制合金(jin)化(hua)學成分。

四、耐蝕性

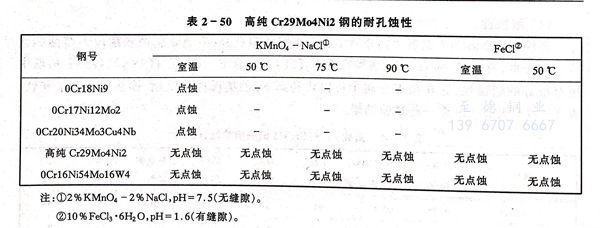

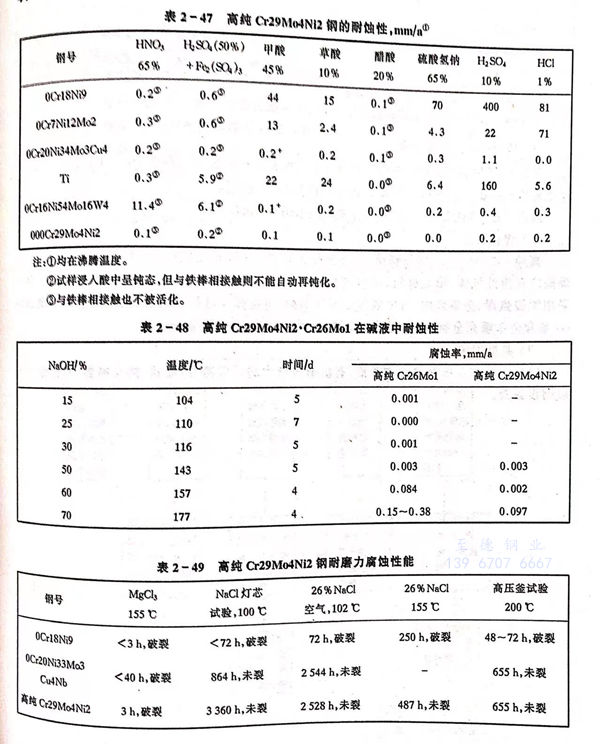

 高純（Cr29Mo4Ni2）S44800 不銹鋼氯化物介質中具有很好的耐孔蝕，耐縫隙腐蝕和耐應力腐蝕的性能。在海水，苛性堿，稀H₂SO₄，各種活度H₃PO₄（包括含F，Cl的H₃PO₄），各種有機酸中也有很好的耐蝕性，它在很多介質中可以代替高Ni的奧氏體不銹(xiu)鋼，鎳基耐蝕合金和鈦。表2-47～表2-50系一些試驗結果。

五、冷、熱(re)加工和熱(re)處理(li)

 高純（Cr29Mo4Ni2）S44800不銹鋼(gang)有(you)良好的(de)熱加(jia)(jia)工性(xing)，此(ci)鋼(gang)適宜的(de)熱加(jia)(jia)工溫度(du)800～1150℃，熱加(jia)(jia)工終(zhong)止(zhi)溫度(du)≤800℃。此(ci)鋼(gang)有(you)極好的(de)延性(xing)和(he)低的(de)加(jia)(jia)工硬化傾向。

 高純（Cr29Mo4Ni2）S44800不銹鋼熱處理應加熱到1010℃，水冷。

六、焊接(jie)性能(neng)

 高純(chun)（Cr29Mo4Ni2）S44800不銹鋼(gang)的(de)焊(han)(han)(han)接，應注意保證焊(han)(han)(han)縫(feng)、母(mu)(mu)材有(you)極低(di)的(de)碳、氮(dan)和氫、氧含量，因此焊(han)(han)(han)前應對惰性(xing)氣(qi)體、填充材料、母(mu)(mu)材進行仔(zi)細(xi)準備，焊(han)(han)(han)后清理污染。高純(chun)（Cr29Mo4Ni2）S44800不銹鋼(gang)可(ke)采用(yong)鎢極弧焊(han)(han)(han)、金(jin)(jin)屬弧焊(han)(han)(han)，可(ke)用(yong)氬氣(qi)或(huo)氨氣(qi)保護，可(ke)選擇與母(mu)(mu)材相同(tong)材料，也(ye)可(ke)選擇不銹鋼(gang)或(huo)Ni基(ji)合(he)金(jin)(jin)作填充金(jin)(jin)屬，根據所需要(yao)焊(han)(han)(han)縫(feng)力(li)學性(xing)能(neng)和耐(nai)蝕性(xing)來(lai)確定(ding)。

七、典型用途

 可用(yong)于海水及各種(zhong)氯化物溶液、有機酸(suan)溶液中的反應器(qi)，冷(leng)凝器(qi)，熱交換器(qi)，苛性鈉生(sheng)產濃(nong)縮設(she)備等。
