在线亚洲日产一区二区

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以Ti穩定化的(de)超低碳、氮的(de)高鉻鉬在線亞洲日產一區二區:鐵素體不銹鋼，它在海水和含氯化(hua)物介質中具有極(ji)好的耐(nai)孔蝕、在線亞洲日產一區二區:耐縫隙腐蝕性能。它具有(you)良好的(de)強度、韌性和可(ke)(ke)焊性，即使在(zai)焊后于(yu)零下溫度仍有(you)一定的(de)韌性。它主要用(yong)于(yu)海水(shui)或其(qi)他含氯化(hua)物溶液的(de)工(gong)廠，可(ke)(ke)制作洗滌器、冷凝器和熱交換(huan)器。

一(yi)、化學成分

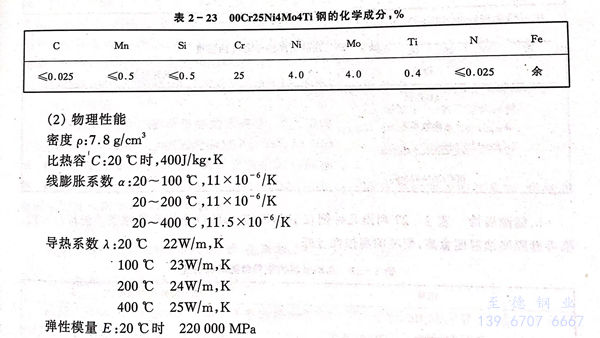

（00Cr25Ni4Mo4Ti）S44635 不銹鋼的化學成分見表2-23。

三、力學性能

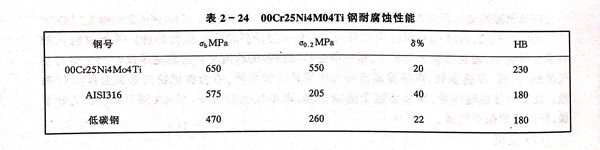

（00Cr25Ni4Mo4Ti）S44635 不銹鋼(gang)室(shi)溫力學性能見表 2-24。

四(si)、耐蝕(shi)性

a．耐(nai)孔蝕(shi)性

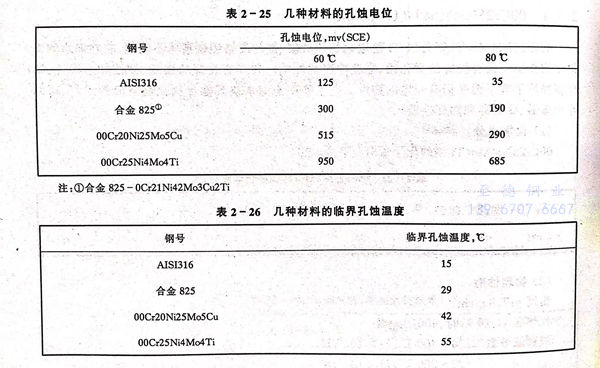

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙腐(fu)蝕

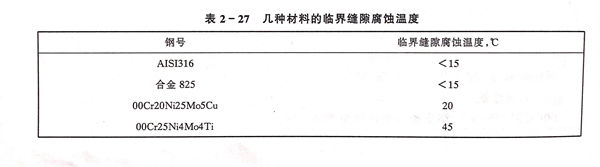

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應力(li)腐蝕(shi)破裂(lie)性(xing)

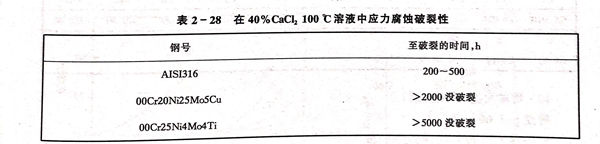

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均勻腐蝕

 圖2-31示出（00Cr25Ni4Mo4Ti）S44635 不銹鋼在硫酸溶(rong)液(ye)，磷(lin)酸溶(rong)液(ye)中的等腐蝕曲線。

e. 晶間腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶(jing)間(jian)腐蝕傾向。

五、冷熱(re)加工(gong)性和熱(re)處理

 （00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱(re)處(chu)理，00Cr25Ni4Mo4Ti加熱(re)至1000℃，水(shui)冷。

六、焊接性(xing)

 （00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七、典型用(yong)途

 海水及各種含氯化物溶液的容器(qi)，洗滌器(qi)，冷凝器(qi)和熱(re)交換器(qi)。
