在线亚洲日产一区二区

0Cr13Al 、0Cr13Al、405

0Cr13Al 、0Cr13Al、405 不銹鋼是低鉻鐵素體不(bu)銹鋼(gang)中的一種，它有著與馬氏體鋼一樣的Cr含量，約11％～14％。但由于0Cr13Al 、0Cr13Al、 405不銹鋼低碳且加鋁，從而抑制了高溫時α≈γ的轉變，所以此鋼為鐵素體鋼 。0Cr13Al 、0Cr13Al、405 不銹鋼具有相當于低鉻鋼的不銹性和抗氧化性。耐銹性優于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 馬氏體不銹鋼。抗氧化使用溫度，斷續加熱為≤760℃，連續加熱≤677℃。0Cr13Al 、0Cr13Al、405不銹鋼具有良好的塑性、韌性和冷成型性，優于鉻含量更高的其他鐵素體不銹鋼。0Cr13Al 、0Cr13Al、405 不銹鋼主要用于石油精煉塔槽襯里和各種部件，蒸汽透平葉片等。

一、化(hua)學成分

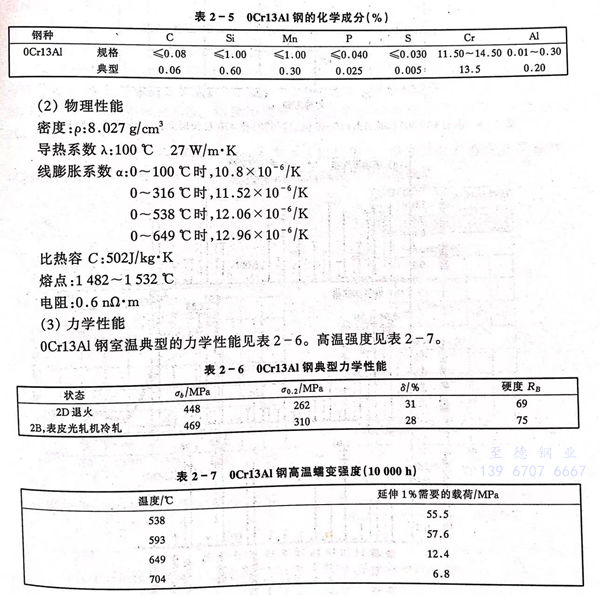

0Cr13Al 、0Cr13Al、405 不銹鋼的化學(xue)成分見表2-5。

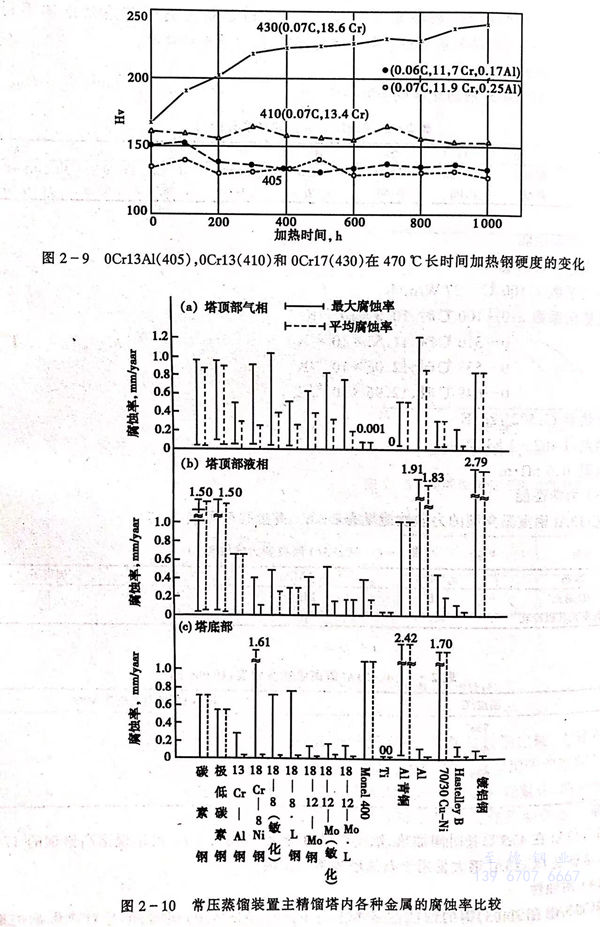

0Cr13Al 、0Cr13Al、405 不銹鋼在475℃長時間加熱，鋼硬度沒有變化（見圖2-9），沒呈現出高鉻鋼的475℃脆(cui)性(xing)，這就是(0Cr13Al) 405 不銹鋼大量用于石油塔槽類的原因。

四、耐蝕性

 0Cr13Al 、0Cr13Al、405 不(bu)銹(xiu)鋼(gang)(gang)的耐蝕性基本(ben)上與（0Cr13）410 不(bu)銹(xiu)鋼(gang)(gang)相同(tong)，但(dan)是(shi)對熱影響的敏感性，由(you)于組織(zhi)變化(hua)少(shao)，比0Cr13鋼(gang)(gang)小，0Cr13Al 、0Cr13Al、405不(bu)銹(xiu)鋼(gang)(gang)在石油蒸(zheng)餾裝置中耐蝕性表現出與18％Cr和304不(bu)銹(xiu)鋼(gang)(gang)同(tong)樣的水(shui)平（見(jian)圖2-10）。304不(bu)銹(xiu)鋼(gang)(gang)引起(qi)應力腐蝕破(po)裂(lie)的環境，0Cr13Al 、0Cr13Al、405不(bu)銹(xiu)鋼(gang)(gang)卻不(bu)產生應力腐蝕破(po)裂(lie)。

五、抗氧化性

 高(gao)(gao)溫(wen)抗氧化性(xing)隨著實際(ji)出現(xian)氣氛(fen)和(he)包括化學原料而變(bian)化。0Cr13Al 、0Cr13Al、 405不銹鋼(gang)高(gao)(gao)溫(wen)斷續(xu)的(de)使用溫(wen)度≤760℃，連(lian)續(xu)使用溫(wen)度≤677℃。

六、冷熱加工性，熱處(chu)理

 a．熱加工

 0Cr13Al 、0Cr13Al、405 不銹鋼開始鍛壓(ya)溫度為1038～1149℃，終加工(gong)溫度≥760℃，應當控制比較細(xi)晶(jing)粒組織，以便隨后處理(li)獲得希(xi)望的(de)塑性(xing)(xing)和韌(ren)性(xing)(xing)。

 b．成形

0Cr13Al 、0Cr13Al、405 不銹鋼(gang)有良好塑性(xing)并適合于拉(la)伸，軋制(zhi)成形和沖(chong)壓制(zhi)造（類似中(zhong)碳(tan)鋼(gang)，高強度低合金鋼(gang)）。

 c．熱處(chu)理(li)

   退火溫度780～830℃空冷(leng)或緩冷(leng)。

七、焊接性

  0Cr13Al 、0Cr13Al、405不(bu)銹鋼可用一(yi)般不(bu)銹鋼采用方法進行(xing)熔焊，包括TiG焊和電阻點焊，焊接(jie)輸(shu)入熱量應(ying)該盡量小，避免晶粒過(guo)分長(chang)大，以免過(guo)分降低焊縫金(jin)屬(shu)和熱影響區(qu)塑性，如果要求充填金(jin)屬(shu)可用0Cr13Nb或0Cr13絲。如果不(bu)要求充填金(jin)屬(shu)的匹配成分，可使用0Cr23Ni13、2Cr25Ni20焊絲。

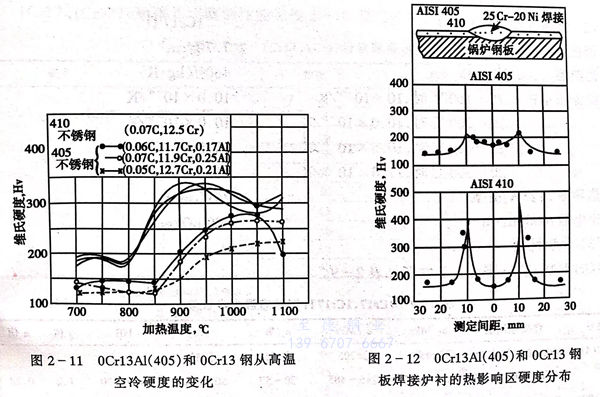

 0Cr13Al 、0Cr13Al、405不銹鋼從(cong)高溫空冷，自硬(ying)性小(xiao)（見圖(tu)2-11），因此，焊接(jie)部分具有(you)優異的韌性。0Cr13Al 、0Cr13Al、405 不銹鋼襯在鍋爐鋼板表(biao)面（見圖(tu)2-12）作為復合板使用于煉油裝(zhuang)置(zhi)。

八、應(ying)用

  主要用于石油(you)精制裝置(zhi)，壓(ya)力容器襯(chen)里，復(fu)合鋼板(ban)，蒸汽透平葉片(pian)等(deng)。
