在线亚洲日产一区二区

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高純Cr18Mo2Ti 在線亞洲日產一區二區:不銹鋼是極低碳、氮的純在線亞洲日產一區二區:鐵素體不銹鋼，此鋼有(you)較好的耐在線亞洲日產一區二區:應力腐蝕破裂性能，還有著類似于（0Cr18Ni12Mo2）在線亞洲日產一區二區:316不銹鋼的(de)耐蝕性，有著較高(gao)的(de)屈服強度(du)、良好焊接(jie)性能(neng)和良好的(de)成(cheng)形(xing)性能(neng)。

一(yi)、化學成分

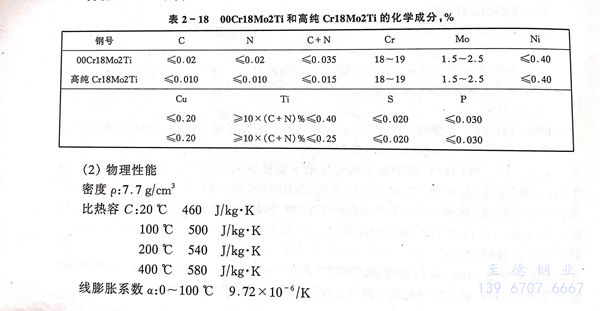

00Cr18Mo2Ti和(he)高純Cr18Mo2Ti 不銹鋼的化學成分見表2-18。

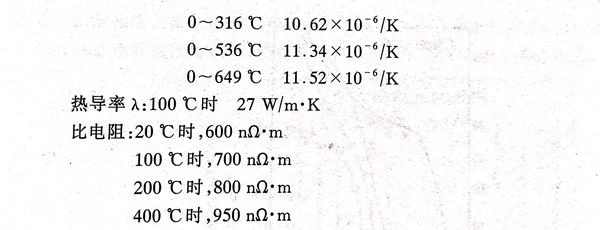

三、力學(xue)性能

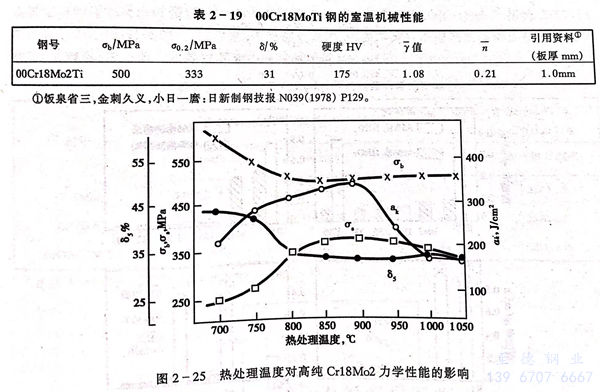

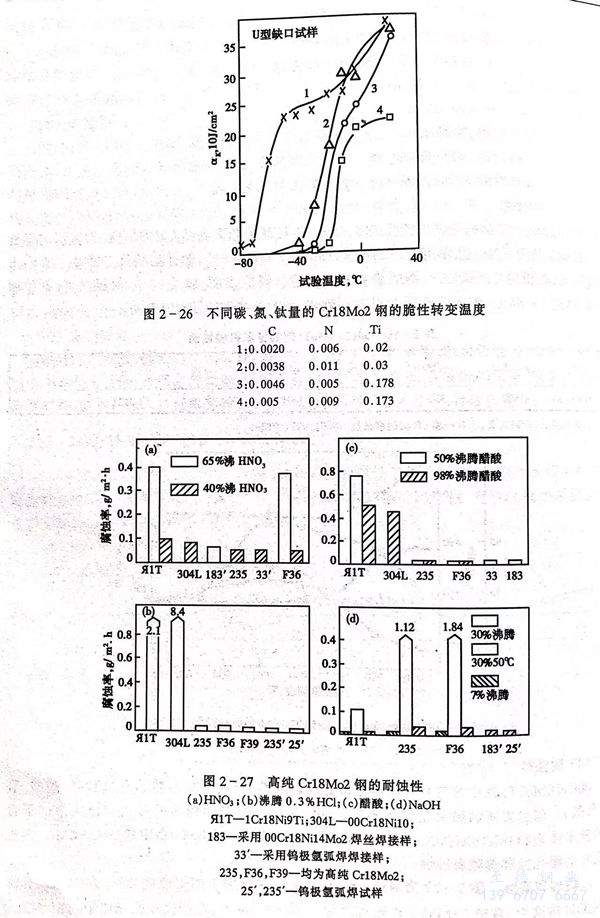

 00Cr18Mo2Ti不(bu)銹(xiu)鋼的(de)(de)(de)力(li)學性(xing)(xing)能見(jian)表2-19。熱處理工藝對高(gao)純(chun)Cr18Mo2Ti不(bu)銹(xiu)鋼室溫力(li)學性(xing)(xing)能的(de)(de)(de)影響見(jian)圖(tu)2-25。從圖(tu)可看出高(gao)純(chun)Cr18Mo2Ti不(bu)銹(xiu)鋼的(de)(de)(de)塑性(xing)(xing)、韌性(xing)(xing)均較好。圖(tu)2-26示出不(bu)同碳氮、鈦量(liang)的(de)(de)(de)Cr18Mo2Ti不(bu)銹(xiu)鋼的(de)(de)(de)脆(cui)變轉變溫度(du)。研究表明，就≤4mm薄板而言，若控(kong)制適當(dang)，高(gao)純(chun)Cr18Mo2不(bu)銹(xiu)鋼的(de)(de)(de)脆(cui)性(xing)(xing)轉變溫度(du)一(yi)般在-20～-60℃范圍內(nei)波動。

四、耐蝕性(xing)

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹(xiu)鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐均(jun)勻腐蝕(shi)

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔蝕

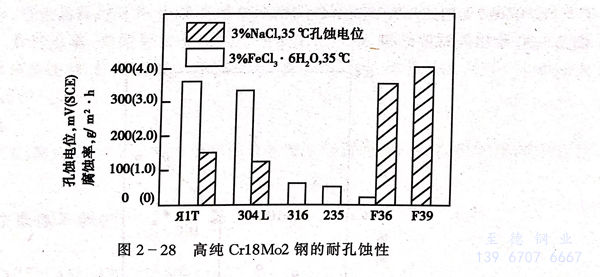

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不(bu)銹鋼、321不銹鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐(fu)蝕破裂(lie)性(xing)

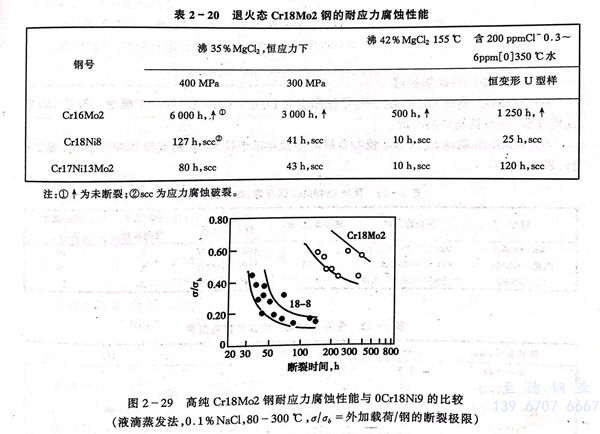

  00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼(gang)，Ni＋Cu≤0.5時(shi)，一般不產生氯(lv)化物的(de)應(ying)力腐蝕(shi)破裂（表2-20和圖(tu)2-29）。但需要(yao)指(zhi)出(chu)，00Cr18Mo2，高(gao)純Cr18Mo2中過高(gao)的(de)Ni，Cu，過高(gao)的(de)C，N含量(liang)，遭受敏化處理（例如焊(han)接），不適當的(de)冷加工以及過高(gao)的(de)載荷（或殘余）應(ying)力等均可導(dao)致其應(ying)力腐蝕(shi)的(de)出(chu)現。

d. 耐(nai)晶間腐蝕

  鐵素體(ti)不(bu)銹鋼的(de)晶間腐(fu)蝕(shi)敏感性較高。因此，當(dang)00Cr18Mo2、高純 Cr18Mo2 鋼中C＋N≥100ppm時，為了防止晶間腐(fu)蝕(shi)也必須(xu)加(jia)入穩定的(de)元素Ti和(he)（或）Nb。

  C＋N＜0.017％時(shi)，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

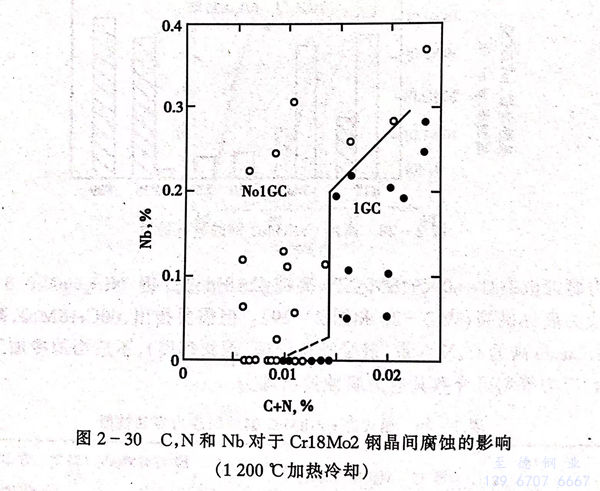

圖2-30示出(chu)此試驗結果。

五、冷熱(re)加工性和(he)熱(re)處理(li)

  00Cr18Mo2、高純Cr18Mo2 不銹鋼開始鍛壓溫(wen)(wen)度為1038～1204℃；終加(jia)工溫(wen)(wen)度一般(ban)是760℃或稍高些，應(ying)該控制細(xi)晶粒度。

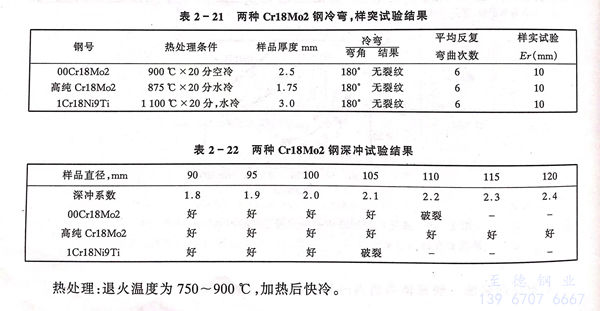

  00Cr18Mo2，高純Cr18Mo2鋼有良(liang)好的塑性(xing)并適于(yu)拉伸(shen)、軋制成形和(he)沖壓(ya)制造(zao)（表(biao)2-21，表(biao)2-22）。

  熱(re)處理：退火(huo)溫度為(wei)750~900℃，加熱(re)后快冷。

六、焊接性能

  00Cr18Mo2，高(gao)純Cr18Mo2可用(yong)普(pu)通不銹(xiu)鋼采用(yong)的(de)各種方法進行焊(han)(han)接(jie)(jie)(jie)。焊(han)(han)接(jie)(jie)(jie)時(shi)輸入的(de)熱量應(ying)盡量小，避(bi)免晶粒過分(fen)長大(da)，影(ying)響(xiang)(xiang)焊(han)(han)縫(feng)(feng)和熱影(ying)響(xiang)(xiang)區(qu)的(de)強(qiang)度。為(wei)避(bi)免焊(han)(han)接(jie)(jie)(jie)時(shi)熱金屬(shu)與空(kong)氣接(jie)(jie)(jie)觸，電(dian)弧、焊(han)(han)縫(feng)(feng)金屬(shu)、焊(han)(han)縫(feng)(feng)背面惰性氣體(ti)(ti)保護非(fei)常重要(yao)，因為(wei)氮化鉻的(de)形成(cheng)會降低耐蝕性。此鋼焊(han)(han)接(jie)(jie)(jie)還應(ying)注意，焊(han)(han)接(jie)(jie)(jie)前整(zheng)個清潔焊(han)(han)縫(feng)(feng)，減小氣孔的(de)出(chu)現，MMA焊(han)(han)時(shi)，焊(han)(han)條充(chong)分(fen)干燥，使用(yong)適宜保護氣體(ti)(ti)。

七、應(ying)用

  00Cr18Mo2，高純(chun)Cr18Mo2不銹鋼(gang)主要用作(zuo)食(shi)品加(jia)工(gong)設(she)備，熱交換器(qi)，熱水罐(guan)和太陽能收集(ji)面板(ban)等(deng)。
