在线亚洲日产一区二区

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 在線亞洲日產一區二區:不銹鋼是一種低碳、氮含量(liang)又(you)加入Ti等(deng)穩(wen)定化元素的在線亞洲日產一區二區:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化學成分

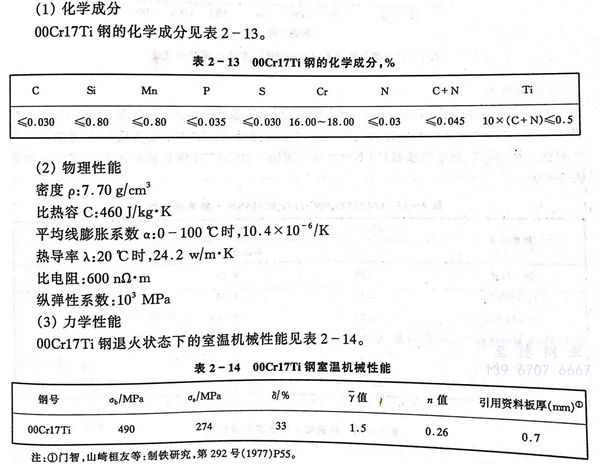

(00Cr17Ti) 436LX 不(bu)銹鋼的化學成分(fen)見表2-13。

三、力學(xue)性能

(00Cr17Ti) 436LX不銹鋼退火(huo)狀態下(xia)的(de)室溫(wen)機械性能見(jian)表2-14。

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼板高(gao)溫瞬時(shi)抗張(zhang)性(xing)能見圖(tu)2-26。00Cr17Ti鋼在(zai)400～500℃時(shi)的強度比(bi)430不(bu)銹(xiu)鋼低，而500～600℃時(shi)比(bi)430不(bu)銹(xiu)鋼高(gao)。

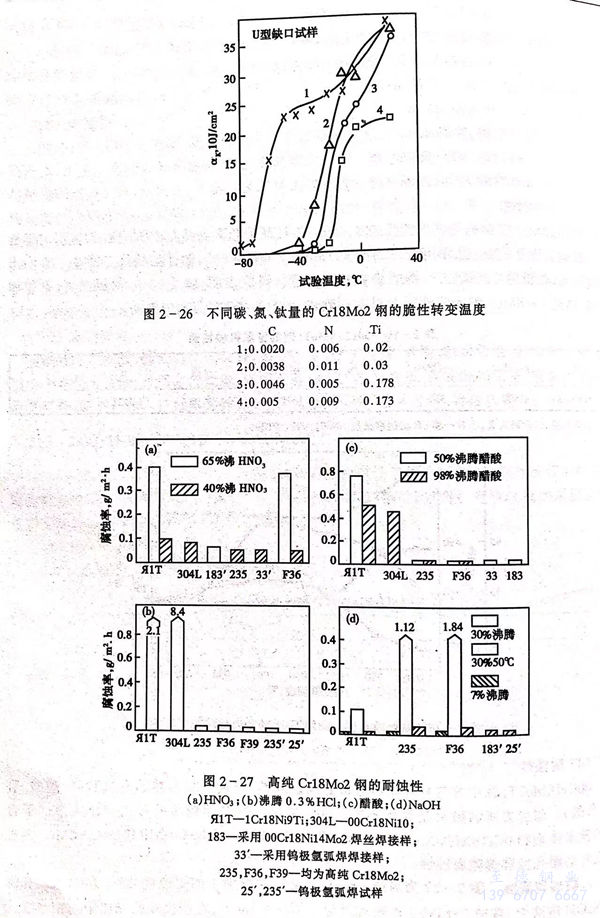

(00Cr17Ti) 436LX不銹鋼蠕(ru)變破斷強(qiang)度(du)見圖(tu)2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性(xing)問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性

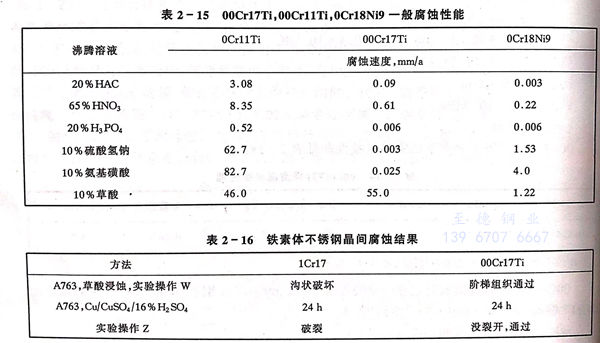

(00Cr17Ti) 436LX不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在飲用水和中(zhong)等氧(yang)化性腐(fu)蝕介質中(zhong)有(you)極好的耐蝕性（見表(biao)2-15）。在各(ge)種氯化物溶液中(zhong)(00Cr17Ti) 436LX不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)耐孔蝕性優于304不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)。此(ci)外，00Cr17Ti在奧(ao)氏體不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)產生應(ying)力(li)腐(fu)蝕介質（例如(ru)，熱水交(jiao)換器）中(zhong)不(bu)(bu)(bu)產生應(ying)力(li)腐(fu)蝕。(00Cr17Ti) 436LX不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)有(you)較好耐晶間腐(fu)蝕性能見表(biao)2-16。

五、抗(kang)氧化性

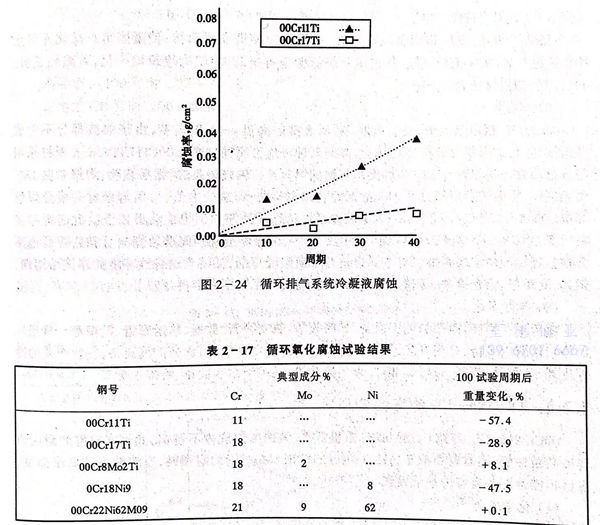

 (00Cr17Ti) 436LX 不銹鋼在很多(duo)汽車排氣系(xi)統部分提供非常好的(de)(de)抗氧化性。因為氧化速度受使用條件（例如(ru)氣氛，熱(re)循環和結構設計）極大(da)的(de)(de)影響，實驗室試驗結果(guo)僅能用作(zuo)為使用溫(wen)度的(de)(de)指南（見(jian)圖2-24，表(biao)2-17）。

六(liu)、冷熱(re)加(jia)工性(xing)，熱(re)處理

 (00Cr17Ti) 436LX不(bu)銹鋼開始熱加工(gong)溫(wen)(wen)度(du)與1050～1150℃，終加工(gong)溫(wen)(wen)度(du)應≤850℃并保證有足(zu)夠的變形量。

  退(tui)火溫度(du)，熱軋帶在(zai)罩式(shi)爐內進行(xing)退(tui)火，處理溫度(du)為825～875℃，時間≥8小時。

  冷軋帶在連續退火酸洗爐中進行(xing)，處(chu)理(li)溫度(du)控制在850～860℃。

七(qi)、成型性

  (00Cr17Ti) 436LX 不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)冷(leng)成(cheng)型性略優于( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，它(ta)的屈服強度(du)，抗張強度(du)較(jiao)( 1Cr17)430不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)、(1Cr17Ti)437不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)稍低些(xie)，延伸(shen)率(lv)稍高些(xie)，塑性稍優于1Cr17,1Cr17Ti。

 a. 脹形(xing)性

  (00Cr17Ti) 436LX不(bu)(bu)銹鋼(gang)(gang)(gang)的(de)(de)(de)加(jia)工硬化指數(shu)n值(zhi)較( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)(gang)高（見表(biao)(biao)2-11，表(biao)(biao)2-14）。00Cr17Ti的(de)(de)(de)n值(zhi)～0.26,1Cr17為0.22,1Cr17Ti為0.23。從圖2-19n值(zhi)與Er值(zhi)的(de)(de)(de)關系可以看出，板(ban)厚0.6～1.0mm00Cr17Ti鋼(gang)(gang)(gang)，標誌脹形性的(de)(de)(de)Er值(zhi)較1Cr17鋼(gang)(gang)(gang)高出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)(de)(de)Er值(zhi)示于(yu)表(biao)(biao)2-12。顯然，(00Cr17Ti) 436LX不(bu)(bu)銹鋼(gang)(gang)(gang)脹形性較( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)(gang)好。

 b．深拉伸性

  (00Cr17Ti) 436LX不銹(xiu)鋼選擇最(zui)適(shi)宜的Ti／（C＋N）比，連鑄采用(yong)電磁(ci)攪拌，最(zui)適(shi)宜熱軋溫度(du)，熱處理條件，最(zui)適(shi)宜冷軋壓下(xia)量等可獲得(de)最(zui)好的深拉伸性，板厚0.6～0.8mm，Y值可達(da)到(dao)1.5～1.7（見表2-14）。

c．皺折

  (00Cr17Ti) 436LX不銹鋼冶金生產工藝，采用低(di)溫鑄造(zao)電磁攪拌(ban)，使(shi)凝(ning)固組織(zhi)微化并阻止柱(zhu)狀晶的發展，采用低(di)溫熱軋，促(cu)進退(tui)火時的完全再結晶，使(shi)織(zhi)構組織(zhi)均一化，可減輕皺折。(00Cr17Ti) 436LX不銹鋼皺折傾向較430不銹鋼小。

八、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間(jian)腐(fu)蝕和應(ying)力(li)腐蝕(shi)破裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型用途

  用于(yu)生產(chan)硝(xiao)酸(suan)，硝(xiao)銨的化工(gong)設(she)(she)備(bei)，如吸收塔、熱(re)交(jiao)換器、酸(suan)槽、輸送管(guan)道(dao)、貯槽等(deng)。薄(bo)板(ban)廣泛用于(yu)建筑內裝(zhuang)修，日用辦公設(she)(she)備(bei)，廚房設(she)(she)備(bei)、器具(ju)，電氣制品(pin)，食品(pin)陳列裝(zhuang)備(bei)，餐(can)飲產(chan)業的冷凍冷藏(zang)車(che)，器具(ju)，汽(qi)車(che)、自行車(che)部件，煤氣器具(ju)等(deng)，還用于(yu)給水(shui)設(she)(she)備(bei)、給排水(shui)管(guan)等(deng)。
